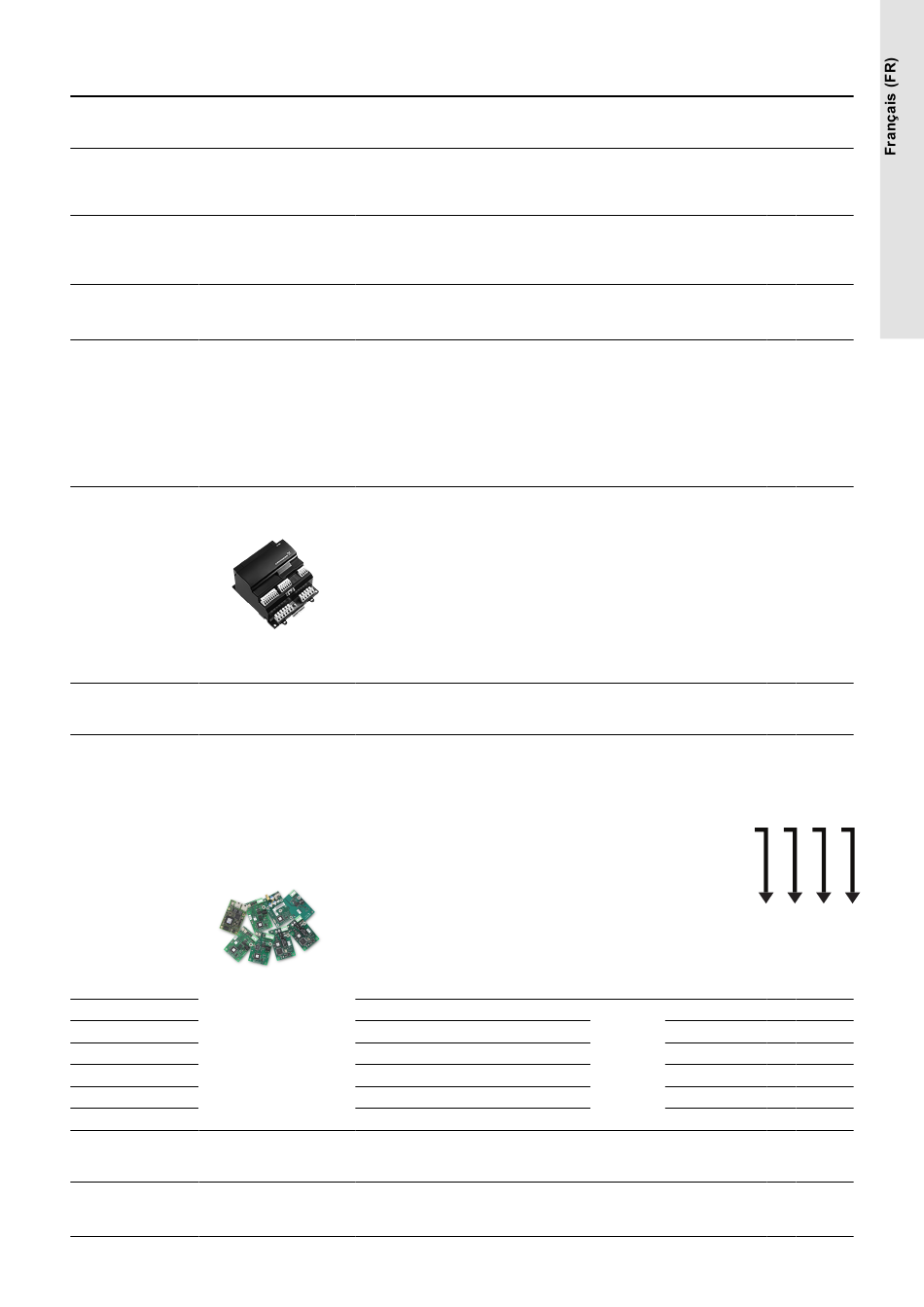

2.4 Équipement en optionControl MPC
Option
Capteur primaire re-
dondant
Le schéma de câblage
montre les isolateurs
Interrupteur d'urgence
Interface IO 351B
Contacts libres de po-
tentiel
CIM - Modules d'inter-
face de communica-
tion
CIM 050
CIM 110
CIM 150
CIM 200
CIM 300
CIM 500
Protection contre la
marche à sec - relais
électrode
Protection contre la
marche à sec - détec-
teur à lames vibrantes
Options du panneau de commande
Description
Le capteur primaire redondant est visible
sur le schéma de câblage.
-
Le capteur primaire redondant n'est pas
inclus.
Les isolateurs sont visibles dans le sché-
ma de câblage.
-
Les isolateurs ne sont pas inclus.
L'interrupteur d'urgence active le fonction-
nement de secours en cas de défaillance
du CU 352.
La protection moteur et la protection
- contre la marche à sec ne sont pas acti-
vées pendant un fonctionnement de se-
cours.
Commander un commutateur pour cha-
que pompe.
Cette option comprend une interface IO
351B montée en usine et non program-
mée, permettant l'échange de :
• 9 entrées numériques supplémentai-
res
• 7 sorties numériques supplémentaires
• 2 entrées analogiques supplémentai-
res
• 3 Analog outputs
Le CU 352 prend en charge jusqu'à deux
interfaces IO 351B.
Les contacts libres permettent d'indiquer
- que les pompes sont en service ou
qu'une alarme s'est déclenchée.
Les modules CIM permettent le transfert
des données de fonctionnement, telles
que les valeurs mesurées et les points de
consigne, entre l'Hydro MPC et un systè-
me GTB.
Les CIM doivent être montés par du per-
sonnel autorisé. Le CIM permet le trans-
fert de données telles que :
• le mode de fonctionnement
• le point de consigne
• le mode de régulation
• les alarmes et avertissements
• la consommation électrique/énergéti-
que.
Nous proposons les CIM suivants :
Module GENIbus
Module LonWorks
Module PROFIBUS DP
Module Modbus RTU
Module BACnet MS/TP
Module Ethernet
Relais électrode monté dans le panneau.
-
Commander les électrodes séparément.
Le détecteur à lames vibrantes est visible
sur le schéma de câblage.
-
Le limiteur de vibration n'est pas inclus.
Inclus dans la ver-
sion standard Con-
trol MPC prédéfinie
Options
Emplace- (désigna-
A
ment tion Control
MPC)
Dans le cof-
fret de com- O1 ●
mande
Dans le cof-
fret de com- O2 ●
mande
Dans le cof-
fret de com- O3 -
mande
Dans le cof-
fret de com- O4 -
mande
Dans le cof-
fret de com- O5 -
mande
O6
O6a -
O6b -
Dans le cof-
O6c -
fret de com-
O6d -
mande
O6g -
O6h -
Dans le cof-
fret de com- O7 -
mande
Dans le cof-
fret de com- O8 -
mande
B E F
● ● ●
● ● ●
● ● ●
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- ● -
- - ●
