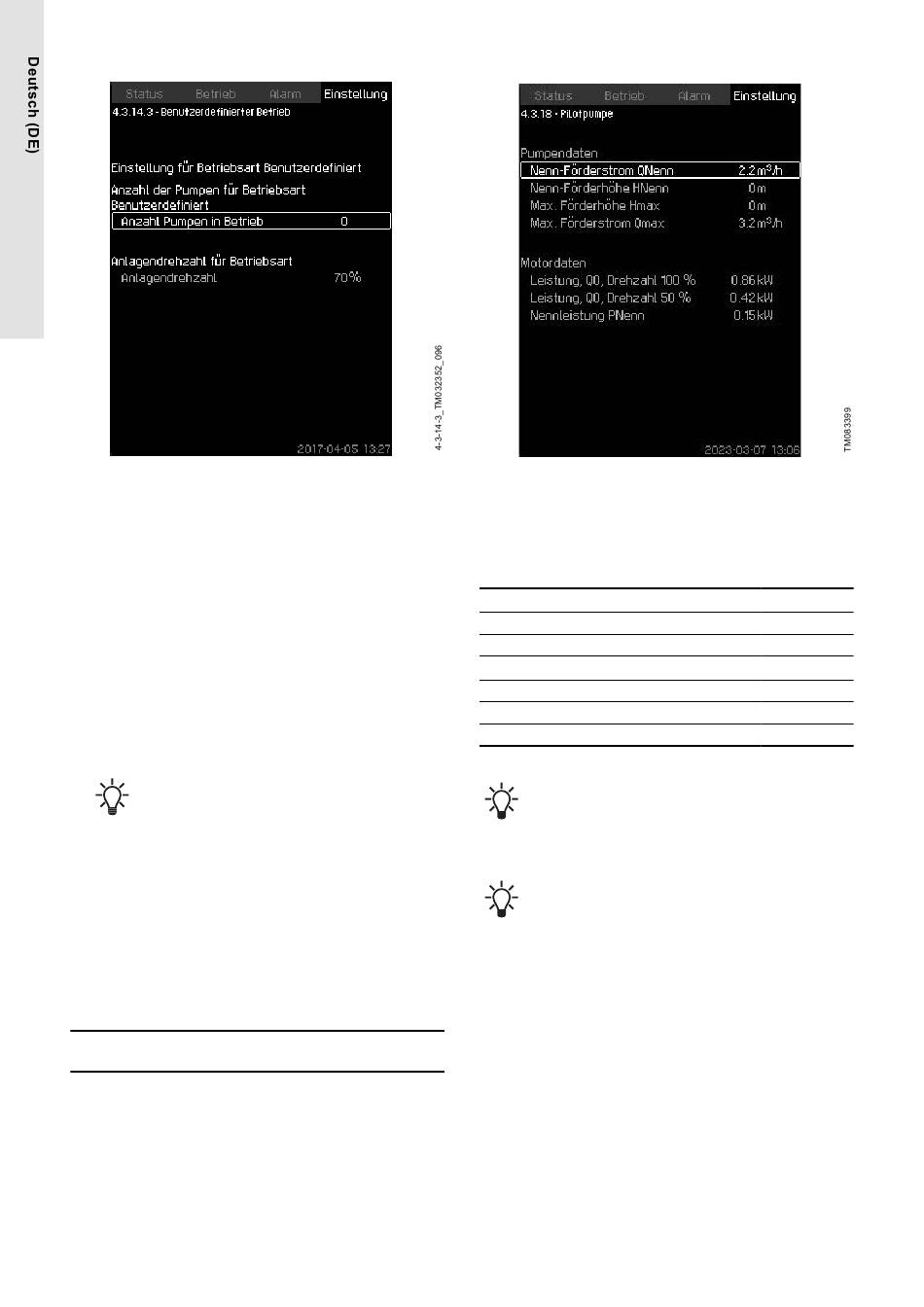

8.6.41 Benutzerdefinierter Betrieb (4.3.14.3)
Benutzerdefinierter Betrieb
Bedeutung
Auf dieser Bildschirmseite kann eine benutzerdefinierte Leistung
eingestellt werden (in der Regel zwischen dem Mindest- und
Maximalwert).
Mit dieser Funktion können Sie die Pumpenleistung einstellen,
indem Sie die Anzahl an Pumpen in Betrieb und die Drehzahl der
drehzahlgeregelten Pumpen festlegen.
Bei dieser Funktion werden zuerst die drehzahlgeregelten Pumpen
berücksichtigt. Übersteigt jedoch die Anzahl der ausgewählten
Pumpen die Anzahl der Pumpen mit Drehzahlregelung, werden
auch ungeregelte Pumpen eingeschaltet.
Einstellmöglichkeiten
Anzahl der Pumpen im Betrieb.
Drehzahl der drehzahlgeregelten Pumpen als Prozentwert.
Bei Anlagen, die ausschließlich mit
drehzahlgeregelten Pumpen ausgerüstet sind, kann
eine Drehzahl zwischen 25 und 100 % eingestellt
werden. Bei Anlagen, die mit drehzahlgeregelten und
ungeregelten Pumpen ausgerüstet sind, kann eine
Drehzahl zwischen 70 und 100 % eingestellt werden.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Min.-, Max.- und
benutzerdefinierter Betrieb > Benutzerdefinierter Betrieb.
Stellen Sie Folgendes ein:
Anzahl der Pumpen für Betriebsart Benutzerdefiniert.
Anlagendrehzahl.
Werkseinstellung
Die Funktion ist deaktiviert, da Folgendes eingestellt wurde:
Anzahl der betriebenen Pumpen im
benutzerdefinierten Betrieb:
138
8.6.42 Kennliniendaten Pilotpumpe (4.3.18)
Kennliniendaten Pilotpumpe
Bedeutung
Damit die Pilotpumpenfunktion ordnungsgemäß funktioniert,
werden Angaben zur Pilotpumpe benötigt. Die Funktion erfordert
die folgenden Daten:
Nenn-Förderstrom QNenn
Nenn-Förderhöhe HNenn
Max. Förderhöhe Hmax
Max. Förderstrom Qmax
Leistung, Q0, Drehzahl 100 %
Leistung, Q0, Drehzahl 50 %
Nennleistung PNenn
Grundfos kann Hydraulikdaten für CR-, CRI-, CRE- und
CRIE-Pumpen in Form einer GSC-Datei liefern, die direkt
auf die CU 352 heruntergeladen werden kann.
Bei allen anderen Pumpentypen müssen die
hydraulischen Daten manuell eingegeben werden.
Geben Sie die elektrischen Daten Leistung, Q0,
Drehzahl 100 % und Leistung, Q0, Drehzahl 50 % bei
allen Pumpentypen (CR, CRI, CRE und CRIE) manuell
ein.
Für die E-Pumpen von Grundfos muss auch die
Aufnahmeleistung (P1) eingegeben werden.
Die erforderlichen Daten können den Pumpenkennlinien
entnommen werden. Diese finden Sie im Grundfos Product Center
auf der Grundfos-Website www.grundfos.com.
Haben Sie keinen Internetzugang oder ist das Grundfos Product
Center nicht verfügbar, versuchen Sie, bei einer der Pumpen die
folgenden drei Betriebspunkte zu erreichen:
00
Leistung, Q0, Drehzahl 100 %
Leistung, Q0, Drehzahl 50 %
Nennleistung PNenn.
Siehe Abschnitt „Ablesen der Pumpenkennliniendaten" im Grundfos
Product Center.
3
[m
/h]
[m]
[m]
3
[m
/h]
[kW]
[kW]
[kW]
