1. Active la función.
2. Seleccione y active uno de los diez eventos.
3. Seleccione: Normal o Parada. Omita el paso 4 si selecciona
Parada.
4. Ajuste: Punto de ajuste, bucle cerrado.
5. Ajuste: Hora, Horas, Minutos.
6. Seleccione el día de la semana en el que deban activarse los
ajustes.
7. Seleccione: Activada.
8. Repita los pasos 2 a 7 si desea activar varios eventos. Nota:
Pueden configurarse hasta diez eventos.
9. Pulse .
10. Seleccione: Activada.
Ajustes de fábrica
La función está desactivada.

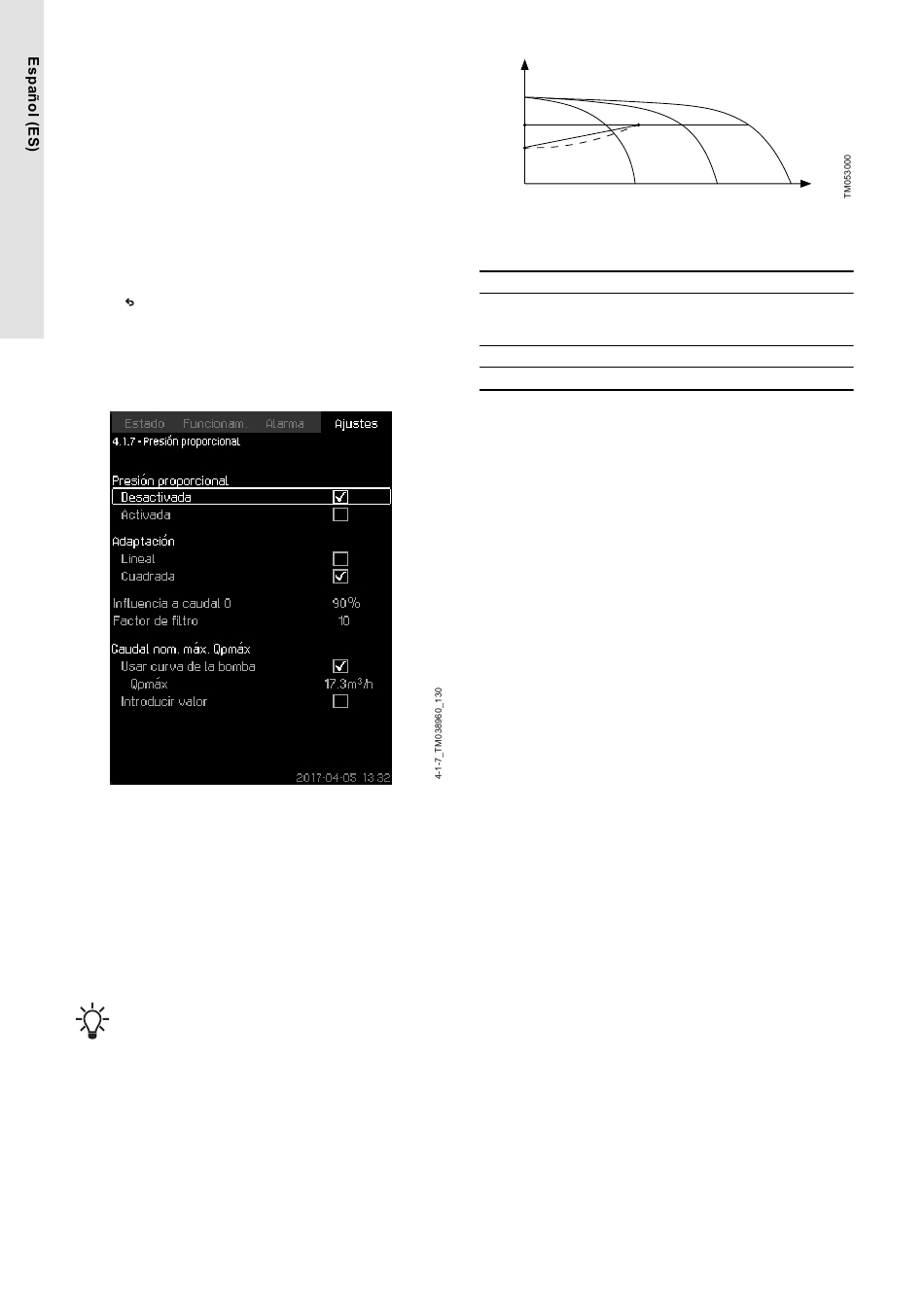

8.6.10 Presión proporcional (4.1.7)
Presión proporcional
Descripción
Esta función solo puede activarse en sistemas con control de
presión y adapta automáticamente el punto de ajuste al caudal
real para compensar las pérdidas dinámicas asociadas al caudal.
Puesto que muchos sistemas están diseñados con una capacidad
de caudal adicional, el caudal máximo estimado (Q
introducirse manualmente. En sistemas con bombas CR, las curvas
de la bomba se pueden usar para calcular el caudal máximo en
el punto de ajuste seleccionado. Configure un factor de filtro para
impedir las fluctuaciones.
Si se activa la función multisensor, tendrá prioridad sobre
la función de presión proporcional y esta no se aplicará.
La adaptación puede ser lineal o cuadrática.
202
H
Presión proporcional
Pos.
A
B
C
Esta función tiene tres propósitos:
• compensar las pérdidas de presión;
• reducir el consumo de energía;
• aumentar la comodidad para el usuario.
Rango de ajustes
• Selección del modo de control.
• Influencia a caudal 0
• Caudal estimado
• Factor de filtro.
Configuración a través del panel de control
• Ajustes > Controlador principal > Presión proporcional.
1. Seleccione: Activada.
2. Seleccione:
• Adaptación
• Lineal o Cuadrada.
3. Ajuste: Influencia a caudal 0.
4. Ajuste: Factor de filtro.
5. Seleccione: Usar curva de la bomba o Introducir valor.
6. Ajuste Qpmáx si selecciona Introducir valor.
Ajustes de fábrica
La función está desactivada.
) puede
pmáx
C B
A
Descripción
Presión con caudal nulo. Punto de arranque del control
de presión proporcional (influencia con caudal nulo =
x % del punto de ajuste)
Qpmáx
Valor ajuste
Q
