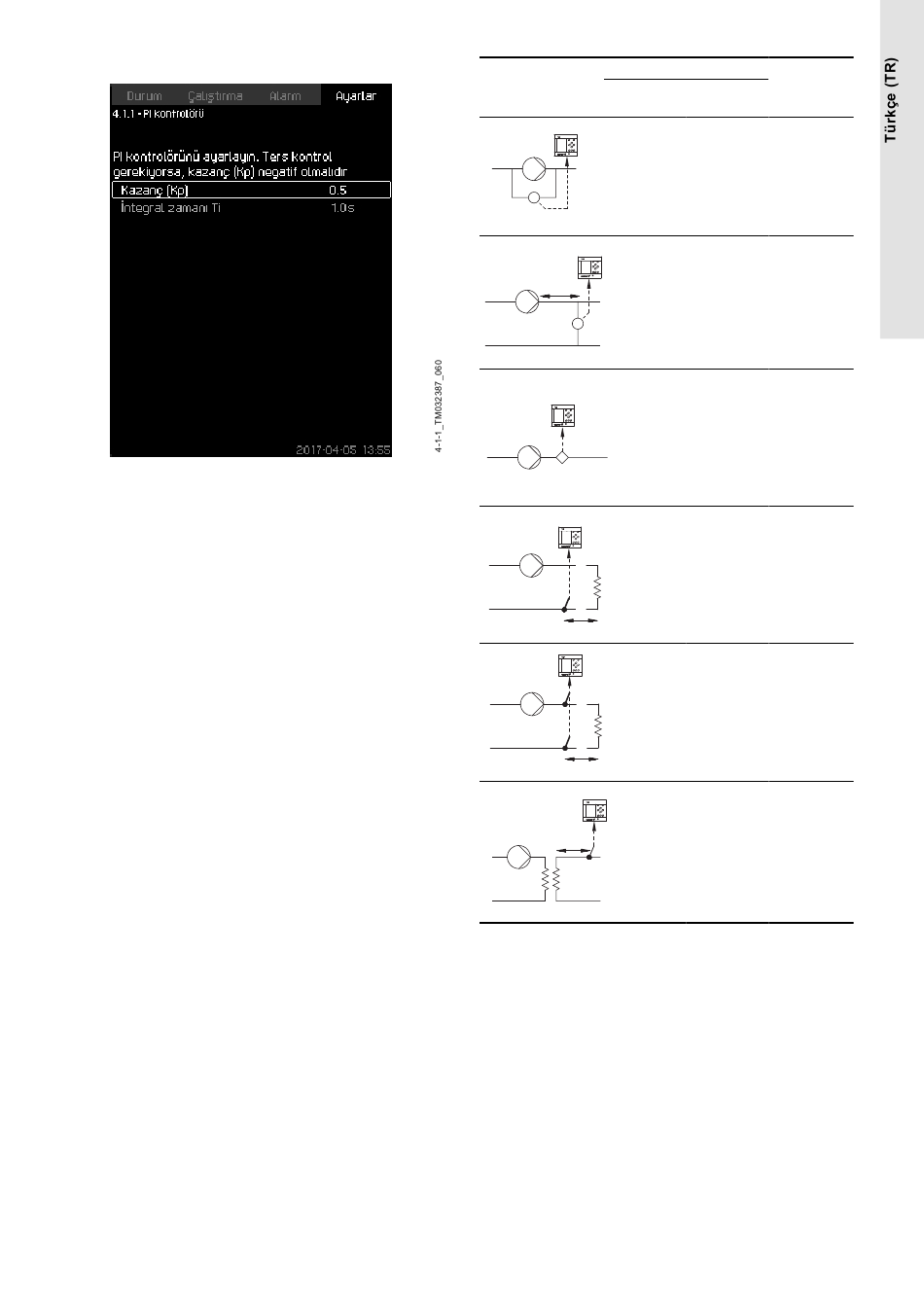

8.6.2 PI kontrolörü (4.1.1)
PI kontrolörü
Açıklama
Sistemde bulunan PI kontrolörü, basıncın sabit tutulmasını ve ayar
noktasıyla uyumlu olmasını sağlar.
Tüketim değişimlerine daha hızlı veya yavaş bir tepki verilmesi
gerekirse PI kontrolörünü buna göre ayarlayabilirsiniz.
Daha hızlı tepki verilmesi için Kp'yi artırın ve Ti'yi azaltın.
Daha yavaş tepki verilmesi için Kp'yi azaltın ve Ti'yi artırın.
Ayar aralığı
• Kazanç (Kp): -30 ile 30 arası. Not: Tersine kontrol için Kp'yi
negatif bir değere ayarlayın.
• İntegral zamanı Ti: 0,1 ila 3600 saniye.
Kontrol paneliyle ayar
• Ayarlar
• Ana kontrolör
• PI kontrolörü.
1. Kazanç (Kp) ve İntegral zamanı Ti değerlerini ayarlayın. Not:
Genellikle Kp'yi ayarlamak gerekmez.
Fabrika ayarları
Kp ve Ti ayarları, sisteme ve uygulamaya bağlıdır.
Basınçlandırma için PI kontrolör ayarları
Başlangıç sihirbazında uygulama basınçlandırma işlemine
ayarlandıysa Kp ve Ti için otomatik olarak aşağıdaki değerler
ayarlanır:
• Kp: 0,5
• Ti: 1 saniye.
Isıtma ve soğutma uygulamaları için PI kontrolör ayarları
Başlangıç sihirbazında basınçlandırmadan farklı bir uygulama
seçildiyse Kp ve Ti değerleri otomatik olarak aşağıdaki tabloya
göre belirlenir. Sistem tarafından boru uzunluğu bilinmediği için
varsayılan parametreler tabloya göre 5 metrelik bir boru uzunluğuna
(L1 veya L2) ayarlanır.
Sistem/uygulama
Isıtma
sistemi
Δp
L [m]
1
Δp
Q
0,5
t
L [m]
2
Δt
L [m]
2
L [m]
0,5
2
t
5) Isıtma sistemleri, pompa performansındaki artışın sensördeki sıcaklığın
yükselmesine sebep olduğu sistemlerdir.
6) Soğutma sistemleri, pompa performansındaki artışın sensördeki
sıcaklığın düşmesine sebep olduğu sistemlerdir.
L1: Pompa ile sensör arasındaki uzaklık [m].
L2: Isı eşanjörü ile sensör arasındaki uzaklık [m].
ΔP: Fark basınç ölçümü.
Q: Debi ölçümü.
t: Sıcaklık ölçümü.
Δt: Fark sıcaklığının ölçümü.
Kp
Ti
Soğutma
[saniye]
5) 6)
sistemi
0,5 1
L1 < 5 m: 1
0,5 L1 > 5 m: 3
L1 > 10 m: 5
0,5 1
-0,5 10 + 5L2
0,5 10 + 5L2
-0,5 30 + 5L2
