Grundfos Control MPC Montage- Und Betriebsanleitung Seite 427

Екран і номер екрана
Max. pressure (4.4.3)
External fault (4.4.4)
Limit 1 exceeded (4.4.5 - 4.4.6)
Pumps outside duty range (4.4.7)
Pressure relief (4.4.8)
Log values (4.4.9)
Fault, feedback sensor (4.4.10)
Non-return valve (4.4.11)
Контрольований вихід 1-2 (4.4.13 - 4.4.14)
Functions, CU 352 (4.5)
Display language (4.5.1)
Units (4.5.2)
Units (4.5.2)
Date and time (4.5.3)
Ethernet (4.5.5)
GENIbus number (4.5.6)
Software status (4.5.9)
Status display menu (4.6)
4) Пілотний насос активується за допомогою PC Tool.
8.2 Опис функцій
Опис функцій базується на чотирьох головних меню блоку
керування CU 352:
• Status
• Operation
• Alarm
• Settings.
Функції застосовуються до всіх варіантів керування, якщо не
вказано інше.

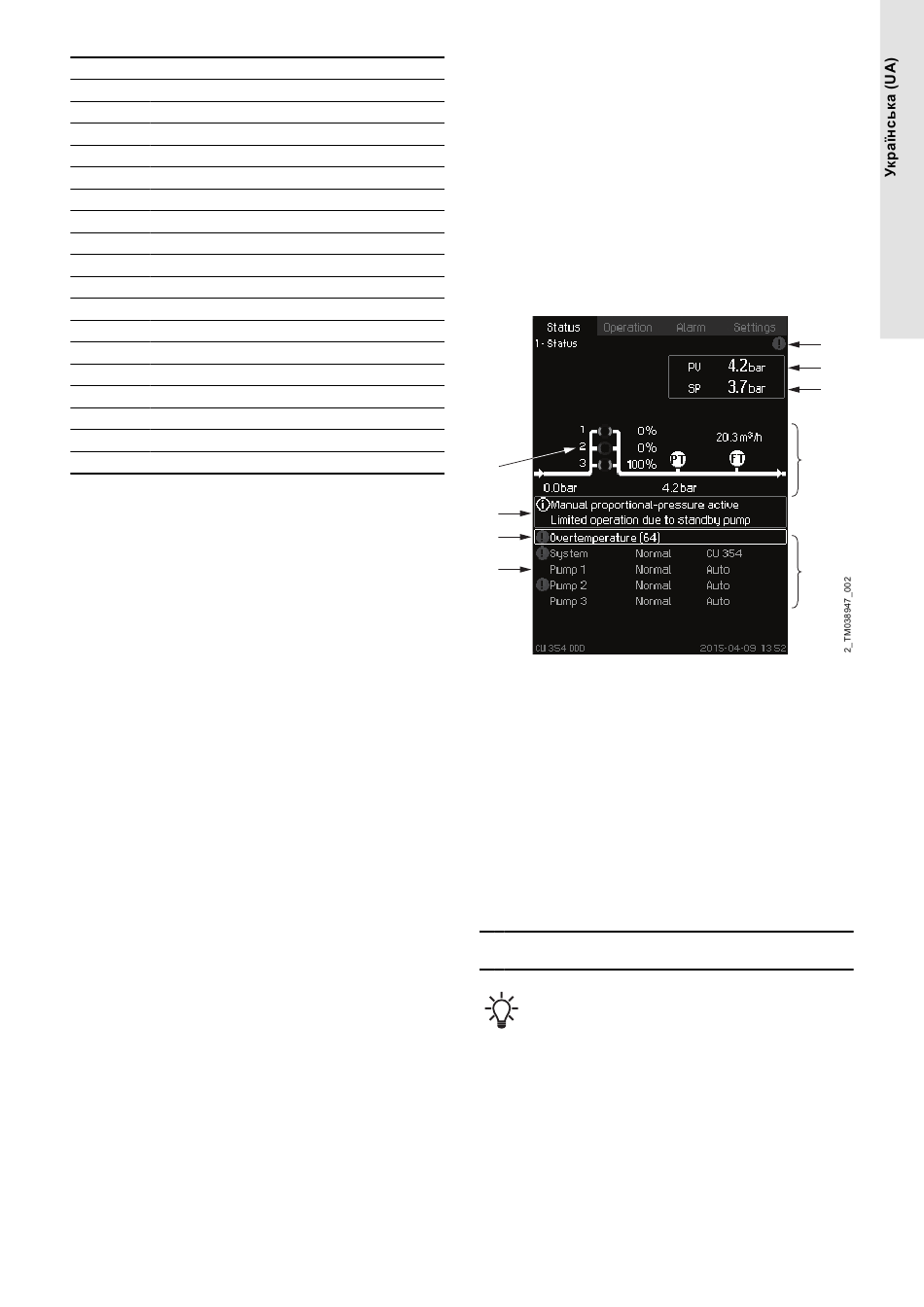

8.3 Status (1)
Цей екран відображається при вмиканні живлення та
з'являється, якщо кнопки панелі керування залишаються не
задіяними протягом 15 хвилин.
E
I
C
D
Status
Опис
У цьому меню не виконуються жодні налаштування.
У правому верхньому куті (G) відображається фактичне
значення (значення технологічного параметра, PV) регулюючого
параметра, як правило, тиск на виході, разом з обраним
заданим значенням (SP) (H).
У верхній половині екрана (A) відображається графічна
ілюстрація системи. Вибрані вимірювальні параметри
відображаються з символом датчика та фактичним значенням.
У системах MPC-E, де є відомими перепад тиску на насосах
і дані кривих насосів, на екрані відображається розрахункова
витрата, коли витрата та швидкість насосів знаходяться в
діапазоні, в якому можна розрахувати витрату.
Це свідчить про те, що витрата є розрахунковою
≈ :
величиною.
Розрахункова витрата може відрізнятися від
виміряного значення.
У центрі екрана відображається інформаційне поле (I), якщо
відбувається будь-яка з наступних подій:
• Limited operation due to standby pump
• Proportional-pressure influence active
• External setpoint influence active
• Alternative setpoint active
• Low flow boost active
• Pressure relief active
• Clock program active
• Remote-controlled via GENI (RS-485)
F
G
H
A
B
