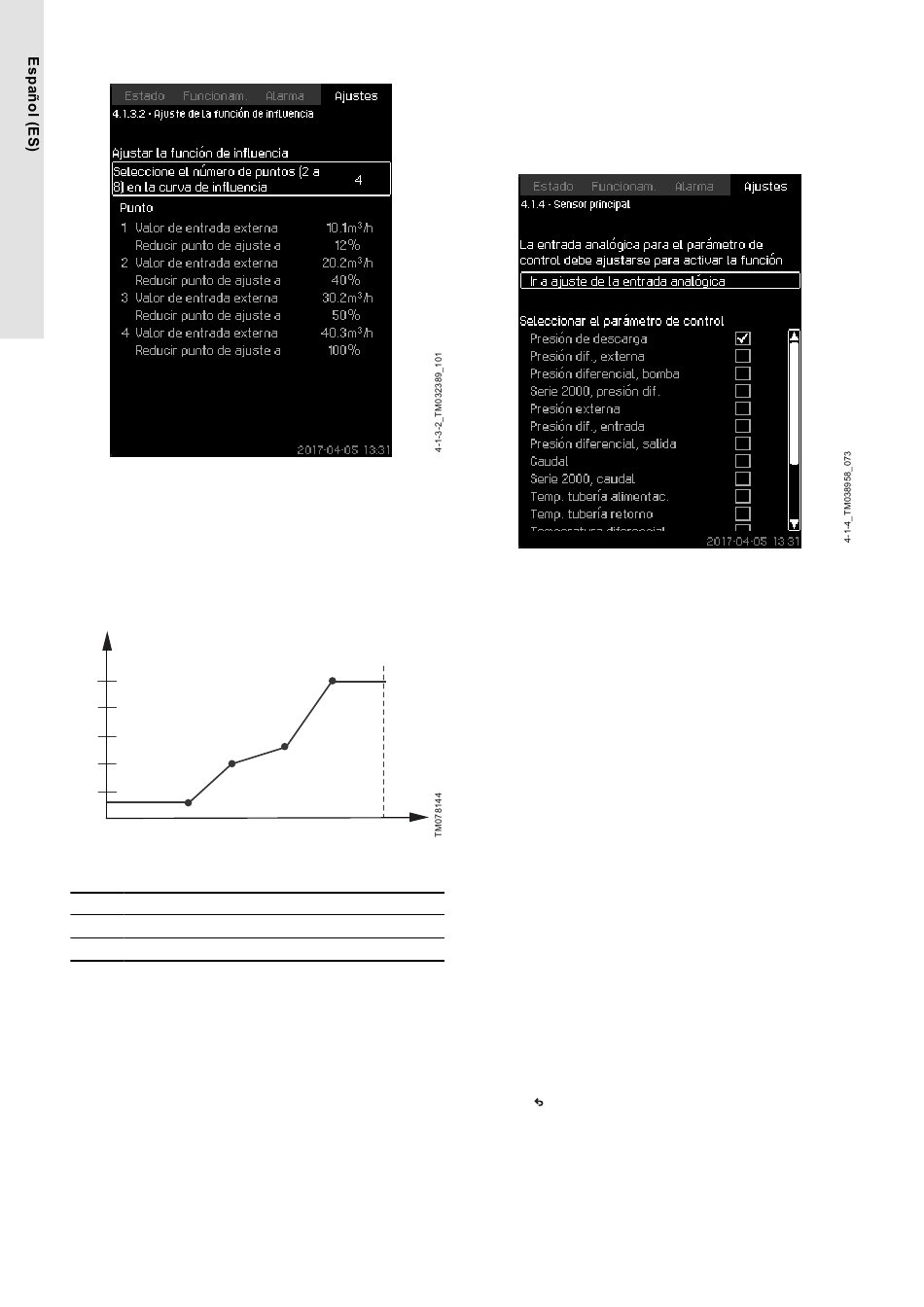

8.6.6 Ajuste de la función de influencia (4.1.3.2)
Ajuste de la función de influencia
Descripción
Puede seleccionar la relación entre el parámetro de medida
que debe influir en el punto de ajuste y la influencia deseada,
expresada como porcentaje.
La relación se ajusta introduciendo valores en una tabla con un
máximo de ocho puntos mediante el panel de control.
Ejemplo:
Y
100
80
60
2
40
1
20
Relación entre la influencia en el punto de ajuste y el caudal
Pos. Descripción
3
X
Caudal [m /h]
Y Influencia en el punto de ajuste [%]
La unidad de control dibuja líneas rectas entre los puntos. Se
traza una línea horizontal desde el valor mínimo del sensor
3
correspondiente (0 m /h en el ejemplo) hasta el primer punto. Este
también es el caso desde el último punto hasta el valor máximo del
3
sensor (por ejemplo, 50 m /h).
Rango de ajustes
Pueden seleccionarse de dos a ocho puntos. Cada punto contiene
la relación entre el valor del parámetro que debe influir en el punto
de ajuste y la influencia del valor.
Configuración a través del panel de control
• Ajustes > Controlador principal > Influencia punto ajus.
ext..
1. Ajuste la función de influencia.
2. Ajuste el número de puntos.
3. Ajuste: Valor de entrada externa (punto 1).
200
4
3
50 X
4. Ajuste como porcentaje: Reducir punto de ajuste a (punto 1).
5. Repita los pasos 2 a 4 para todos los parámetros deseados.
Ajustes de fábrica
La función está desactivada.
8.6.7 Sensor principal (4.1.4)
Sensor principal
Descripción
Puede seleccionar el parámetro de control del sistema y ajustar el
sensor para medir el valor.
Rango de ajustes
• Presión de descarga
• Presión dif., externa
• Presión diferencial, bomba
• Serie 2000, presión dif.
• Presión externa
• Presión dif., entrada
• Presión diferencial, salida
• Caudal
• Serie 2000, caudal
• Temp. tubería alimentac.
• Temp. tubería retorno
• Temperatura diferencial
• Temperatura ambiente
• Temp. tubería retorno, ext.
• Señal de 0-100%
• No se utiliza.
Configuración a través del panel de control
• Ajustes > Controlador principal > Sensor principal > Ir
a ajuste de la entrada analógica. Aparecerá la pantalla
Entradas analógicas (4.3.8).
1. Seleccione la entrada analógica (AI) para el sensor principal y
ajuste los parámetros.
2. Pulse .
3. Seleccione el parámetro de control para el sensor principal.
Ajustes de fábrica
El parámetro principal es la presión de descarga. El sensor está
conectado a la entrada AI1 (CU 352). Puede seleccionar otros
parámetros principales en el asistente de puesta en marcha.
