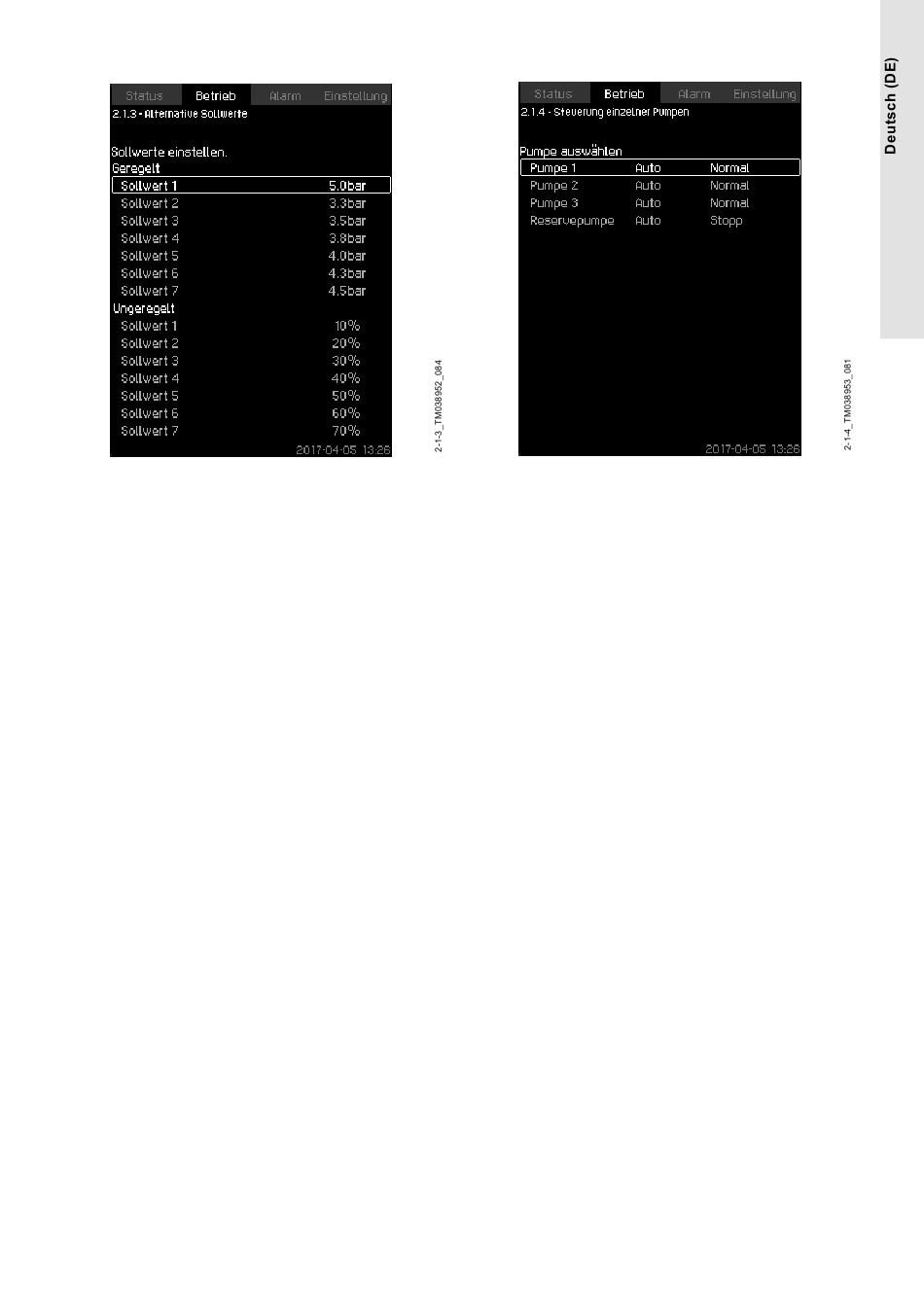

8.4.4 Alternative Sollwerte (2.1.3)
Alternative Sollwerte
Bedeutung
Neben dem Hauptsollwert 1 (im Menü Betrieb auf der
Bildschirmseite 2 angezeigt) können sechs alternative Sollwerte
für den geregelten Betrieb eingestellt werden. Darüber hinaus
können Sie sieben weitere Sollwerte für den ungeregelten Betrieb
einstellen.
Jeweils einer der alternativen Sollwerte kann über externe Kontakte
aktiviert werden. Siehe Abschnitt „Alternative Sollwerte" (4.1.2) und
„Alternative Sollwerte 2-7" (4.1.2.1-4.1.2.7).
Einstellmöglichkeiten
Der Einstellbereich für die Sollwerte für den geregelten Betrieb
ist vom Messbereich des druckseitigen Sensors abhängig. Siehe
Abschnitt „Drucksensor" (4.1.4).
Für den ungeregelten Betrieb beträgt der Einstellbereich 0-100 %.
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Alternative Sollwerte.
Den Sollwert einstellen.
Werkseinstellung
Der Sollwert 1 für den geregelten Betrieb ist auf einen für die
vorliegende Anlage typischen Wert eingestellt.
Die alternativen Sollwerte für den geregelten Betrieb sind auf 3 bar
eingestellt.
Alle Sollwerte für den ungeregelten Betrieb sind auf 70 %
eingestellt.
Weitere Informationen
8.6.3 Alternative Sollwerte (4.1.2)
8.6.4 Alternative Sollwerte 2-7 (4.1.2.1 - 4.1.2.7)
8.6.7 Sensor, druckseitig (4.1.4)
8.4.5 Steuerung einzelner Pumpen (2.1.4)
Steuerung einzelner Pumpen
Bedeutung
Die Betriebsart kann vom automatischen Betrieb auf eine der
manuellen Betriebsarten geändert werden.
Auto
Die Pumpen werden über den PI-Regler geregelt, der dafür sorgt,
dass die Anlage die erforderliche Leistung liefert.
Manuell
Die Pumpe wird nicht über den PI-Regler geregelt, sondern ist auf
eine der folgenden manuellen Betriebsarten eingestellt:
• Max.
- Die Pumpe läuft mit der voreingestellten maximalen
Drehzahl. Diese Betriebsart kann nur bei Pumpen mit
Drehzahlregelung ausgewählt werden.
• Normal
- Die Pumpe läuft mit der voreingestellten Drehzahl.
• Min.
- Die Pumpe läuft mit der voreingestellten minimalen Drehzahl.
Diese Betriebsart kann nur bei Pumpen mit Drehzahlregelung
ausgewählt werden.
• Stopp
- Die Pumpe wurde abgeschaltet.
Pumpen im Handbetrieb sind nicht in die normale
Pumpenkaskadensteuerung und Pumpendrehzahlregelung
eingebunden. Sie stellen vielmehr eine „Störung" im Normalbetrieb
der Anlage dar.
Laufen eine oder mehrere Pumpen im Handbetrieb, kann die
Anlage möglicherweise nicht die eingestellte Leistung liefern.
Für diese Funktion gibt es zwei Bildschirmseiten. Auf der ersten
Bildschirmseite wird die einzustellende Pumpe ausgewählt und auf
der zweiten Bildschirmseite die Betriebsart.
Einstellmöglichkeiten
Alle Pumpen können ausgewählt werden.
Einstellungen über das Bedienfeld
Betrieb > Weitere Einstellungen > Steuerung einzelner
Pumpen.
