• Varsa en son aktif olan alarm ve parantez içinde arıza kodu ile
birlikte arıza nedeni
• mevcut çalışma modu ve kontrol kaynağını içeren sistem
durumu
• mevcut çalışma moduyla birlikte pompanın durumu.
Bir arıza oluşursa nedeni ve arıza koduyla birlikte bir uyarı
sembolü veya alarm sembolü
örn. "Aşırı sıcaklık (64)".
Arıza pompalardan biriyle ilgiliyse söz konusu pompanın durum
satırının (D) başında veya sembollerinden biri de görülür. Aynı
zamanda, pompa durum göstergesinin (E) rengi aşağıdaki tabloda
açıklandığı gibi sarı veya kırmızı renge döner.
ekranın en üst satırının sağ tarafında (F) görülür. Arıza devam ettiği
sürece, bu sembol tüm ekranların en üst satırında görünür.
Bir menü satırını açmak için, [∨] veya [∧] düğmesini kullanarak
satırı seçin ve [OK] düğmesine basın.
Bu ekran, aşağıdakilerin yer aldığı durum ekranlarını açmanıza
olanak tanır:
• mevcut alarmlar
• sistem durumu
• her pompanın durumu.
Pompa durumu açıklamaları
Pompa durumu
Açıklama
göstergesi
Dönüyor, yeşil Pompa çalışıyor.
Sürekli yanan yeşil ışık Pompa hazır (çalışmıyor).
Dönüyor, sarı Uyarı. Pompa çalışıyor.
Sürekli yanan sarı ışık Uyarı. Pompa hazır (çalışmıyor).
Sürekli yanan kırmızı ışık Alarm. Pompa durdu.

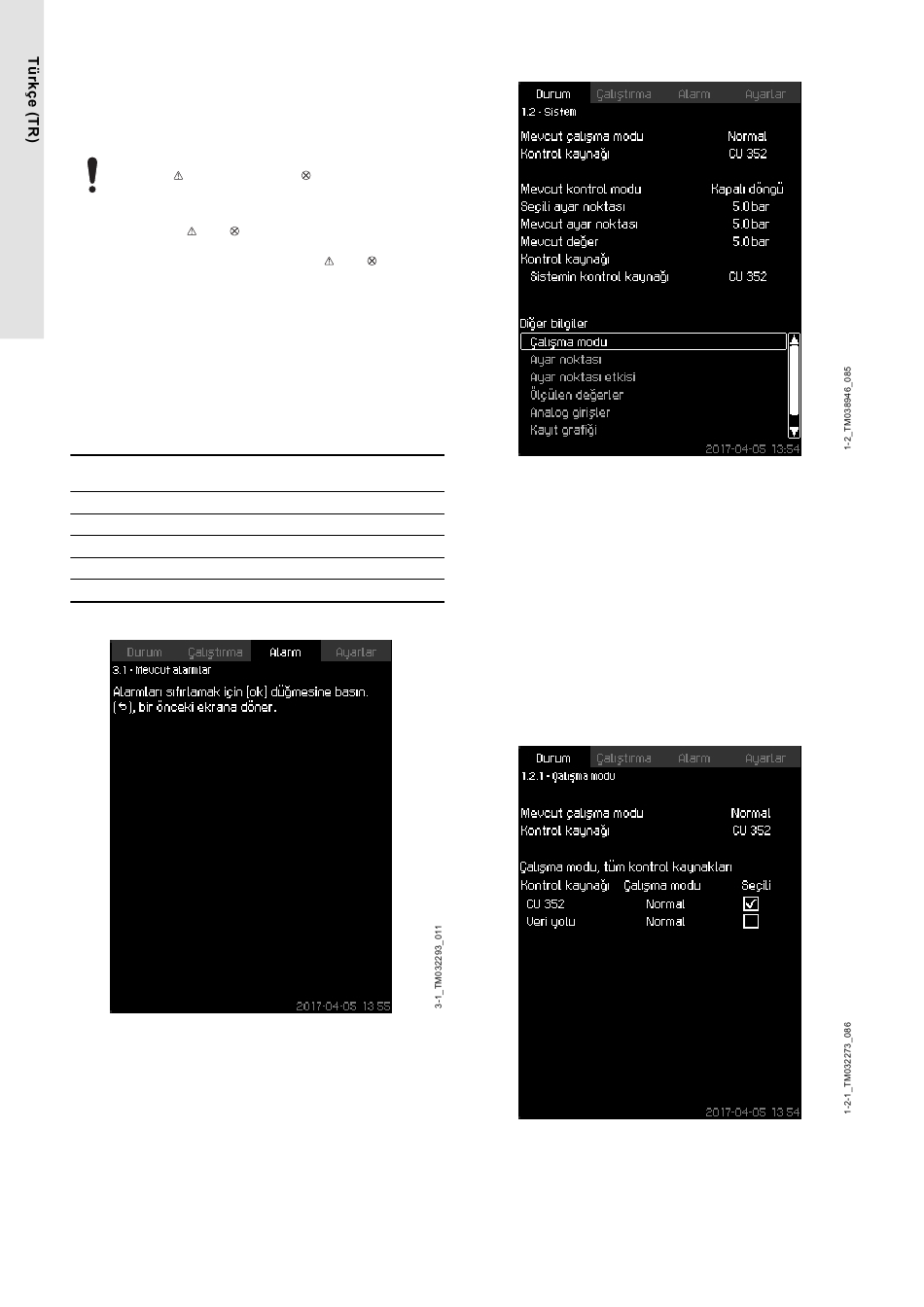

8.3.1 Mevcut alarmlar (3.1)
Mevcut alarmlar
Açıklama
Bu ekranda, etkin haldeki sıfırlanmamış alarmlar ve uyarılar yer alır.
Daha fazla bilgi için Mevcut alarmlar (3.1) ve Alarm kaydı (3.2)
bölümüne bakınız.
348
8.3.2 Sistem (1.2)
, (C) satırında görülür;
veya sembolü,
Sistem
Açıklama
Bu ekranda, sistemin çalışma durumu yer alır. Daha fazla bilgi için
alt ekranlara gidin.
Bu ekran, aşağıdaki ekranları açabilmenizi sağlar:
•
•
•
•
•
•
•
8.3.3 Çalışma modu (1.2.1)
Çalışma modu
Açıklama
Bu ekranda, sistemin çalışma modu ve kontrol kaynağı yer alır.
Çalışma modları
Sistemin altı adet çalışma modu vardır:
Çalışma modu
Ayar noktası
Ayar noktası etkisi
Ölçülen değerler
Analog girişler
Kayıt grafiği
Batarya durumu.
