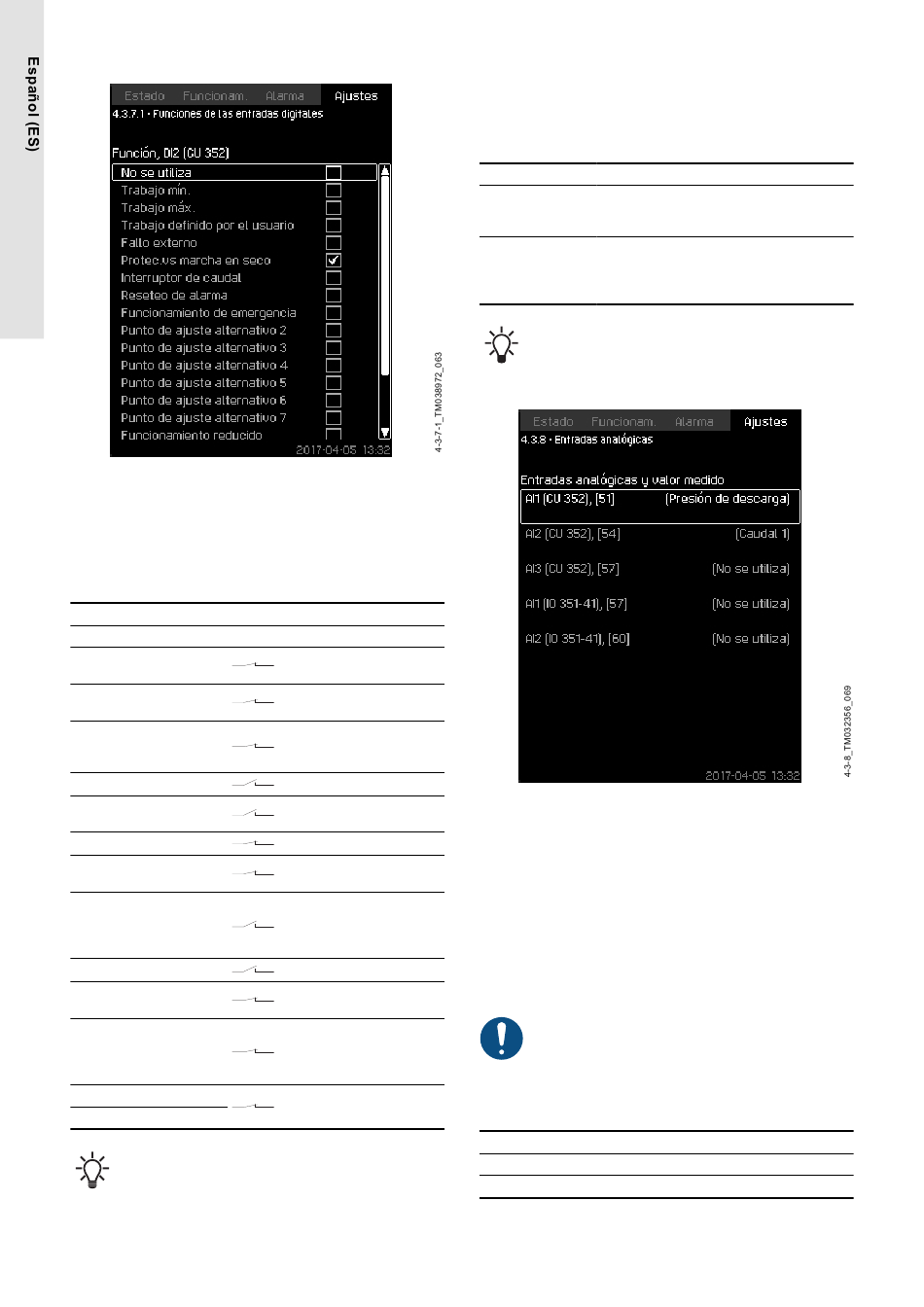

8.6.29 Funciones de las entradas digitales (4.3.7.1)
Funciones de las entradas digitales
Descripción
Una función puede vincularse con entradas digitales.
Rango de ajustes
Puede seleccionar una función en cada pantalla:
Funcionamiento Contacto activado
No se utiliza
Trabajo mín.
Trabajo máx.
Trabajo definido por el
usuario
Fallo externo
Protec.vs marcha en
seco
Interruptor de caudal
Reseteo de alarma
Funcionamiento de
emergencia
Avería, bomba piloto
Punto de ajuste
alternativo 2-7
Funcionamiento
reducido
Detenga la bomba 1-6
Detenga la bomba piloto
En la pantalla solo se pueden seleccionar las bombas
especificadas en el sistema.
Consulte las secciones pertinentes para obtener más información
sobre las funciones.
216
Modo de
=
funcionamiento Mín.
Modo de
=
funcionamiento Máx.
Modo de
= funcionamiento Def-
usuario
= Fallo externo
= Falta de agua
= Caudal
Restablecimiento de
=
las alarmas
Modo de
funcionamiento
=
Funcionamiento de
emergencia
= Avería
Selección del punto
=
de ajuste
Activación de la
función
=
Funcionamiento
reducido
Fuerza la parada de la
=
bomba
Por lo general, un contacto cerrado activa la función seleccionada.
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Función de parada > Ir
a ajustes de entrada digital.
Ajustes de fábrica
Entrada digital Funcionamiento
Arranque y parada externos. Contacto
DI1 (CU 352) [10] abierto = parada. Nota: La entrada n.º 1 no
puede cambiarse.
Monitorización de la falta de agua
(protección contra la marcha en seco).
DI2 (CU 352) [12]
Contacto abierto = falta de agua (si el
sistema dispone de esta opción).
Para monitorizar la falta de agua es necesario un
presostato o interruptor de nivel conectado al sistema.
8.6.30 Entradas analógicas (4.3.8)
Entradas analógicas
Descripción
Cada entrada analógica puede activarse y vincularse con una
función específica.
El sistema tiene por lo general tres entradas analógicas. Si el
sistema incorpora un módulo IO 351B (opcional), tendrá 5 entradas
analógicas.
Se mostrarán todas las entradas analógicas para que pueda
identificar su ubicación física en el sistema. También se puede
instalar un sensor principal redundante como elemento de reserva
para el sensor principal, para incrementar la fiabilidad y evitar las
paradas.
Si dos sensores tienen que ser redundantes, cada uno
debe tener una entrada analógica independiente.
Ejemplo
AI1 (CU 352) [51]:
AI1: Entrada analógica n.º 1
(CU 352): CU 352
[51]: Terminal n.º 51
