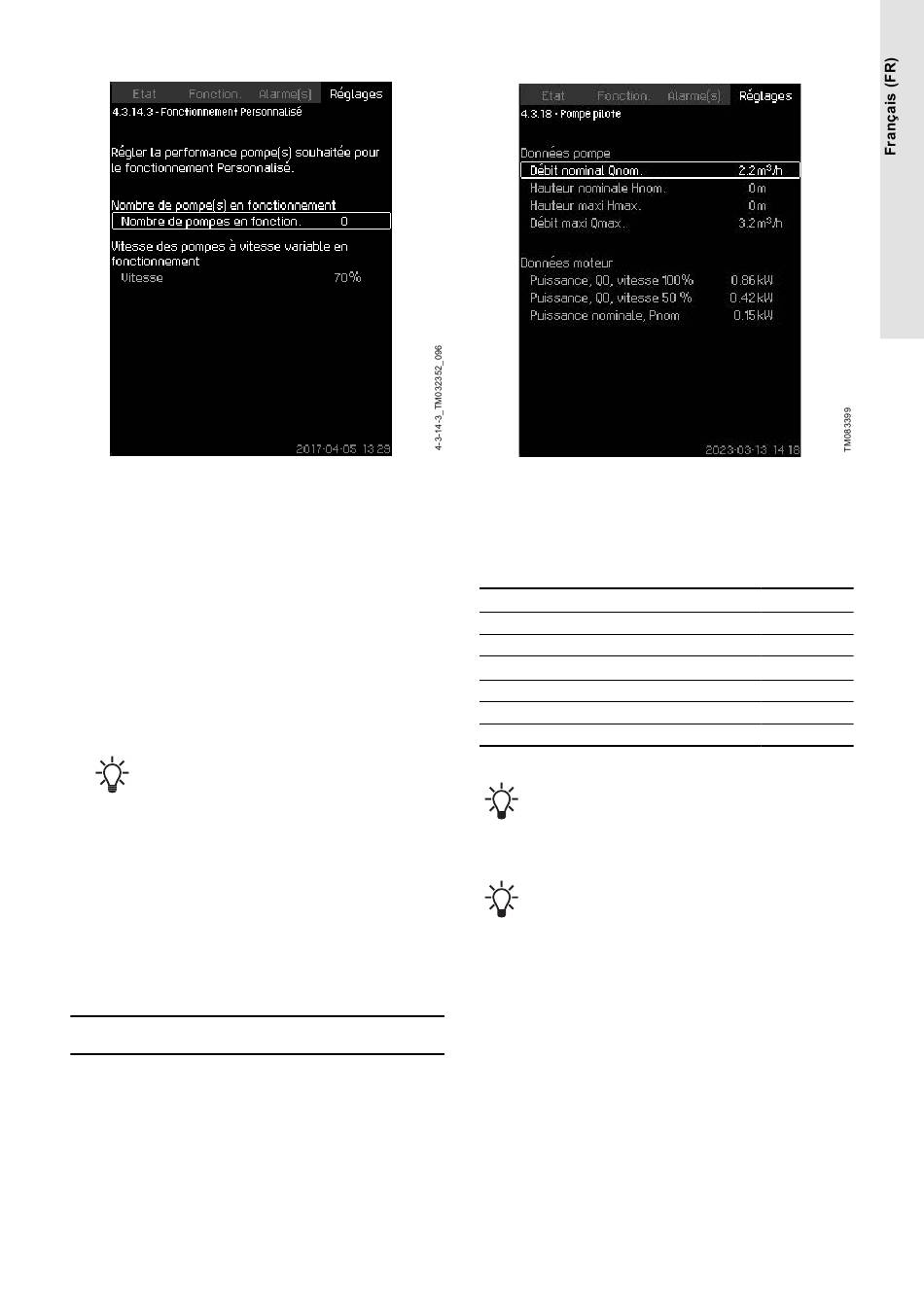

8.6.41 Fonctionnement Personnalisé (4.3.14.3)
Fonctionnement Personnalisé
Description
Vous pouvez régler une performance définie par l'utilisateur,
généralement située entre le service minimal et le service maximal.
La fonction permet de régler une performance en sélectionnant le
nombre de pompes à faire fonctionner et la vitesse des pompes à
vitesse variable.
Cette fonction sélectionne en premier les pompes à vitesse
variable. Si le nombre de pompes sélectionnées dépasse le nombre
de pompes à vitesse variable, les pompes fonctionnant sur le
réseau démarrent également.
Plage de réglage
• Nombre de pompes en marche.
• Vitesse en pourcentage pour les pompes à vitesse variable.
Dans les systèmes avec pompes à vitesse variable
uniquement, la vitesse peut être réglée entre 25 et 100
% ; dans les système avec pompes à vitesse variable
et pompes fonctionnant sur le réseau, la vitesse peut
être réglée entre 70 et 100 %.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonctionnement Min.,
Max. et Personnalisé > Fonctionnement Personnalisé.
Sélectionner et régler :
• Nombre de pompe(s) en fonctionnement.
• Vitesse.
Réglages par défaut
La fonction est désactivée, puisque les critères suivants ont été
réglés :
Nombre de pompes en fonctionnement pendant le service
défini par l'utilisateur :
8.6.42 Données de la courbe pilote (4.3.18)
Données de la courbe pilote
Description
Les données de la pompe pilote sont nécessaires au bon
fonctionnement de la fonction pompe pilote. La fonction utilise les
données suivantes :
• Débit nominal Qnom.
• Hauteur nominale Hnom.
• Hauteur maxi Hmax.
• Débit maxi Qmax.
• Puissance, Q0, vitesse 100%
• Puissance, Q0, vitesse 50 %
• Puissance nominale, Pnom
Grundfos peut fournir les données hydrauliques pour les
pompes CR, CRI, CRE et CRIE via les fichiers GSC à
télécharger sur le CU 352.
Tout autre type de pompe nécessite une saisie manuelle
des données hydrauliques de la pompe.
Saisisr les données électriques, Puissance, Q0, vitesse
100% et Puissance, Q0, vitesse 50 %, manuellement
pour tous les types de pompes, y compris les pompes CR,
CRI, CRE et CRIE.
Pour les pompes électroniques Grundfos, il faut entrer les
données de puissance absorbée (P1).
Lire les données au moyen des courbes de performance de la
pompe disponibles dans le Grundfos Product Center à l'adresse
www.grundfos.com.
Si le Grundfos Product Center n'est pas accessible, essayer
d'amener une pompe aux trois points de consigne :
00
• Puissance, Q0, vitesse 100%
• Puissance, Q0, vitesse 50 %
• Puissance nominale, Pnom.
Voir paragraphe Comment lire les données de courbe de pompe
dans le Grundfos Product Center.
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
