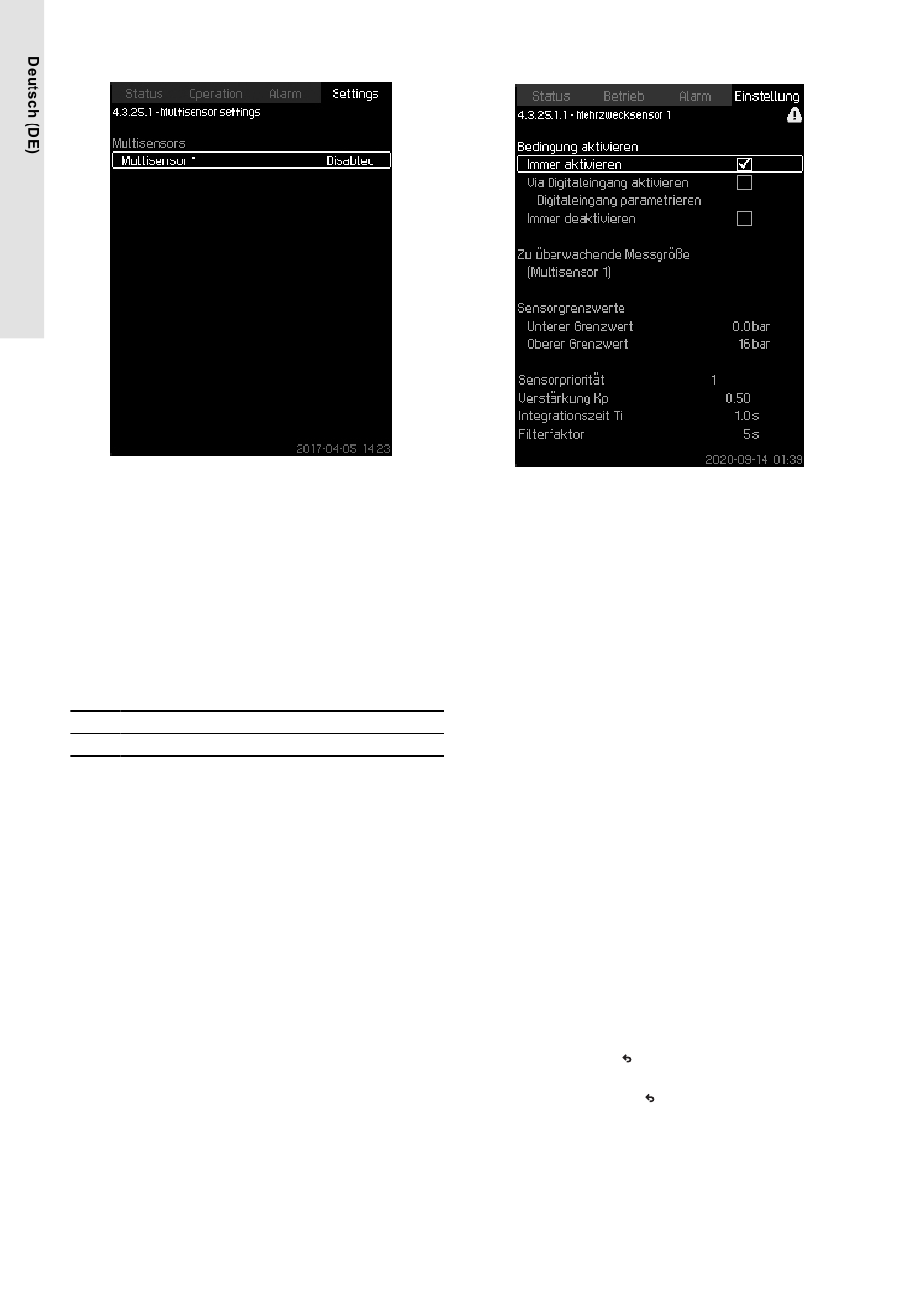

8.6.50 Einstellungen Mehrzwecksensor (4.3.25.1)
Einstellungen Mehrzwecksensor
Beschreibung
Jeder Mehrzwecksensor muss definiert werden, damit die
Funktion korrekt funktioniert.
Einstellbereich
• Name
• Sensorgrenzwerte
• Sensorpriorität (1-6, hoch = 1)
• Filterfaktor [Sekunde] (Zeitspanne, in der das Rückmeldesignal
des Fernsensors gemittelt wird)
• Sensorquelle
Local = AI
Bus = BUS Kommunikation
Einstellung über das Bedienfeld
• Einstellung > Weitere Funktionen > Einstellungen
Mehrzwecksensor > Einstellungen Mehrzwecksensor.
144
8.6.51 Mehrzwecksensor 1-6 (4.3.25.1.1)
Mehrzwecksensor 1-6
Bedeutung
Jeder Mehrzwecksensor muss definiert werden, damit die
Funktion ordnungsgemäß arbeiten kann.
Einstellmöglichkeiten
• Ein-Aus.
Immer deaktivieren: Der Überwachungsparameter ist deaktiviert.
Immer aktivieren: Der Überwachungsparameter ist aktiviert.
Aktivierung über Digitaleingang: Stellen Sie den Digitaleingang auf
eine Aktivierung des Überwachungsparameters ein.
• Zu überwachende Messgröße: Wählen Sie den zu
überwachenden Eingangswert aus.
• „Oberer Grenzwert" für den ausgewählten Eingangswert.
• „Oberer Grenzwert" für den ausgewählten Eingangswert (wird
nicht im Energiesparmodus angezeigt).
• Verstärkung Kp: -30 bis 30. Bitte beachten Sie, dass für eine
invertierte Regelung ein negativer Kp-Wert einzustellen ist.
• Integrationszeit Ti: 0,0 to 3600 seconds.
• Sensorpriorität (1-6, Hoch = 1).
• Filterzeit [s] (Zeitraum, über den das Rückmeldesignal des
Fernsensors gemittelt wird.)
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Einstellungen
Mehrzwecksensor > Mehrzwecksensor1-6.
1. Stellen Sie Ein-Aus ein:
• Immer deaktivieren
• Immer aktivieren
• Aktivierung über Digitaleingang
- Gehen Sie zu den Einstellungen für den Digitaleingang
und richten Sie den Digitaleingang ein.
- Drücken Sie 1 × .
2. Wählen Sie den zu überwachenden Eingangswert aus.
3. Drücken Sie 1 × die Taste .
4. Stellen Sie Folgendes ein: Sollwert-Grenzwerte (wählen Sie:
Minimum und Maximum).
5. Stellen Sie Folgendes ein: Verstärkung Kp und
Integrationszeit Ti.
6. Stellen Sie Folgendes ein: Sensorpriorität (1 = Höchste).
7. Stellen Sie Folgendes ein: Filterfaktor.
