8.6.5 Harici ayar noktası etkisi (4.1.3)
Harici ayar noktası etkisi
Açıklama
Bu işlev, ölçüm parametrelerinin ayar noktasını etkilemesine izin
vererek ayar noktasının değiştirilmesine olanak tanır. Analog sinyal
genellikle bir debi veya sıcaklık transmitterinden ya da benzeri
bir ileticiden gelir. Transmitter tipleri ve olası konumları hakkında
genel bilgi için Control MPC'nin kurulum ve çalıştırma talimatlarına
bakınız.
Örneğin; ayar noktası, basma basıncını veya sistem sıcaklığını
etkileyen parametrelere göre değiştirilebilir. Sistem performansını
etkileyen parametreler, 0 ile 100 arasında yüzde cinsinden gösterilir.
100'e bölünen (yüzde cinsinden) etki, seçili ayar noktasıyla
çarpıldığı için parametreler sadece ayar noktasını azaltabilir:
Mevcut ayar noktası (SP) = seçili ayar noktası × etki (1) × etki
(2) × vb.
Etki değerleri tek tek ayarlanabilir.
Alçak geçiş filtresi, ayar noktasını etkileyen ölçülen değerin
düzeltilmesini sağlar. Bu işlem, stabil ayar noktası değişikliklerine
neden olur.
Ayar aralığı
• % 0-100 sinyal
• Giriş basıncı
• Basma basıncı
• Harici basınç
• Fark basıncı, harici
• Fark basıncı, pompa
• Debi
• Tank seviyesi, basma tarafı
• Tank seviyesi, emiş tarafı
• Dönüş borusu sıcaklığı, harici
• Akış borusu sıcaklığı
• Dönüş borusu sıcaklığı
• Fark sıcaklık
• Ortam sıcaklığı
• Fark sıcaklık.

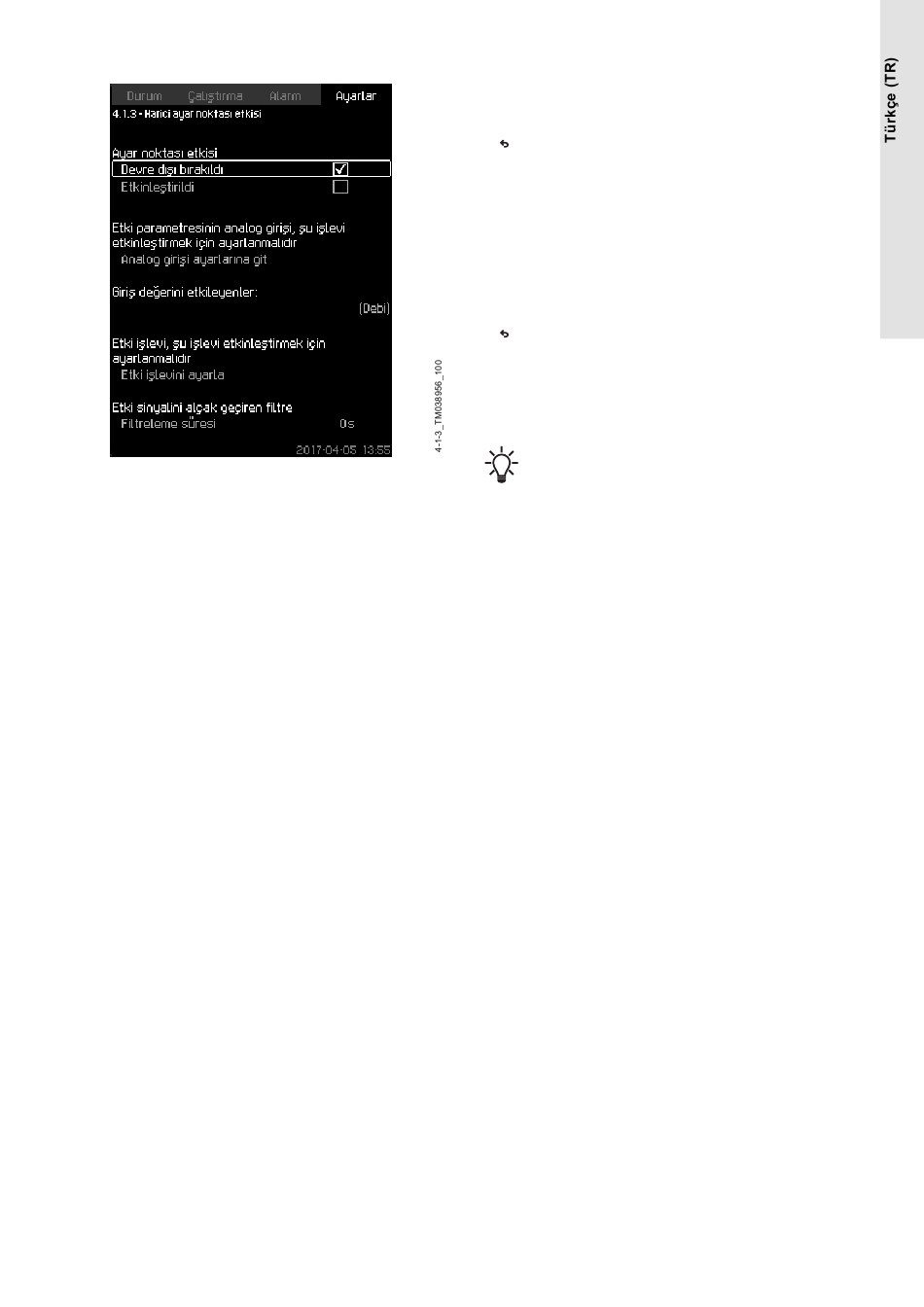

Kontrol paneliyle ayar
• Ayarlar > Ana kontrolör > Harici ayar noktası etkisi > Giriş
değerini etkileyenler:. Etkin parametrelerin bir listesi görünür.
1. Ayar noktasını etkileyecek parametreyi seçin.
2. düğmesine basın.
3. Etki işlevini belirleyin. Etki işlevinin belirlenmesi (4.1.3.2)
bölümüne bakınız.
4. Nokta sayısını belirleyin.
5. Ayarlayın: Harici giriş değeri (1. nokta).
6. Yüzde olarak ayarlayın: Ayar noktasını şu değere düşürür (1.
nokta).
7. İstenen tüm parametreler için 4 ile 6 arasındaki adımları tekrar
edin.
8. düğmesine basın.
9. Saniye olarak belirleyin: Filtreleme süresi.
10. Seçim yapın: Etkinleştirildi.
Fabrika ayarları
Bu işlev devre dışı bırakılmıştır.
Multisensör işlevi etkinleştiğinde, bu işlev Harici ayar
noktası etkisi değerine göre daha yüksek önceliğe sahip
olur ve bu değer geçersiz hale gelir.
İlgili bilgilendirme
8.6.6 Etki işlevini ayarlama (4.1.3.2)
