Ekran adı ve numarası
Sınır 1 aşıldı (4.4.5 - 4.4.6)
Pompalar çalışma aralığının dışında (4.4.7)
Basınç düşürme (4.4.8)
Kayıt değerleri (4.4.9)
Arıza, ana sensör (4.4.10)
Çek valf (4.4.11)
Kontrollü çıkış 1-2 (4.4.13 - 4.4.14)
İşlevler, CU 352 (4.5)
Ekran dili (4.5.1)
Birimler (4.5.2)
Birimler (4.5.2)
Tarih ve saat (4.5.3)
Ethernet (4.5.5)
GENIbus number (4.5.6)
Yazılım durumu (4.5.9)
Durum ekranı menüsü (4.6)
4)
Pilot pompa, PC Tool ile etkinleştirilmelidir.
8.2 İşlevlerin açıklaması
İşlevlerin açıklaması, CU 352 kontrol ünitesinin dört ana menüsüne
dayanmaktadır:
•
Durum
•
Çalıştırma
•
Alarm
•
Ayarlar.
Aksi belirtilmedikçe bu işlevler tüm kontrol varyantları için geçerlidir.

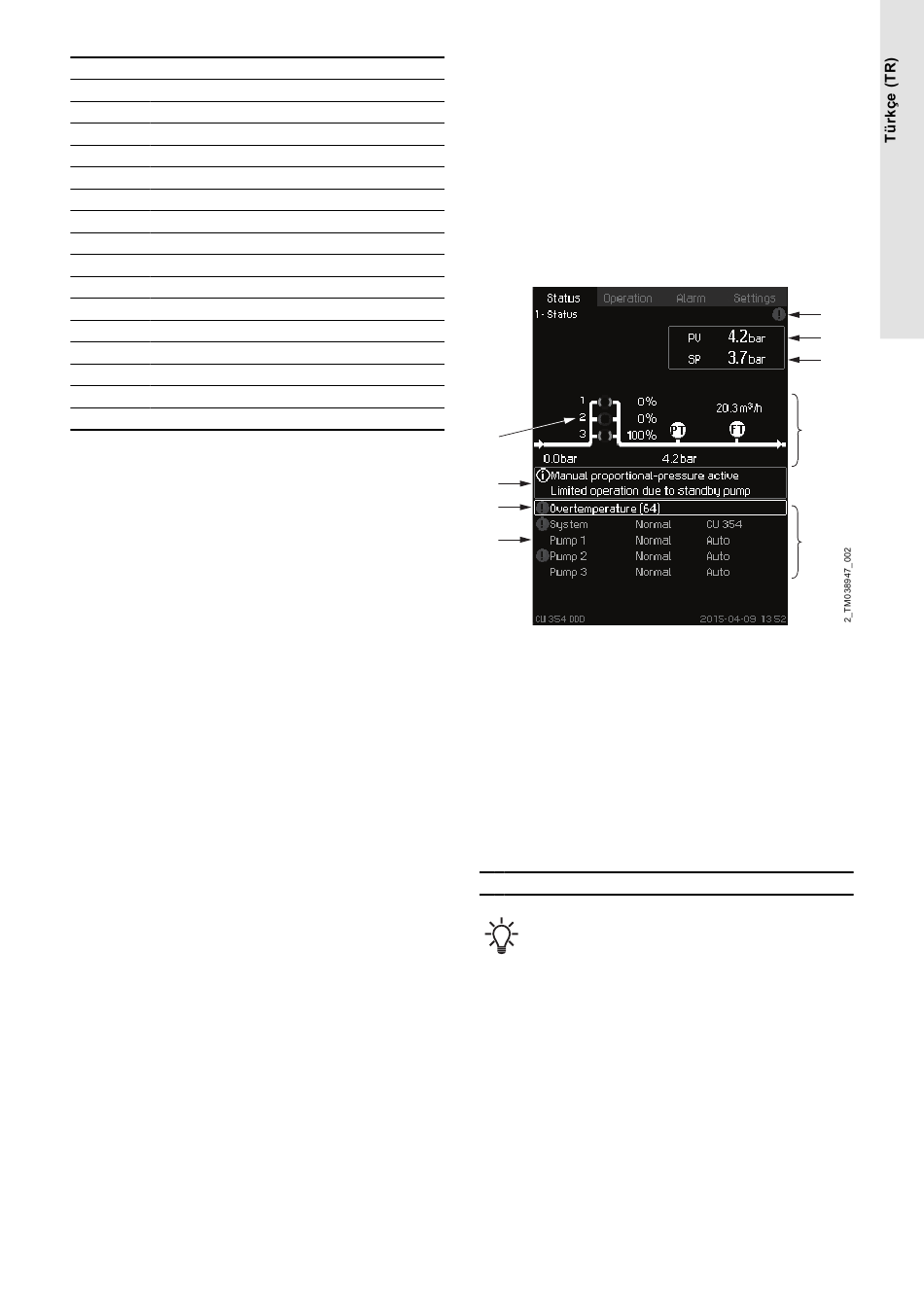

8.3 Durum (1)
Güç kaynağı açıldığında ekran açılır. Kontrol panelinin tuşlarına 15
dakika hiç basılmazsa ekran görünür.
E
I
C
D
Durum
Açıklama
Bu menüde hiçbir ayar yapılamaz.
Genellikle basma basıncı değeri olan kontrol parametresinin gerçek
değeri (proses değeri, PV), seçilen ayar noktası (SP) (H) ile birlikte
sağ üst köşede gösterilir.
Ekranın üst yarısı (A) sistemin grafik resmini gösterir. Seçilen ölçüm
parametreleri, sensör sembolü ve gerçek değer ile birlikte gösterilir.
Pompalar ve pompa eğrisi verileri arasındaki fark basıncının
bilindiği MPC-E sistemlerinde, debi ve pompaların hızı debiyi
tahmin etmenin mümkün olduğu bir aralıktaysa tahmini debi
ekranda yer alır.
≈ : Bu sembol, debinin tahmini bir değer olduğunu belirtir.
Tahmini debi, ölçülen değerden farklı olabilir.
Ekranın ortasında, aşağıdaki olaylardan herhangi biri meydana
gelirse bir bilgi alanı (I) gösterilir:
•
Yedek pompadan dolayı sınırlı çalışma
•
Aktif oransal-basınç etkisi
•
Aktif harici ayar noktası etkisi
•
Aktif alternatif ayar noktası
•
Düşük deb. bsnç aktf
•
Basınç düşürme aktif
•
Aktif saat programı
•
GENI (RS-485) üzerinden uzaktan kontrol
•
Kısıtlı çalışma nedeniyle sınırlama
•
Düşük debiden dolayı durdurma.
Ekranın alt yarısında (B) aşağıdaki bilgiler yer alır:
F
G
H
A
B
