8.6.5 Influencia punto ajus. ext. (4.1.3)
Influencia punto ajus. ext.
Descripción
Esta función permite adaptar el punto de ajuste dejando que los
parámetros de medida influyan en él. Normalmente, se usa una
señal analógica de un sensor de caudal, de temperatura o de
otro tipo similar. Puede encontrar un resumen completo de los
tipos de sensores y las posiciones posibles en las instrucciones
de instalación y funcionamiento del cuadro Control MPC.
Por ejemplo, el punto de ajuste puede adaptarse en función de
parámetros que pueden influir sobre la presión de descarga o
la temperatura del sistema. Los parámetros que influyen en el
rendimiento del sistema se muestran en forma de porcentaje en
una escala de 0 % a 100 %. Solo pueden reducir el punto de ajuste
ya que la influencia, expresada como porcentaje dividido por 100,
se multiplica por el punto de ajuste:
Punto de ajuste real (SP) = punto de ajuste seleccionado ×
influencia (1) × influencia (2) × ...
Los valores de las influencias pueden ajustarse individualmente.
Un filtro de paso bajo asegura la nivelación del valor medido que
influye en el punto de ajuste. Esto da como resultado cambios
estables del punto de ajuste.
Rango de ajustes
• Señal de 0-100%
• Presión de entrada
• Presión de descarga
• Presión externa
• Presión dif., externa
• Presión diferencial, bomba
• Caudal
• Nivel depósito, lado descarga
• Nivel depósito, lado aspirac.
• Temp. tubería retorno, ext.
• Temp. tubería alimentac.
• Temp. tubería retorno
• Temperatura diferencial
• Temperatura ambiente
• Temperatura diferencial.

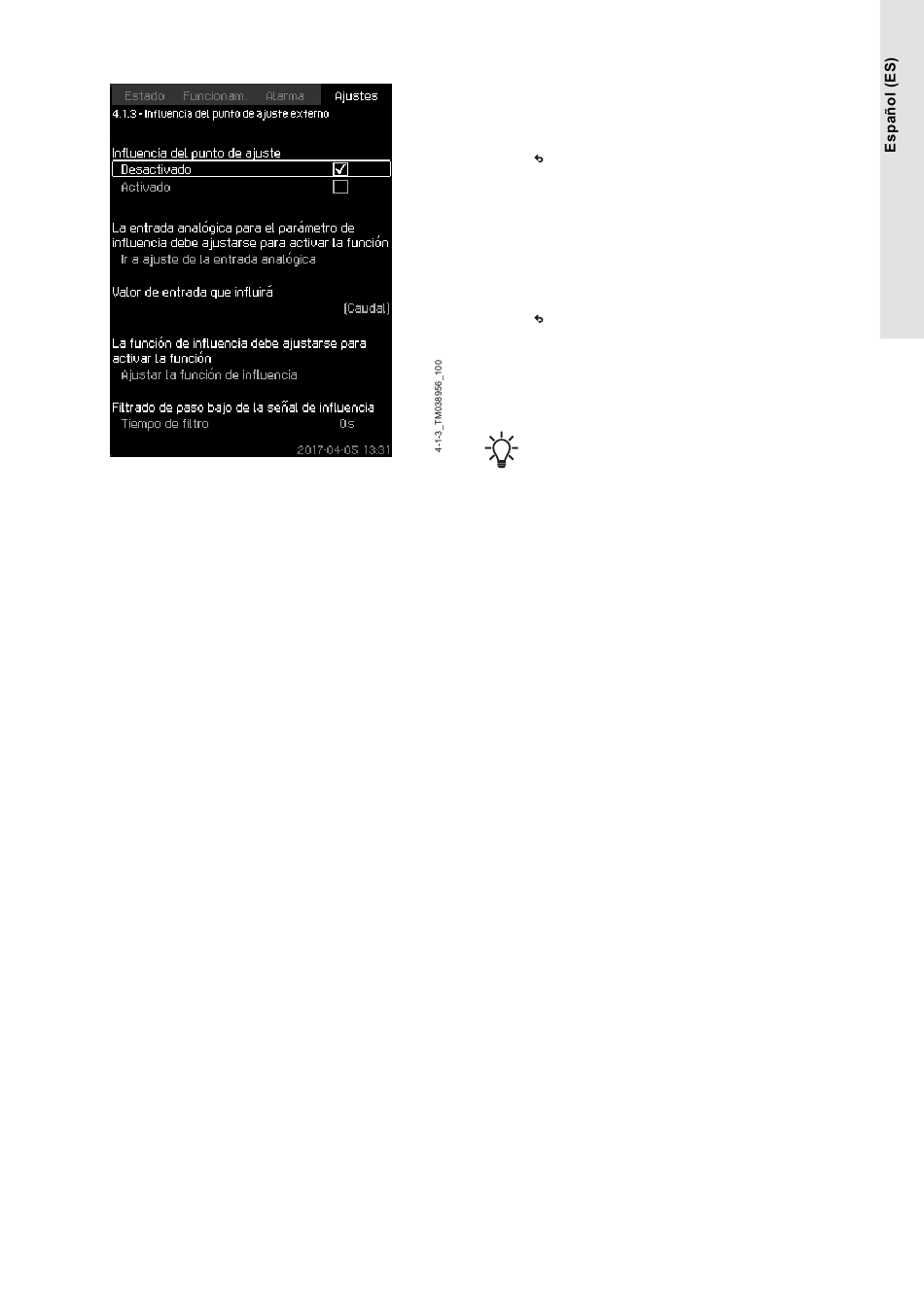

Configuración a través del panel de control
• Ajustes > Controlador principal > Influencia punto ajus. ext.
> Valor de entrada que influirá. Aparecerá una lista con los
parámetros disponibles.
1. Seleccione el parámetro que deba influir en el punto de ajuste.
2. Pulse .
3. Ajuste la función de influencia. Consulte la sección "Ajuste de la
función de influencia (4.1.3.2)".
4. Ajuste el número de puntos.
5. Ajuste: Valor de entrada externa (punto 1).
6. Ajuste como porcentaje: Reducir punto de ajuste a (punto 1).
7. Repita los pasos del 4 al 6 para todos los parámetros deseados.
8. Pulse .
9. Ajuste en segundos: Tiempo de filtro.
10. Seleccione: Activada.
Ajustes de fábrica
La función está desactivada.
Si se activa la función multisensor, tendrá prioridad sobre
la función Influencia punto ajus. ext. y esta no se
aplicará.
Información relacionada
8.6.6 Ajuste de la función de influencia (4.1.3.2)
