8.6.33 Dijital çıkışlar (4.3.9)
Dijital çıkışlar
Açıklama
Her dijital çıkış etkinleştirilebilir ve belirli bir işlevle ilişkilendirilebilir.
Standart bir sistemde iki adet dijital çıkış bulunur.
Sistemde bir IO 351B modülü (opsiyon) varsa dijital çıkış sayısı 9'a
çıkar.
Tüm dijital çıkışlar, sistemdeki fiziki konumları belirlenebilecek
şekilde gösterilir.
Örnek

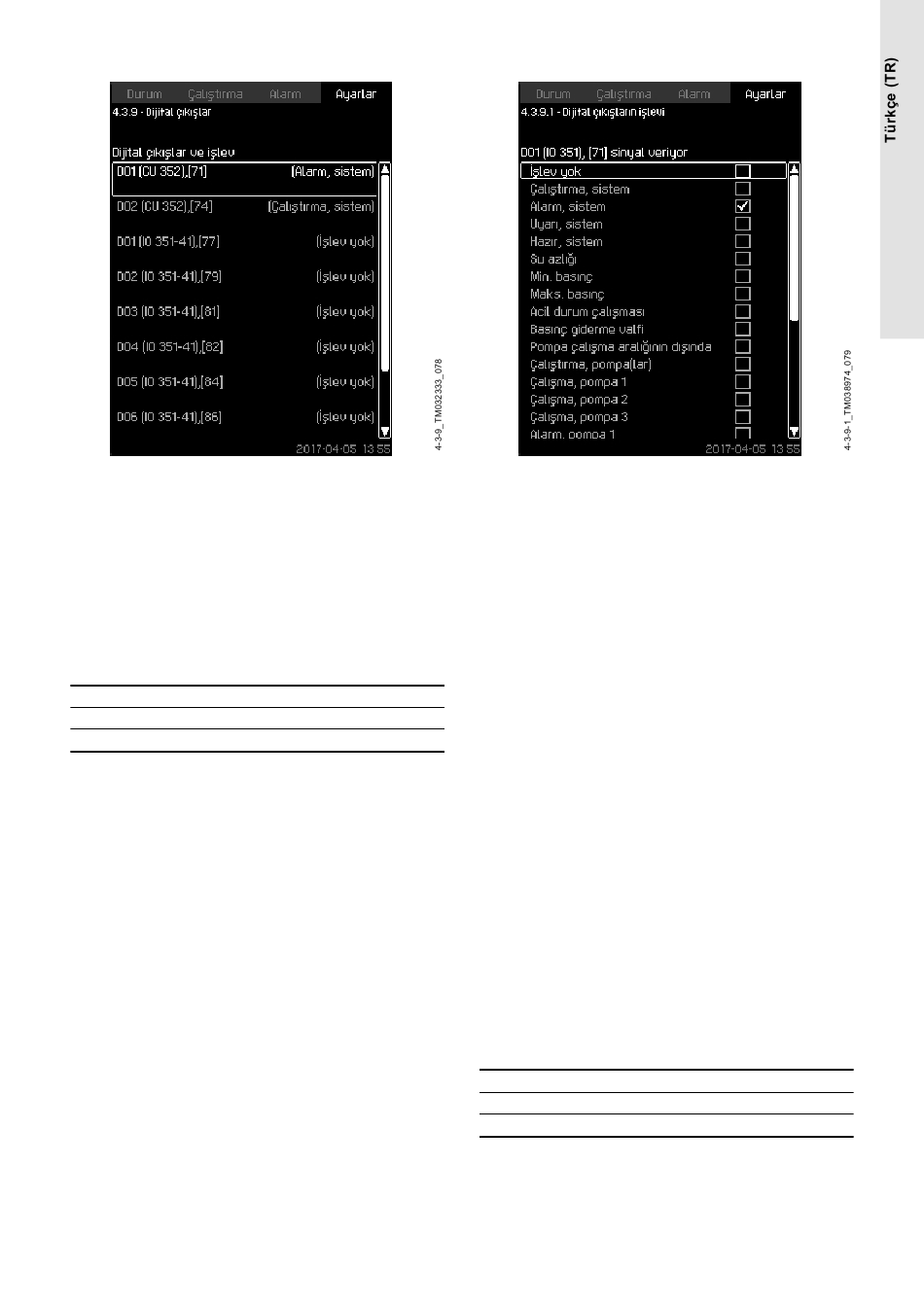

DO1 (IO 351-41) [71]:
DO1 Dijital çıkış No 1
(IO 351-41) IO 351B, GENIbus numarası 41
[71] Terminal No 71
Farklı dijital çıkışların bağlantılarıyla ilgili daha fazla bilgi için CU
352 ile verilen kablo bağlantı şemasına bakın.
8.6.34 Dijital çıkışların işlevi (4.3.9.1 - 4.3.9.16)
Dijital çıkışların işlevi
Açıklama
Bir işlev, ayrı ayrı çıkışlarla bağlantılı olabilir.
Ayar aralığı
Her ekranda bir işlev seçebilirsiniz:
• İşlev yok
• Çalıştırma, sistem
• Alarm, sistem
• Uyarı, sistem
• Hazır, sistem
• Su azlığı
• Min. basınç
• Maks. basınç
• Acil durum çalışması
• Pilot pompa kontrolü
• Basınç giderme valfi
• Pompa çalışma aralığının dışında
• Çalıştırma, pompa(lar)
• Çalışma, pompa 1-6
• Alarm, pompa 1
• Alarm, sınır 1 aşıldı
• Uyarı, sınır 1 aşıldı
• Alarm, sınır 2 aşıldı
• Uyarı, sınır 2 aşıldı
• Kısıtlı çalışma.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Durdurma işlevi > Dijital giriş ayarına
git.
Fabrika ayarları
Dijital çıkış İşlev
DO1 (CU 352) [71] Alarm, sistem
DO2 (CU 352) [74] Çalıştırma, sistem
