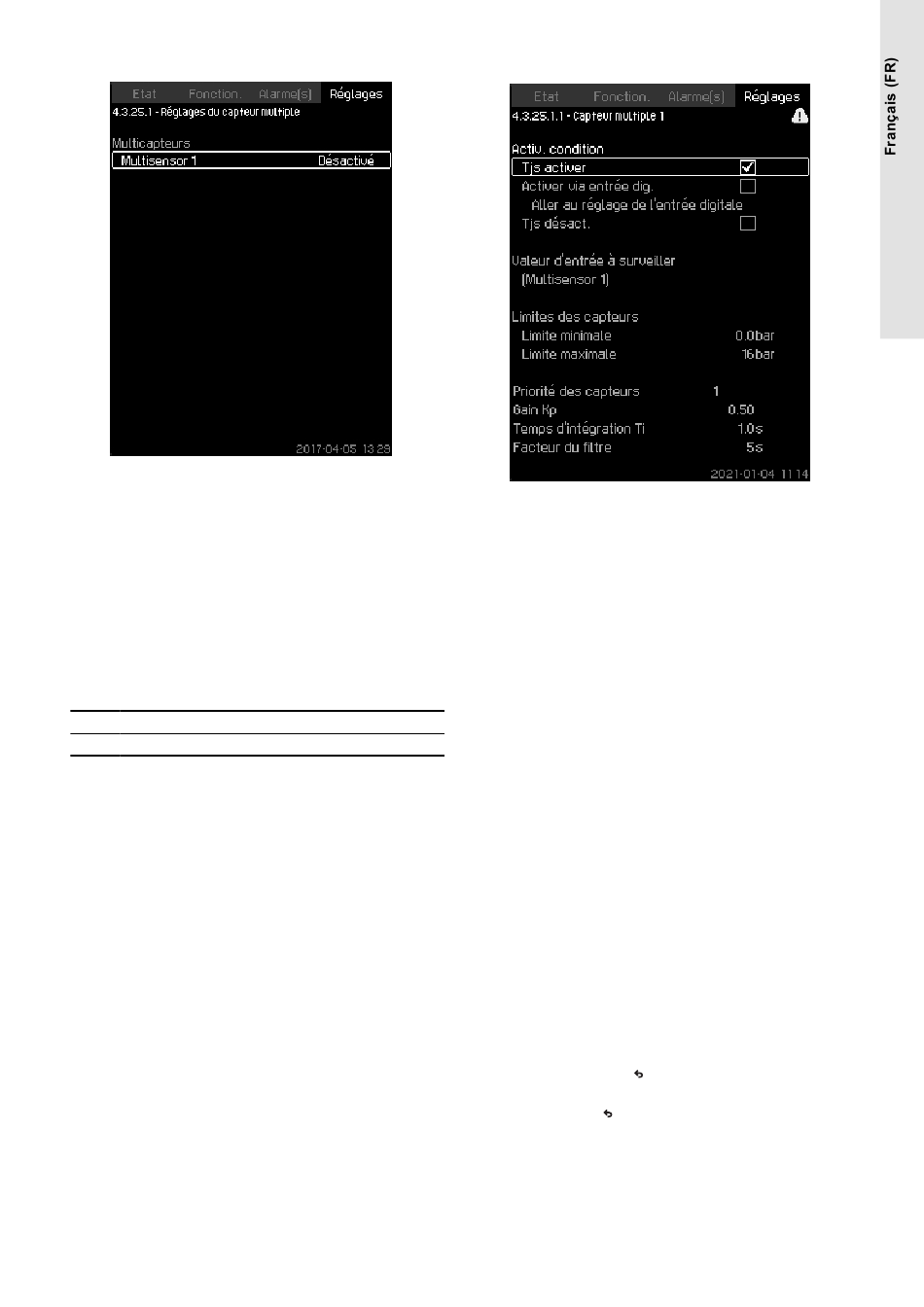

8.6.50 Réglages du capteur multiple (4.3.25.1)
Réglages du capteur multiple
Description
Chaque Multicapteur doit être défini pour fonctionner
correctement.
Plage de réglage
• Nom
• Limites des capteurs
• Priorité des capteurs (1-6, High = 1)
• Facteur du filtre [seconde] (période pendant laquelle la
moyenne du signal de retour du capteur distant est calculée.)
• Source capteur
Local = AI
Bus = Communication bus
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Réglages du capteur
multiple > Réglages du capteur multiple.
8.6.51 Multicapteur 1-6 (4.3.25.1.1)
Multicapteur 1-6
Description
Chaque Multicapteur doit être défini pour fonctionner
correctement.
Plage de réglage
• Marche-Arrêt.
Toujours désactiver : le paramètre de supervision est désactivé.
Toujours activer : le paramètre de supervision est activé.
Activer via l'entrée numérique : régler l'entrée numérique pour
activer le paramètre de supervision.
• Valeur d'entrée à surveiller: sélectionner la valeur d'entrée à
surveiller.
• Limite maximale de la valeur d'entrée sélectionnée.
• Limite maximale de la valeur d'entrée sélectionnée (ne
s'affiche pas en mode Économie d'énergie).
• Gain Kp: - 30 à 30. Noter que pour la commande inversée, Kp
doit être réglé sur une valeur négative.
• Temps d'intégration Ti: 0,0 à 3 600 secondes.
• Priorité des capteurs (1-6, Élevé = 1)
• Temporisation filtre [secondes] (période pendant laquelle la
moyenne du signal de retour du capteur distant est calculée.)
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Réglages du capteur
multiple > Multicapteur1-6.
1. Régler Marche-Arrêt.
• Toujours désactiver
• Toujours activer
• Activer via l'entrée digitale
- Accéder aux réglages de l'entrée numérique, régler
l'entrée numérique.
- Appuyer 1 fois sur .
2. Sélectionner la valeur d'entrée à surveiller.
3. Appuyer 1 fois sur .
4. Régler : Limites de la consigne (sélectionner : minimum et
maximum).
5. Régler : Gain Kp et Temps d'intégration Ti.
6. Régler : Priorité des capteurs (1 = la plus élevée).
7. Régler : Facteur du filtre.
