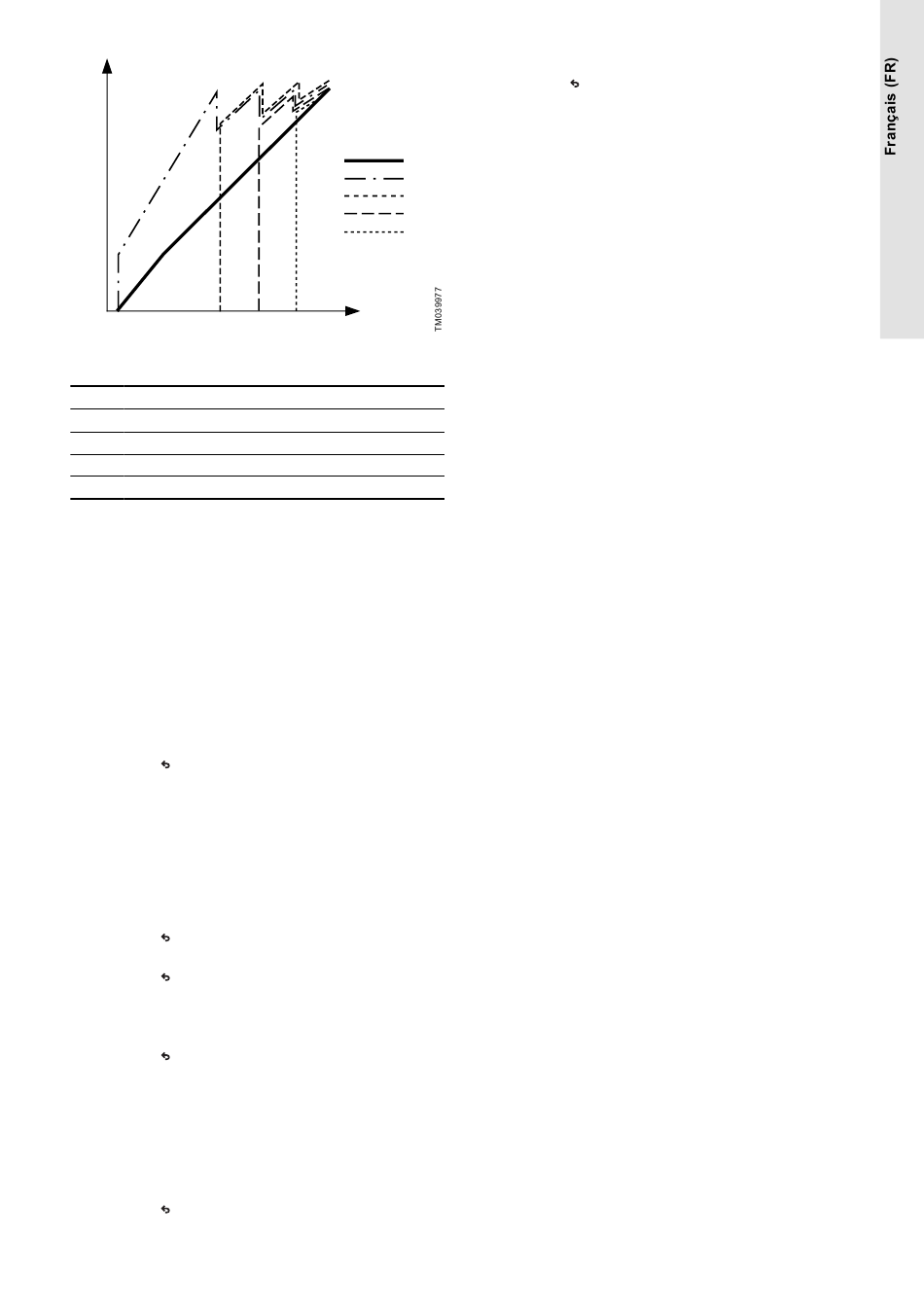

Courbe de régulation pour système MPC-E en boucle ouverte
Pos. Description
3
X
Débit [m /h]
Y Entrée [%] à partir d'un coffret de commande externe
F Débit
1-4 Pompe 1-4
Plage de réglage
Ces réglages doivent être effectués par rapport à la boucle
ouverte :
• Boucle ouverte
• Régler pt cons. 1, boucle ouverte
• Influence externe du point de consigne
• Normal.
Réglage via le panneau de commande
Pour définir une source de régulation externe afin de commander le
système, procéder comme suit :
• Fonction. > Réglages complémentaires > Mode de
régulation.
• Sélectionner : Boucle ouverte.
1. Appuyer sur × 2.
2. Sélectionner : Arrêt
3. Régler sur 100 % :Régler pt cons. 1, boucle ouverte.
4. Réglages > Fonctions, régulateur primaire > Influence ext.
du point de cons. > Aller au réglage de l'entrée analogique.
5. Sélectionner l'entrée analogique Réglages et la plage.
6. Sélectionner :
• Valeur d'entrée mesurée. L'écran 4.3.8.1.1 apparaît.
• Sélectionner : Signal 0-100 %.
7. Appuyer sur .
8. Régler les valeurs minimale et maximale du capteur.
9. Appuyer sur × 2
10. Sélectionner :
• Paramètre d'influence
• Signal 0-100 %.
11. Appuyer sur .
12. Sélectionner : Régler la fonction influence externe. Voir aussi
le paragraphe Réglage de la fonction d'influence (4.1.3.2).
13. Régler le nombre de points.
14. Régler le Point 1 :
• Valeur de l'influence ext.
• Réduire le point consigne à
15. Répéter l'étape 14 pour tous les points sélectionnés.
16. Appuyer sur .
17. Réglage en secondes : Temporisation filtre.
F
1
2
3
4
70.7 86.6 100 X
18. Sélectionner : Activé.
19. Appuyer sur × 2.
20. Sélectionner :
• Fonction.
• Normal.
Le système peut maintenant être commandé par un coffret de
commande externe.
Réglages par défaut
Boucle fermée.
