Grundfos Control MPC Montage- Und Betriebsanleitung Seite 386

Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Pompa eğrisi verileri.
• Seçin ve ayarlayın:
- Nominal debi Qnom
- Nominal basma yüksekliği Hnom
- Maks. basma yüksekliği Hmaks.
- Maks. debi Qmaks
- Güç, Q0, %100 devir
- Güç, Q0, % 50 devir
- Nominal güç Pnom.
İlgili bilgilendirme
8.6.40 Maks. çalışma (4.3.14.2)
8.6.43 Pompa eğrisi verileri (4.3.19)
8.6.44 Pompa eğrisi grafiklerinin yorumlanması
8.6.43 Pompa eğrisi verileri (4.3.19)

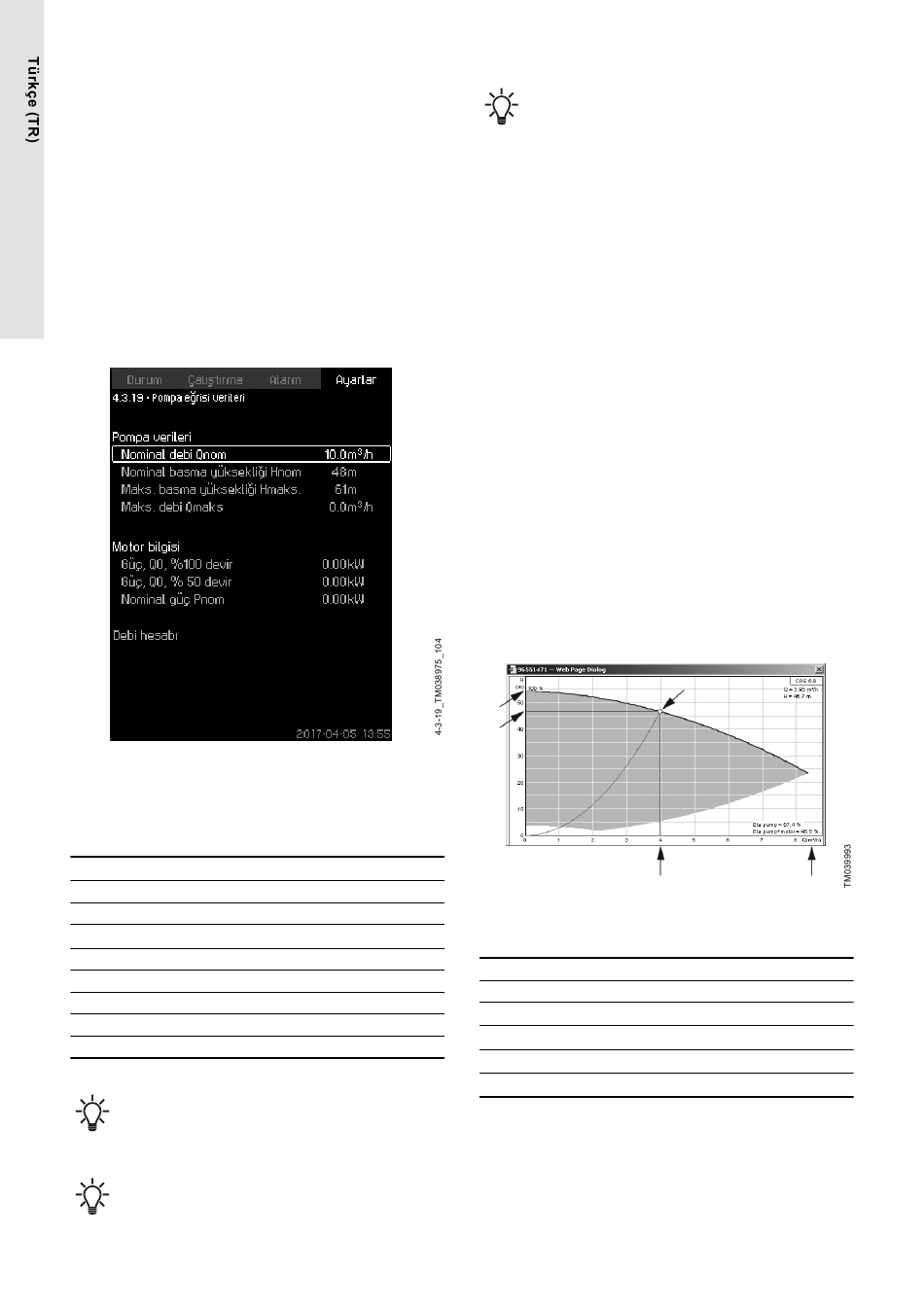

Pompa eğrisi verileri
Açıklama
CU 352'nin aşağıdaki pompa verilerini kullanan çok sayıda işlevi
bulunur:
• Nominal debi Qnom
• Nominal basma yüksekliği Hnom
• Maks. basma yüksekliği Hmaks.
• Maks. debi Qmaks
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom
• VFD minimum hızı
• VFD maksimum hızı
GSC dosyalarının CU 352'ye indirilebildiği durumlarda
Grundfos; CR, CRI, CRE ve CRIE pompalarla ilgili hidrolik
bilgiler sağlayabilir.
Diğer tüm pompa tiplerinde hidrolik pompa verileri elle
girilir.
CR, CRI, CRE ve CRIE dahil olmak üzere tüm pompa
tipleri için Güç, Q0, %100 devir ve Güç, Q0, % 50 devir
elektrik bilgilerini manuel olarak girin.
Grundfos E-pompalar için giriş gücü (P1) bilgilerini girin.
386
Verileri, www.grundfos.com adresinde yer alan Grundfos
Product Center'dan ulaşabileceğiniz pompa performans eğrileriyle
okuyabilirsiniz. Aşağıdaki örneklere bakınız.
Grundfos Product Center'a ulaşamıyorsanız pompayı üç çalışma
noktasına getirmeyi deneyin:
• Güç, Q0, %100 devir
• Güç, Q0, % 50 devir
• Nominal güç Pnom.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Pompa eğrisi verileri.
• Seçin ve ayarlayın:
- Nominal debi Qnom
- Nominal basma yüksekliği Hnom
- Maks. basma yüksekliği Hmaks.
- Maks. debi Qmaks
- Güç, Q0, %100 devir
- Güç, Q0, % 50 devir
- FD minimum hızı
- VFD maksimum hızı.
İlgili bilgilendirme
8.6.44 Pompa eğrisi grafiklerinin yorumlanması
8.6.44 Pompa eğrisi grafiklerinin yorumlanması
Pompaya göre değişen güç değerlerini, 1,3 ile 1,8 arasında yer
alan ekranlardan görebilirsiniz. Pompa 1-6, Pilot pompa (1,3 - 1,10)
bölümüne bakınız.
5
2
3
[m /sa.]
[m]
[m] Qnom, Hnom, Hmaks and Qmaks değerleri (Grundfos Product
Center)
3
[m /sa.]
[kW]
Konum Açıklama
[kW]
1
[kW]
2
[%]
3
[%]
4
5
VFD hız aralığı, VFD'nin çalıştığı aralıktır, bu nedenle
minimum ve maksimum hızlar VFD'de sınırlandırılmışsa,
çalışma aralığının değerlerinin bu alanlara girilmesi
gerekir.
Sadece EF sistemleri için kullanılır. E ve EC sistemlerinde
kullanılmaz.
1
3
Nominal çalışma noktası
H
nom
Q
nom
Q
maks.
H
maks.
4
