Regla general: Reducción de velocidad = 2 × incremento
de presión para gradiente.
Ejemplo 1: Incremento del límite de parada, Qmín (límite de
caudal alto)
• Incremente Presión delta para gradiente.
• Reduzca Tiempo delta para gradiente (bomba parada).
• Reduzca Tiempo delta para gradiente (bomba en
funcionamiento).
• Aumente Reducción de velocidad.
Ejemplo de incremento del límite de parada
Parámetro
Presión delta para gradiente
Tiempo delta para gradiente (bomba parada)
Tiempo delta para gradiente (bomba en
funcionamiento)
Reducción de velocidad
Ejemplo 2: Reducción del límite de parada, Qmín (límite de
caudal bajo)
• Reduzca Presión delta para gradiente.
• Incremente Tiempo delta para gradiente (bomba parada).
• Incremente Tiempo delta para gradiente (bomba en
funcionamiento).
• Reduzca Reducción de velocidad.
Ejemplo de reducción del límite de caudal
Parámetro
Presión delta para gradiente
Tiempo delta para gradiente (bomba parada)
Tiempo delta para gradiente (bomba en
funcionamiento)
Reducción de velocidad
El límite de parada depende del volumen del tanque.

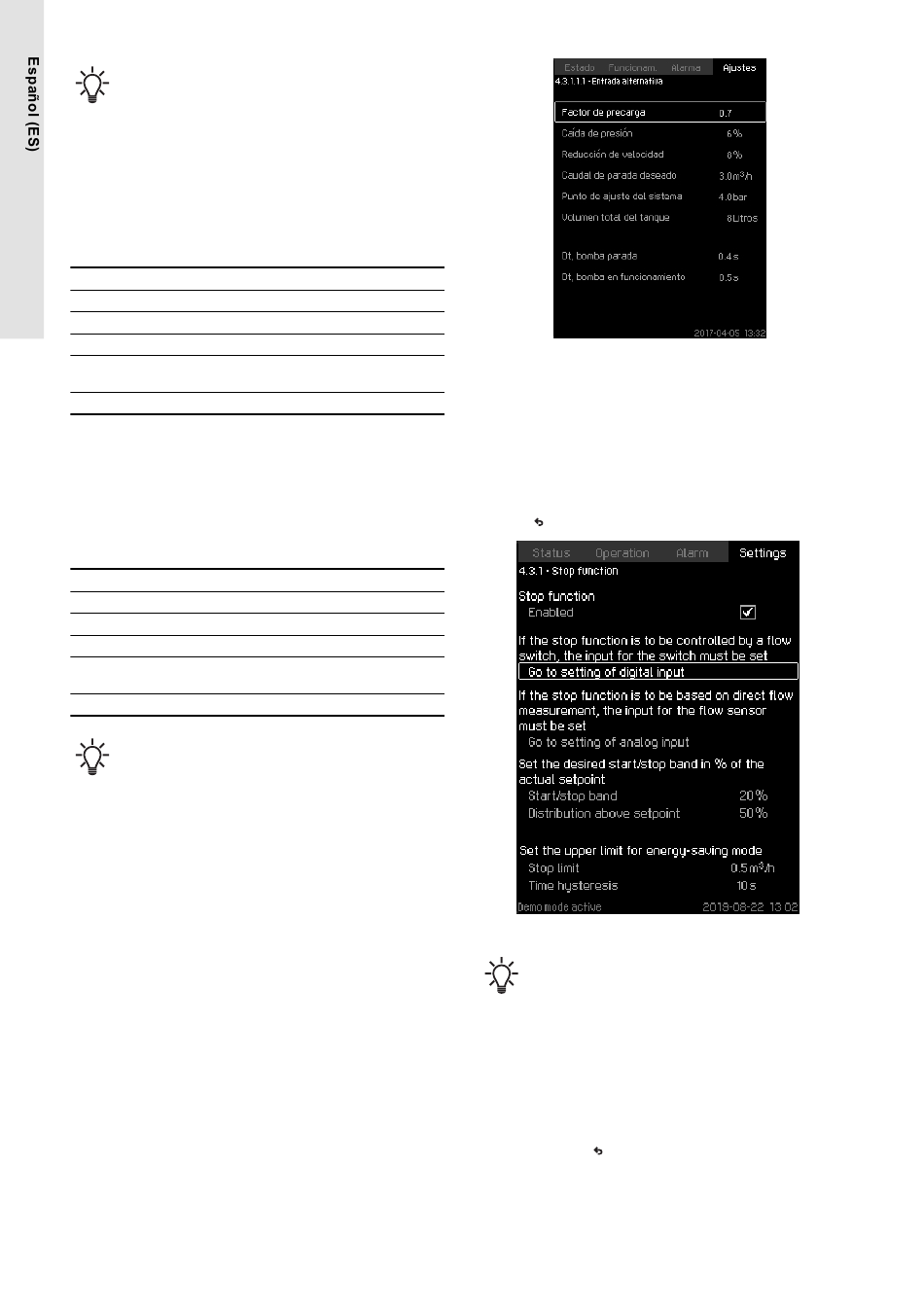

Entrada alternativa
Si selecciona la opción Entrada alternativa, el controlador
calculará los parámetros de parada en función de los siguientes
valores:
• punto de ajuste del sistema;
• volumen total del tanque;
• presión de precarga;
• caudal de parada deseado.
212
Valor
6 %
1,5 segundos
Entrada alternativa
2,0 segundos
Sistema con interruptor de caudal
10 %
Realice los siguientes ajustes adicionales:
1. Seleccione: Ir a ajustes de entrada digital. Aparecerá la
pantalla Entradas digitales (4.3.7).
2. Seleccione la entrada digital con la que esté conectado el
interruptor de caudal.
3. Seleccione: Interruptor de caudal.
4. Pulse .
Valor
3 %
15,0 segundos
25,0 segundos
6 %
Sistema con interruptor de caudal
Sistema con caudalímetro
Realice los siguientes ajustes adicionales:
1. Seleccione: Ir a ajuste de la entrada analógica. Aparecerá la
pantalla Entradas analógicas (4.3.8).
2. Seleccione la entrada analógica con la que esté conectado el
caudalímetro.
3. Seleccione: Caudal.
4. Pulse dos veces .
Un contacto abierto indica caudal bajo.
