Grundfos Control MPC Montage- Und Betriebsanleitung Seite 339

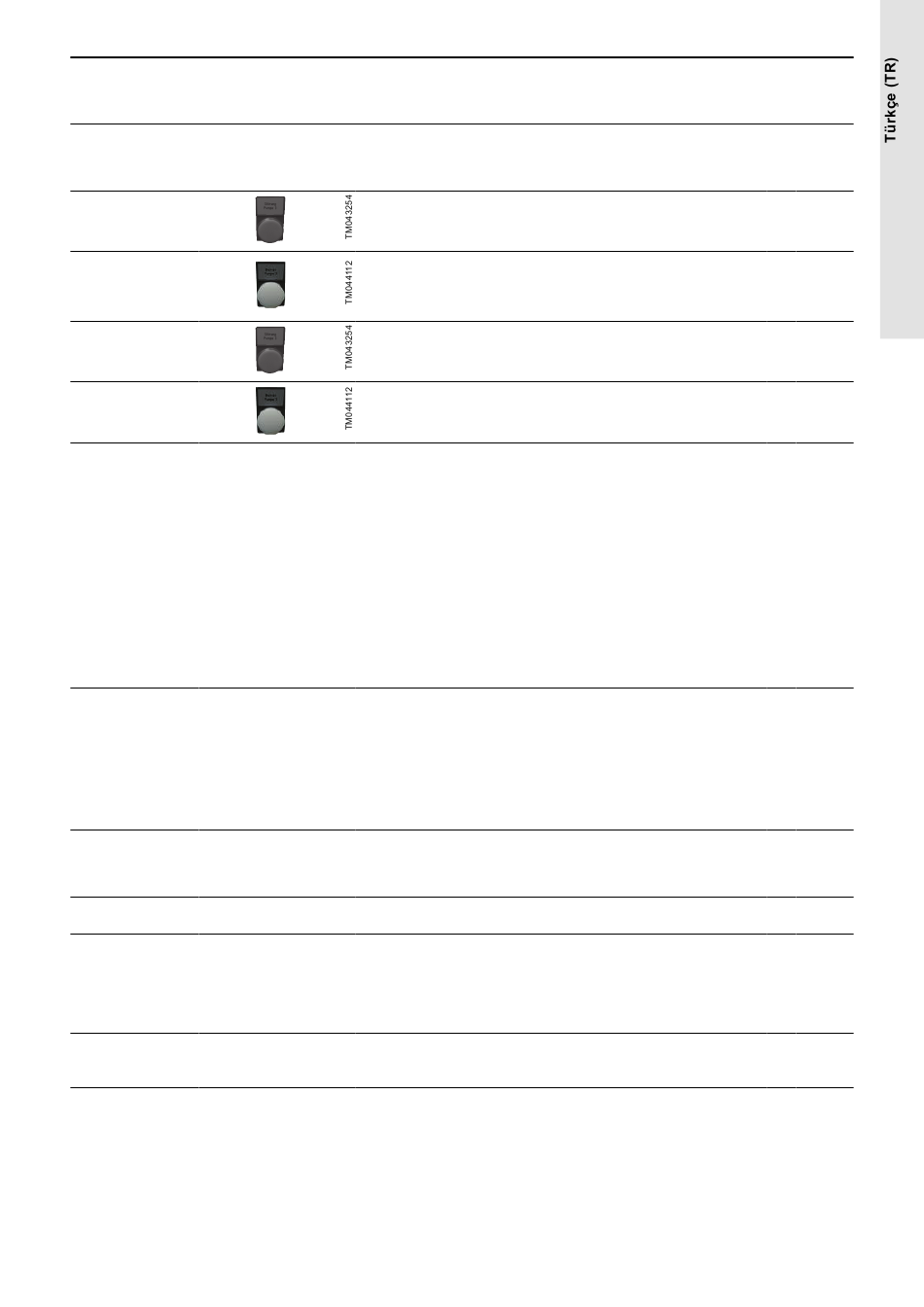

Opsiyon
Arıza ışığı, pompa
Çalışma ışığı, pompa
Arıza ışığı, sistem
Çalışma ışığı, sistem
Ampermetre
Voltmetre
Pilot pompa kontrolü
Kapı ara kilitli ana
şalter
Nötr iletken için ana
şalter
Faz hatası takibi
İşletim paneli seçenekleri
Açıklama
Pompada bir arıza oluşursa arıza ışığı
yanar.
Her pompa için bir arıza ışığı sipariş edin.
İlgili pompalar çalışırken çalışma ışığı
yanar.
Her pompa için bir çalışma ışığı sipariş
edin.
Sistemde bir arıza oluşursa arıza ışığı
yanar.
Faz hatası arıza bildirimine neden olmaz.
Sistem çalışırken çalışma ışığı yanar.
Ampermetre, her pompa için bir fazın
akımını gösterir.
Her pompa için bir ampermetre sipariş
edin.
Akım:
• 6 A
• 16 A
-
• 25 A
• 40 A
• 100 A
• 160 A
• 250 A
• 400 A.
Voltmetre, şebeke fazları arasındaki ve
nötr iletken, N ve şebeke fazları
arasındaki şebeke voltajlarını gösterir.
Her pompa için bir voltmetre sipariş edin:
-
Açıklama:
• voltmetre, 500 V (iki fazlı)
• voltmetre, 500 V, değiştirme kontaklı
(tüm fazlar).
Bu seçenekle Control MPC bağlantıya
hazırdır, yani sigortaları ve motor yol
-
vericisini içerir. Pilot pompa, kablo
şemasında görülebilir.
Kontrol paneli sadece ana şalter kapalı
-
konumdaysa açılabilir.
Nötr iletkeni kapatmak için ana şalter
sadece tek fazlı motorlarla bağlantılı
olarak kullanılır. Kurulum sahasının yerel
-
kurallarına göre bu seçeneği seçin.
Standart olarak ana şalter, nötr iletkeni
kapatmaz.
Sistemini faz arızasına karşı korur.
-
Harici izleme için bir kuru kontak
mevcuttur.
Önceden
tanımlanmış
Control MPC
standardına dahil
Seçenekler
(Control
Konum A B
MPC için tip
anahtarı)
O11: -
O12: -
-
-
O15: -
O16: -
Kontrol
-
panelind
Kontrol
-
panelind
Kontrol
-
panelind
Kontrol
-
panelind
E F
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
- - -
339
