Konum Açıklama
3
X
Debi [m /sa.]
Y Harici kontrolör girişi [%]
F Debi
1-4 Pompa 1-4
Ayar aralığı
Bu ayarlar, açık devreyle bağlantılı olarak yapılmalıdır:
• Açık döngü
• Ayar noktası 1'i, açık döngüyü seç
• Harici ayar noktası etkisi
• Normal.
Kontrol panelinden ayarlama
Sisteme harici bir kontrol kaynağı seçmek için aşağıdaki adımları
takip edin:
• Çalıştırma > Diğer ayarlar > Kontrol modu.
• Seçin: Açık döngü.
1. Şu simgeye basın: × 2.
2. Seçin: Durdur
3. %100'e ayarlayın: Ayar noktası 1'i, açık döngüyü seç.
4. Ayarlar > Ana kontrolör > Harici ayar noktası etkisi > Analog
giriş ayarlarına git.
5. Ayarlar analog giriş ve aralığı seçin.
6. Seçin:
• Ölçülen giriş değeri. 4.3.8.1.1 ekranı görülür.
• Seçin: % 0-100 sinyal.
7. Şu simgeye basın: .
8. Minimum ve maksimum sensör değerlerini belirleyin.
9. Şu simgeye basın: × 2
10. Seçin:
• Giriş değerini etkileyenler:
• % 0-100 sinyal.
11. Şu simgeye basın: .
12. Seçin: Etki işlevini ayarla. Etki işlevinin belirlenmesi (4.1.3.2)
bölümüne de bakınız.
13. Nokta sayısını belirleyin.
14. 1. nokta için ayarlayın:
• Harici giriş değeri
• Ayar noktasını şu değere düşürür
15. Tüm seçili noktalar için 14. adımı tekrarlayın.
16. Şu simgeye basın: .
17. Saniye olarak belirleyin: Filtreleme süresi.
18. Seçin: Etkinleştirildi.
19. Şu simgeye basın: × 2.
20. Seçin:
• Çalıştırma
• Normal.
Sistem artık harici kontrolörle kontrol edilebilir.
Fabrika ayarları
Kapalı döngü.

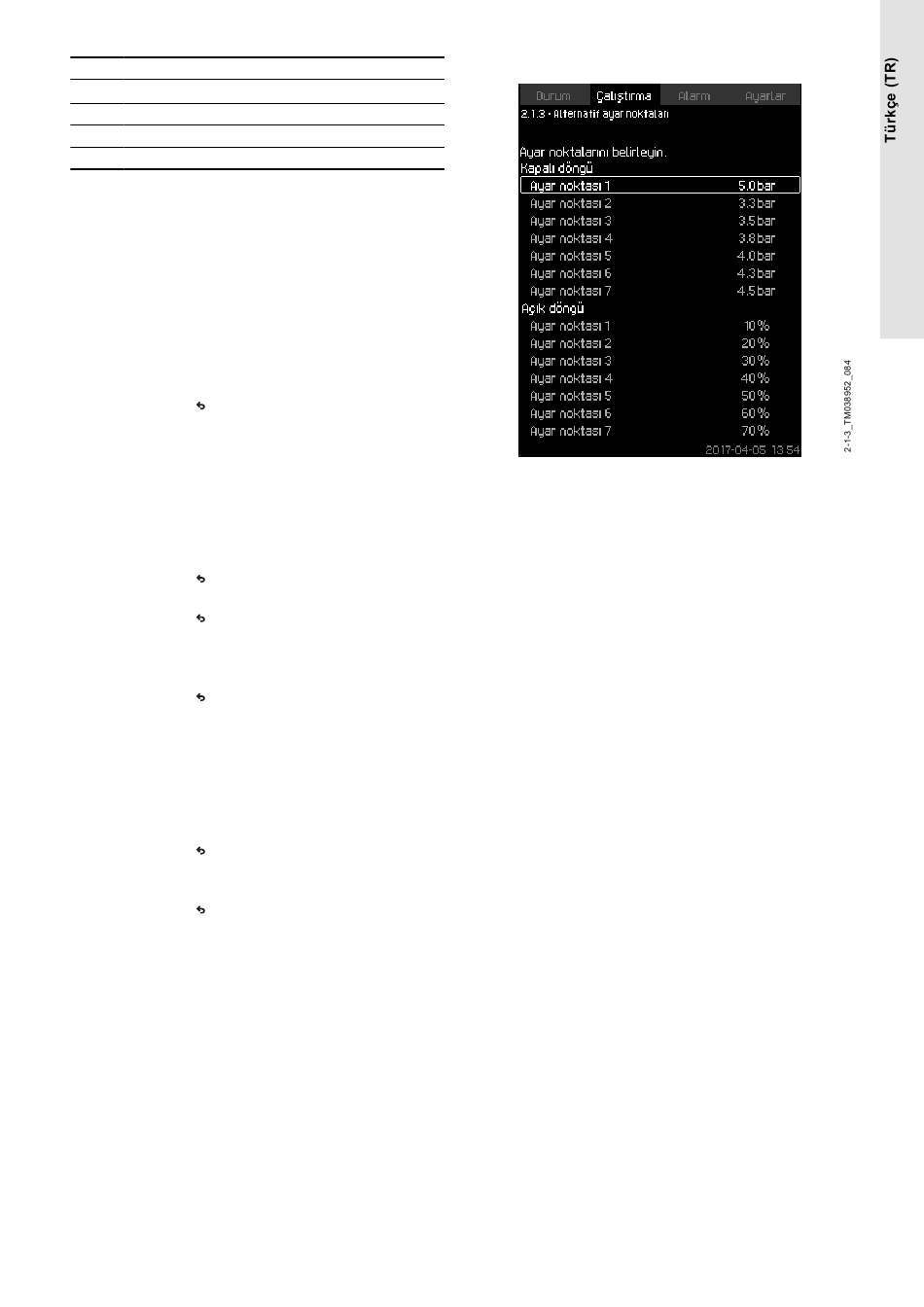

8.4.4 Alternatif ayar noktaları (2.1.3)
Alternatif ayar noktaları
Açıklama
Ana ayar noktası 1'e (Çalıştırma menüsündeki 2. ekranda
gösterilen) ek olarak, kapalı döngü kontrol modu için altı adet
alternatif ayar noktası belirleyebilirsiniz. Ayrıca, açık döngü kontrol
modu için yedi adet ayar noktası belirleyebilirsiniz.
Harici bağlantıları kullanarak alternatif ayar noktalarından birini
etkinleştirebilirsiniz. Alternatif ayar noktaları (4.1.2) ve Alternatif
ayar noktaları 2-7 (4.1.2.1 - 4.1.2.7) bölümlerine bakınız.
Ayar aralığı
Kapalı döngü kontrolü için ayar noktalarının ayar aralığı ana
sensörün aralığına bağlıdır. Birincil sensör (4.1.4) bölümüne
bakınız.
Açık döngü kontrol modunda ayar aralığı % 0-100 arasındadır.
Kontrol paneliyle ayar
• Çalıştırma > Diğer ayarlar > Alternatif ayar noktaları.
Ayar noktasını belirleyin.
Fabrika ayarları
Kapalı döngü kontrol modu için belirlenen ayar noktası 1, söz
konusu sistem için uygun bir değerdir.
Kapalı döngü kontrol modu için alternatif ayar noktaları 3 bardır.
Açık döngü kontrol modu için tüm ayar noktaları % 70'tir.
İlgili bilgilendirme
8.6.3 Alternatif ayar noktaları (4.1.2)
8.6.4 Alternatif ayar noktaları 2-7 (4.1.2.1 - 4.1.2.7)
8.6.7 Ana sensör (4.1.4)
