Grundfos Control MPC Montage- Und Betriebsanleitung Seite 360

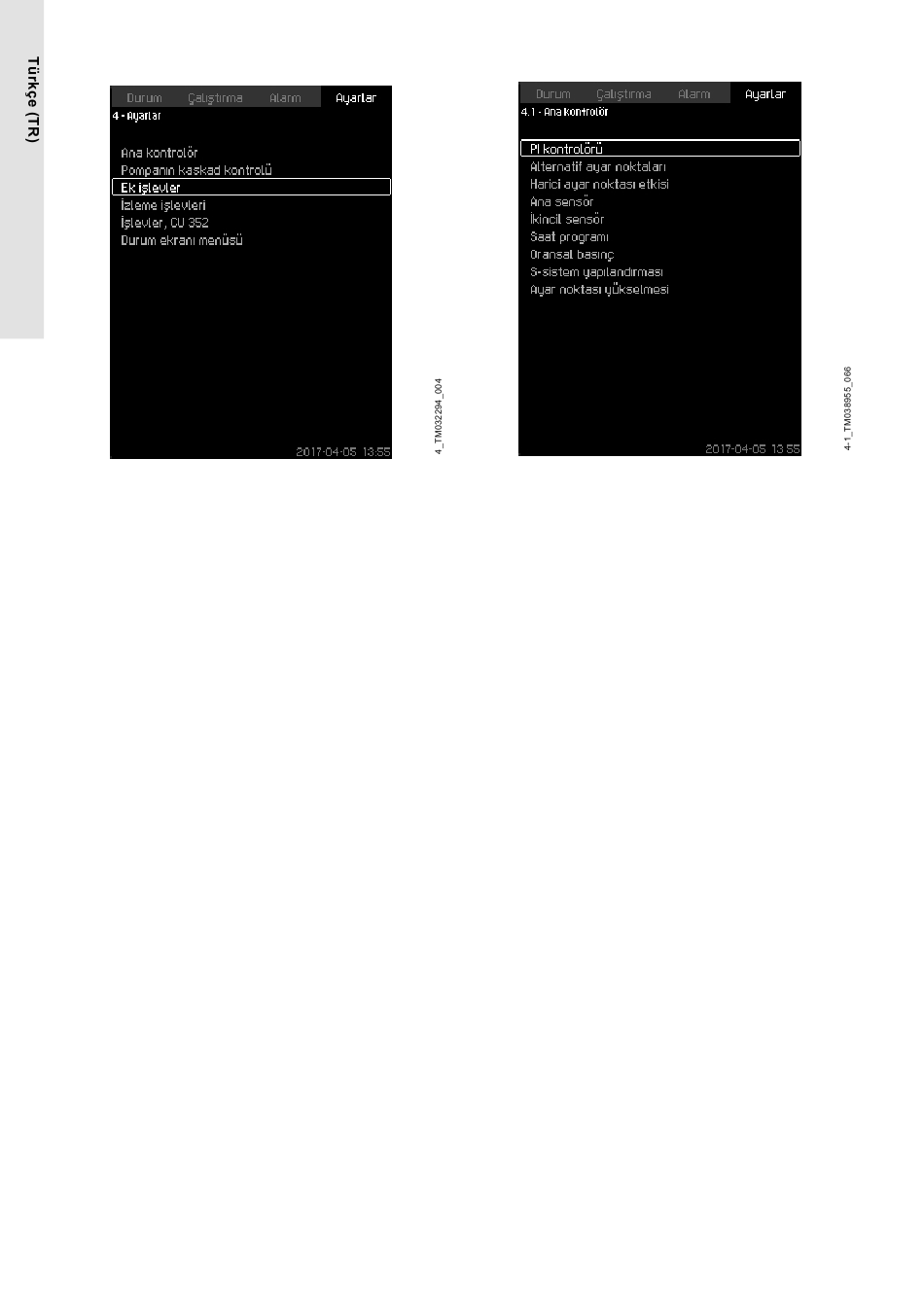

8.6 Ayarlar (4)
Ayarlar
Ayarlar menüsünden aşağıdaki fonksiyonları ayarlayabilirsiniz:
• Ana kontrolör
PI kontrolörü, Alternatif ayar noktaları, Harici ayar noktası
etkisi, Ana sensör, İkincil sensör, Saat programı, Oransal
basınç, S-sistem yapılandırması, Ayar noktası yükselmesi.
• Pompanın kaskad kontrolü
Çalıştırma/durdurma arasındaki min. süre., Maks. başlatma
sayısı/saat, Yedek pompa sayısı, Zorunlu pompa değişimi,
Pompa periyodik çalışt., Pompayı durdurma denemesi,
Pompa çalıştırma ve durdurma hızı, Min. performans,
Filtreleme süresi.
• Ek işlevler
Durdurma işlevi, Pilot Pompa, Yumuşak basınçlandırma,
Dijital girişler, Analog girişler, Dijital çıkışlar, Analog
çıkışlar, Sayaç girişleri, Acil durum çalışması, Min., maks.
ve kullanıcı tanımlı çalışma, Pompa eğrisi verileri, Kontrol
kaynağı, Sabit giriş basıncı, Debi hesabı, Kısıtlı çalışma,
Çoklu sensör ayarları.
• İzleme işlevleri
Kuru çalışma koruması, Min. basınç, Maks. basınç, Harici
hata, Sınır 1 aşıldı, Sınır 2 aşıldı, Pompalar çalışma
aralığının dışında, Basınç düşürme, Kayıt değerleri, Arıza,
ana sensör, Çek valf.
• İşlevler, CU 352
Ekran dili, Birimler, Tarih ve saat, Şifre, Ethernet, GENIbus
number, Yazılım durumu, Ekran 1, Ekran 2, Ekran 3.
• Ürünün servisi için İngiliz İngilizcesi servis dili olarak
ayarlanabilir. Bu işlevlerin düzgün bir biçimde ayarlanabilmesi
için genellikle sistemin açık olması gerekir.
360
8.6.1 Ana kontrolör (4.1)
Ana kontrolör
Açıklama
Bu menüde, ana kontrolörle ilgili işlevleri ayarlayabilirsiniz.
Aşağıdaki işlevlerden birini kullanarak işlevsellik genişletilecekse
ayarların bu menüden yapılması gerekir:
• PI kontrolörü
• Alternatif ayar noktaları
• Harici ayar noktası etkisi
• Ana sensör
• İkincil sensör
• Saat programı
• Oransal basınç
• S-sistem yapılandırması.
