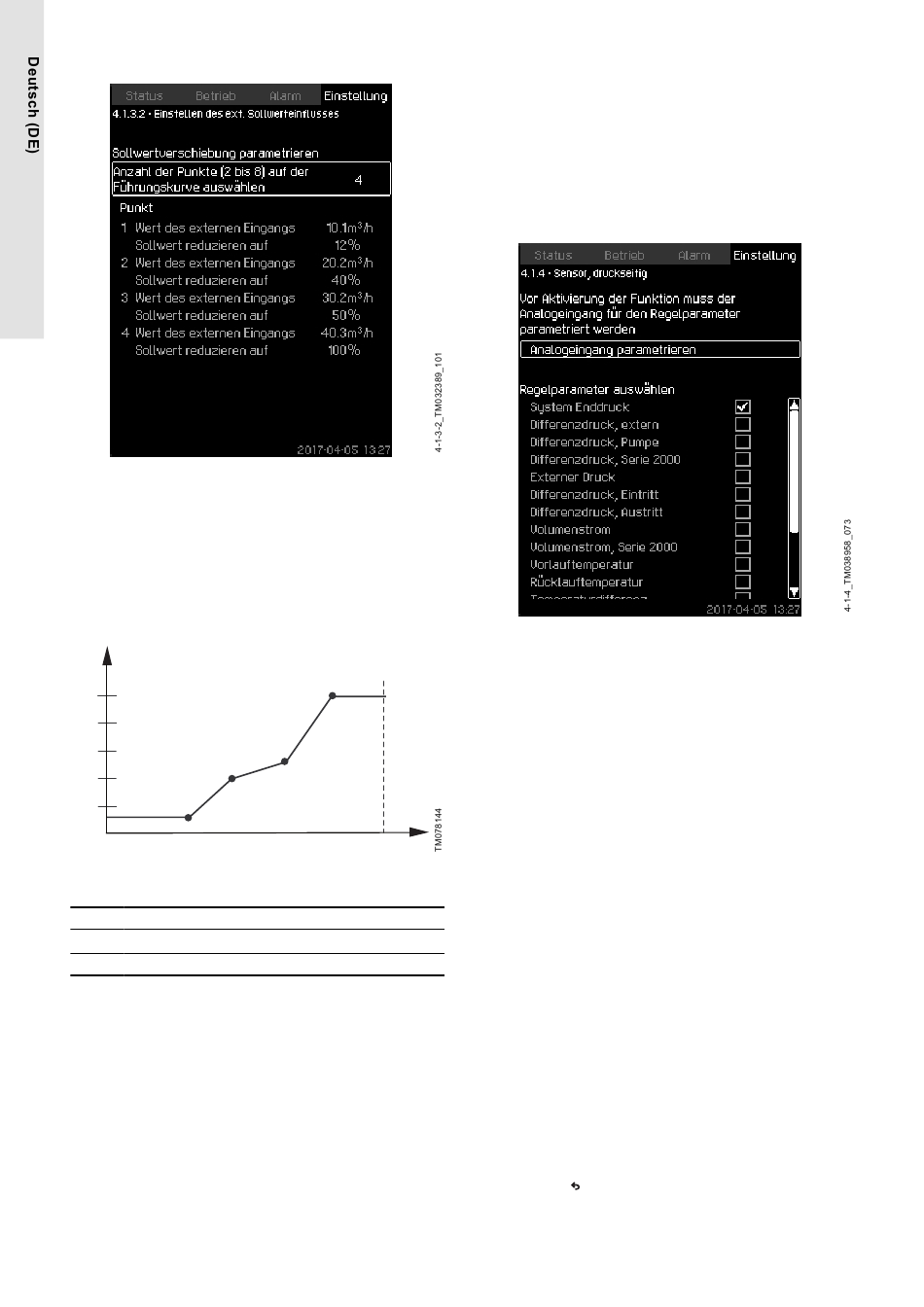

8.6.6 Einstellen des ext. Sollwerteinflusses (4.1.3.2)
Einstellen des ext. Sollwerteinflusses
Bedeutung
Hier kann das Verhältnis zwischen dem Messparameter, über
den der Sollwert angepasst werden soll, und der erforderlichen
Führungsgröße in Prozent eingestellt werden.
Die Funktion wird durch Eingabe von maximal acht Werten in
eine Tabelle definiert. Die Eingabe der Werte erfolgt über das
Bedienfeld.
Beispiel:
Y
100
80
60
2
40
1
20
Verhältnis zwischen Sollwertverschiebung und Förderstrom
Pos.
Beschreibung
3
X
Förderstrom [m
/h]
Y
Sollwertverschiebung [%]
Die Steuerung zieht gerade Linien zwischen den Punkten.
Zwischen der unteren Grenze des Sensormessbereichs (im
3
Beispiel 0 m
/h) und dem ersten Punkt wird eine horizontale Linie
gezogen. Dasselbe gilt für die Verbindung vom letzten Punkt bis zur
oberen Grenze des Sensormessbereichs (im Beispiel 50 m
Einstellmöglichkeiten
Es können zwei bis acht Punkte ausgewählt werden. Jeder Punkt
gibt das Verhältnis zwischen dem Wert des Parameters, der den
Sollwert verändern soll, und der Führungsgröße wieder.
Einstellungen über das Bedienfeld
Einstellung > Primärsteuerung > Externe Sollwertführung.
1. Stellen Sie die Funktion für die Sollwertverschiebung ein.
2. Stellen Sie die Anzahl der Punkte ein.
116
4
3
50
X
3
/h).
3. Stellen Sie Folgendes ein: Wert des externen Eingangs (Punkt
1).
4. Stellen Sie Folgendes als Prozentwert ein: Sollwert reduzieren
auf (Punkt 1).
5. Wiederholen Sie die Schritte 2 bis 4 für alle gewünschten
Parameter.
Werkseinstellung
Die Funktion ist deaktiviert.
8.6.7 Sensor, druckseitig (4.1.4)
Sensor, druckseitig
Bedeutung
Auf dieser Bildschirmseite werden der Regelparameter der Anlage
ausgewählt und der Sensor zum Messen des Parameters
eingestellt.
Einstellmöglichkeiten
System Enddruck
Differenzdruck, extern
Differenzdruck, Pumpe
Differenzdruck, Serie 2000
Externer Druck
Differenzdruck, Eintritt
Differenzdruck, Austritt
Volumenstrom
Volumenstrom, Serie 2000
Vorlauftemperatur
Rücklauftemperatur
Temperaturdifferenz
Umgebungstemperatur
Rücklauftemperatur, extern
0-100 % Signal
Nicht aktiviert.
Einstellungen über das Bedienfeld
Einstellung > Primärsteuerung > Sensor, druckseitig
> Analogeingang parametrieren. Die Bildschirmseite
Analogeingänge (4.3.8).
1. Wählen Sie den Analogeingang (AI) für den primären Sensor
aus und stellen Sie die Parameter ein.
2. Drücken Sie .
3. Wählen Sie den Regelparameter für den primären Sensor aus.
