8.6.63 Fallo externo (4.4.4)
Fallo externo
Descripción
Esta función se utiliza cuando la unidad de control CU 352 puede
recibir una señal de avería de un contacto externo. En caso de
avería externa, la unidad de control CU 352 indicará un aviso o
una alarma. En caso de alarma, el sistema cambia a otro modo de
funcionamiento manual, por ejemplo, Parada.
Rango de ajustes
• Selección de una entrada digital para la función.
• Configuración del retardo desde el cierre del contacto hasta la
reacción de la unidad de control CU 352.
• Reacción en caso de avería externa: aviso o alarma y cambio
de modo de funcionamiento.
• Rearranque después de la alarma: Manual o Auto.

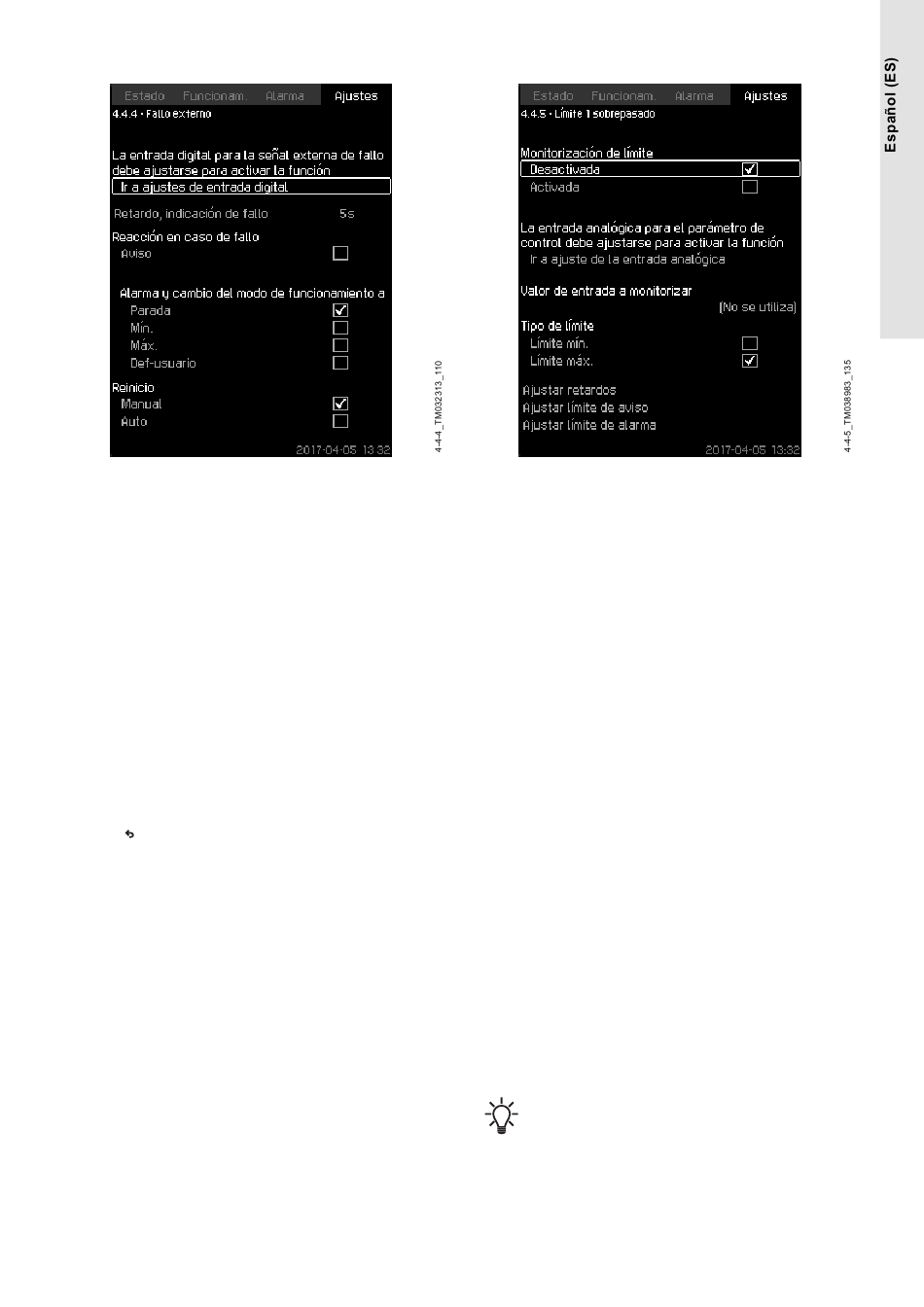

Configuración a través del panel de control
• Ajustes > Funciones de monitorización > Fallo externo > Ir
a ajustes de entrada digital. Aparecerá la pantalla Entradas
digitales (4.3.7).
1. Ajuste la entrada para Fallo externo.
2. Pulse .
3. Ajuste: Retardo, indicación de fallo.
4. Si solo es necesario un aviso en caso de avería externa,
seleccione Aviso. Si el sistema debe generar una alarma y
cambiar el modo de funcionamiento en caso de avería externa,
seleccione el modo de funcionamiento Manual o Auto.
Ajustes de fábrica
La función está desactivada. Si se activa la función, se aplicarán
los siguientes ajustes de fábrica:
• Retardo: 5 segundos.
• Modo de funcionamiento en caso de alarma: Parada.
• Rearranque: Manual.
Información relacionada
8.6.28 Entradas digitales (4.3.7)
8.6.64 Límite 1 sobrepasado (4.4.5-4.4.6)
Límite 1 sobrepasado
Descripción
Esta función permite a la unidad de control CU 352 monitorizar
los límites definidos para valores analógicos. Reaccionará si
los valores sobrepasan los límites. Cada límite puede ajustarse
como un valor máximo o mínimo. Para cada uno de los valores
monitorizados, deben definirse un límite de aviso y un límite de
alarma.
Esta función permite monitorizar a la vez dos puntos distintos de un
sistema de bombeo; por ejemplo, la presión que recibe un usuario y
la presión de descarga de la bomba. Esto garantiza que la presión
de descarga no alcance un valor crítico.
Si el valor sobrepasa el límite de aviso, se generará un aviso. Si el
valor sobrepasa el límite de alarma, las bombas se pararán.
Puede configurar un retardo entre la detección de un límite
sobrepasado y la activación del aviso o la alarma. También puede
configurar un retardo para el restablecimiento de un aviso o una
alarma.
El restablecimiento de un aviso puede hacerse de forma
automática o manual.
Si el parámetro Tipo de límite está ajustado en Límite máx., se
puede configurar una alarma para que se restablezca automática
o manualmente. Si el parámetro Tipo de límite está ajustado
en Límite mín., se puede configurar una alarma para que se
restablezca solo manualmente.
El rearranque se puede retardar durante un tiempo ajustable.
También puede establecerse un retardo de arranque para
garantizar que el sistema llegue a un estado estacionario antes de
que se active la función.
Rango de ajustes
• Selección de una entrada analógica para la función
• Valor de entrada a monitorizar
• Tipo de límite (Límite mín. y Límite máx.)
• Límite de aviso
• Límite de alarma
Configuración a través del panel de control
Las entradas analógicas deben configurarse
correctamente antes de activar la función. Consulte la
sección "Entradas analógicas (4.3.8)".
• Ajustes > Funciones de monitorización > Límite 1
sobrepasado / Límite 2 sobrepasado > Ir a ajuste de la
entrada analógica.
