8.6.66 Pressure relief (4.4.8)
Pressure relief
Опис
Ця функція призначена для зниження тиску в трубах шляхом
відкриття електромагнітного клапана в разі перевищення
заданої межі. Якщо тиск не знижується протягом заданого часу,
електромагнітний клапан буде закритий, і може бути видане
попередження.
1. Відкриття електромагнітного клапана.
2. Закриття електромагнітного клапана.
3. Відкриття електромагнітного клапана.
4. Активація попередження.
5. Закриття електромагнітного клапана, скидання
попередження.
Y
2
1
A
B
Pressure relief
Поз. Опис
A Тиск відкриття клапана
B Тиск відкриття клапана мінус діапазон
C Затримка попередження
D Діапазон
Діапазон налаштування
• Налаштування цифрового виходу.
• Налаштування тиску, що підлягає контролю.
• Налаштування тиску відкриття клапана.
• Налаштування діапазону тиску відкривання клапана.
• Налаштування попередження або аварійного сигналу.
3 4 5
D
X
C

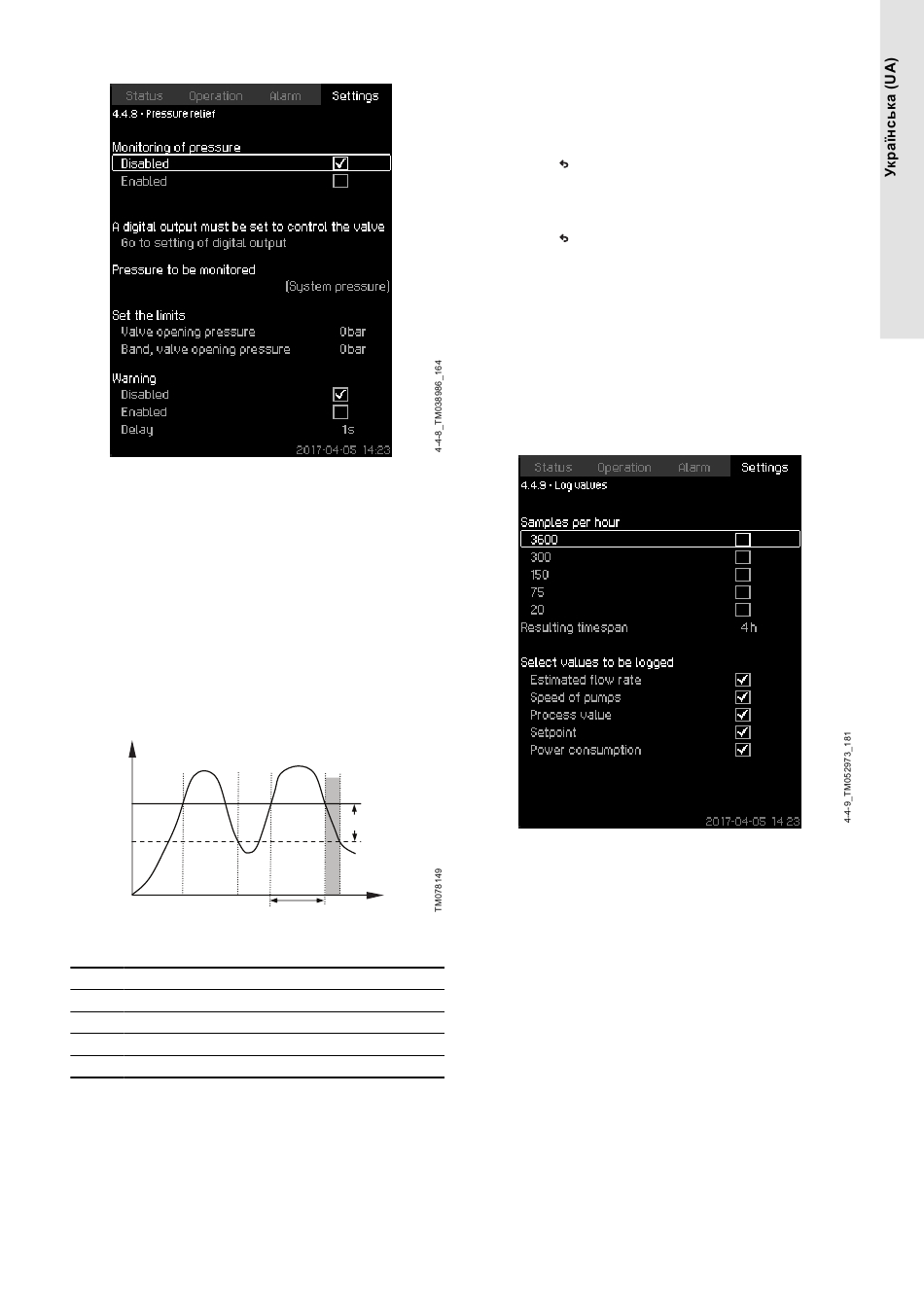

Налаштування за допомогою панелі керування
• Settings > Monitoring functions > Pressure relief > Go to
setting of digital output.
1. Виберіть цифровий вихід.
2. Виберіть: Pressure relief valve.
3. Натисніть × 2.
4. Виберіть: Pressure to be monitored
• Виберіть: Outlet pressure, System pressure або External
pressure.
5. Натисніть .
6. Виберіть і встановіть:
• Valve opening pressure
• Band, valve opening pressure.
7. Виберіть: Warning > Disabled або Enabled.
8. Установіть: Delay. (Встановлюється лише у випадку, якщо
активовано попередження).
9. Виберіть: Enabled.
Заводські налаштування
Функцію деактивовано.
8.6.67 Log values (4.4.9)
Log values
Опис
Виберіть значення для реєстрації в журналі та кількість зразків
за годину. Показано отриманий проміжок часу. Після спливання
цього проміжку часу попередньо зареєстровані значення будуть
видалені та замінені новими.
Значення журналу
• Estimated flow rate (лише якщо не встановлено витратомір)
• Speed of pumps
• Process value
• Setpoint
• Power consumption (системи MPC-E)
• Inlet pressure (якщо встановлено датчик тиску на вході)
Діапазон налаштування
Samples per hour: 1-3600.
Налаштування за допомогою панелі керування
• Settings > Monitoring functions > Log values.
1. Установіть: Samples per hour.
2. Виберіть значення для реєстрації в журналі.
