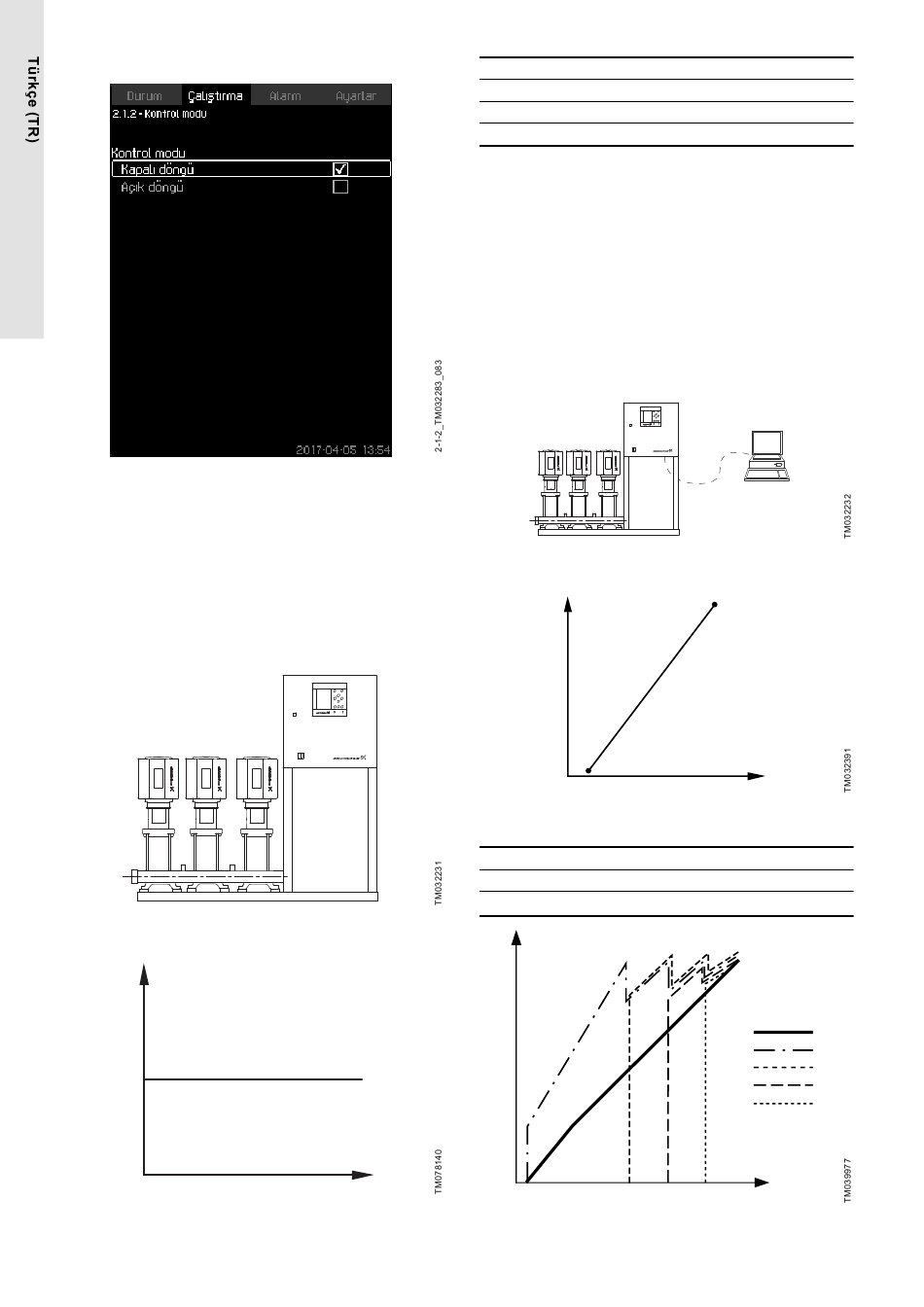

8.4.3 Kontrol modu (2.1.2)
Kontrol modu
Açıklama
Kapalı ve açık devre olmak üzere iki kontrol modu vardır.
Kapalı döngü
Tipik kontrol modu, dahili PI kontrolörünün bulunduğu Kapalı
döngü modudur. PI kontrolörü, sistemin seçili ayar noktasına
ulaşmasını ve bu şekilde sürdürülmesini sağlar. Performans, kapalı
devre için belirlenen ayar noktasını temel alır. Aşağıdaki şekillere
bakınız.
Dahili PI kontrolörü (kapalı devre) tarafından kontrol edilen sistem
Y
A
Kapalı devre için düzenleme eğrisi
354
Konum
X
Y
A
Kontrol panelinden ayarlama
• Çalıştırma > Diğer ayarlar > Kontrol modu > Kapalı döngü.
Ayar noktasını belirleyin. Çalışma (2) ve Alternatif ayar noktaları
(2.1.3) bölümlerine bakınız.
Açık döngü
Açık devre kontrol modunda, pompa sabit hızda çalışır. Pompa
devri, kullanıcı tarafından ayarlanan performans ile hesaplanır
(%0-100). Yüzde olarak gösterilen pompa performansı, debi ile
orantılıdır.
Açık devre kontrol modu genellikle, harici bir sinyal vasıtasıyla
performansı kontrol eden harici kontrolör tarafından sistem kontrol
edildiğinde kullanılır. MPC sistemine bağlı bir bina yönetim sistemi
harici kontrolöre örnek verilebilir. Bu durumlarda Hydro MPC bir
aktüatör gibi çalışır.
Harici kontrolörlü sistem (açık devre)
Açık devre için düzenleme eğrisi
Konum Açıklama
X
Y
Y
100
75
50
25
X
5
Açık devreki MPC-E'nin düzenleme eğrisi
Açıklama
Süre [sn.]
P [bar]
Ayar noktası
Y
0
5
Harici kontrolör girişi [%]
3
Debi [m /sa.]
50 70.7 86.6
X
F
1
2
3
4
X
100
