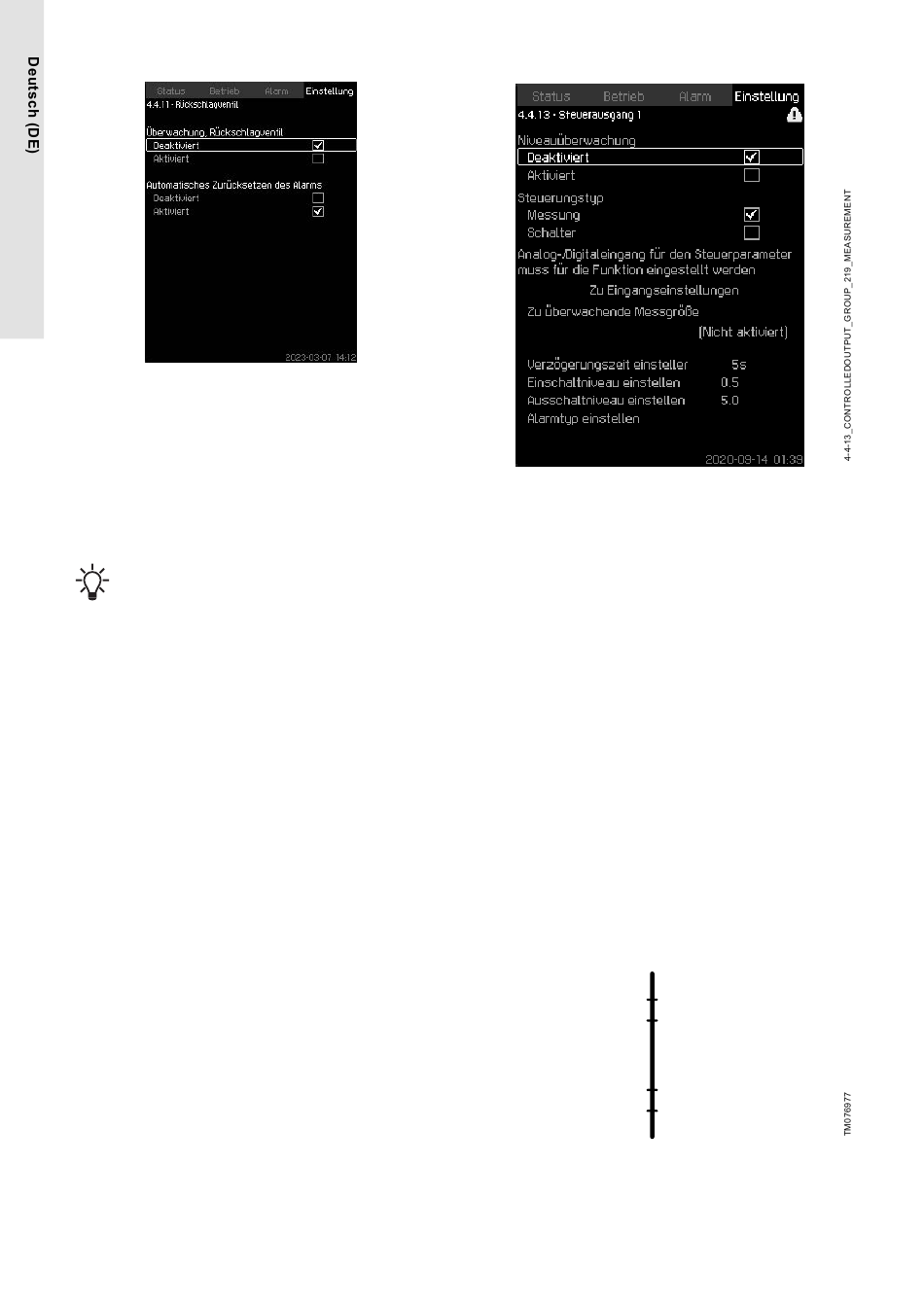

8.6.69 Rückschlagventil (4.4.11)
Rückschlagventil
Bedeutung
Mithilfe dieser Funktion kann die CU 352 erkennen, ob eine
Leckage oder eine Störung an einem Rückschlagventil vorliegt.
Eine kleinere Leckage führt zu einer Warnung, sobald fünf
Vorfälle vorliegen. Bei einem fehlerhaften Rückschlagventil wird
sofort ein Alarm ausgegeben und die Pumpe wird abgeschaltet.
Denn in diesem Fall ist der Motor nicht in der Lage, den
Rückfluss zu bewältigen, der durch die Pumpe mit dem fehlerhaften
Rückschlagventil entsteht.
Diese Funktion ist nur für MPC-E-Anlagen mit MGE-
Motoren der Modelle G, H, I oder J verfügbar.
Einstellmöglichkeiten
Überwachung, Rückschlagventil: Aktiviert oder Deaktiviert.
Automatisches Zurücksetzen des Alarms: Aktiviert oder
Deaktiviert.
Einstellungen über das Bedienfeld
Einstellung > Überwachungsfunktionen > Rückschlagventil
1. Aktivieren Sie die Funktion.
2. Wählen Sie aus, ob Automatisches Zurücksetzen des
AlarmsDeaktiviert sein soll.
Werkseinstellung
Die Funktion ist Aktiviert.
154
8.6.70 Geregelter Ausgang 1-2 (4.4.13-4.4.14)
Geregelter Ausgang 1–2
Bedeutung
Mithilfe dieser Funktion kann die CU 352 bis zu vier verschiedene
Grenzwerte über eine Reihe von Anzeigen (Schalter und/oder
Analogwerte) überwachen und einen Digitalausgang aktivieren.
Diese vier Grenzwerte sind Start, Stop, High und Low.
Die Reaktion des Digitalausgangs hängt von der Art der
Überwachung ab. Diese kann „Normal" oder „Inverse" sein.
„Inverse" bedeutet, dass die Funktion der Anzeigen (Schalter
und/oder Analogwerte) entgegengesetzt zu ihrer Funktion im
Normalbetrieb arbeitet. Wird bei „Normal" beispielsweise die
Anwendung Behälterbefüllung verwendet, wird bei „Inverse" die
Anwendung Tank emptying verwendet.
Normal geregelter Ausgang:
1. Low: Sinkt der Füllstand unter den unteren Grenzwert,
wird eine Warnung ausgegeben und der Digitalausgang
Geregelter Ausgang, NIedrig aktiviert. Gleichzeitig wird der
Digitalausgang Geregelter Ausgang deaktiviert, falls er nicht
zuvor deaktiviert wurde.
2. Einschalten: Sinkt der Füllstand unter den Eingangsgrenzwert,
wird der Digitalausgang Geregelter Ausgang aktiviert.
3. Ausschalten: Übersteigt der Füllstand den Stopp-Grenzwert,
wird der Digitalausgang Controlled output deaktiviert.
4. High: Wenn der Füllstand den oberen Grenzwert überschreitet,
wird eine Warnung ausgegeben und der Digitalausgang
Geregelter Ausgang, Hoch aktiviert. Gleichzeitig wird der
Digitalausgang Geregelter Ausgang aktiviert, falls er nicht
zuvor aktiviert wurde.
Geregelter Ausgang
H
2
1
L
