8.6.63 External fault (4.4.4)
External fault
Опис
Ця функція використовується, коли CU 352 може отримувати
сигнал несправності від зовнішнього контакту. У разі
зовнішньої несправності CU 352 видає попередження або
аварійний сигнал. Після отримання аварійного сигналу система
переходить в інший ручний режим роботи, наприклад, Stop.
Діапазон налаштування
• Вибір цифрового входу для функції.
• Налаштування часової затримки від моменту замикання
контакту до початку реагування блоку CU 352.
• Реакція в разі зовнішньої несправності: Попередження або
аварійний сигнал і зміна робочого режиму.
• Повторний запуск після аварійного сигналу: Manual або
Auto.
Налаштування за допомогою панелі керування

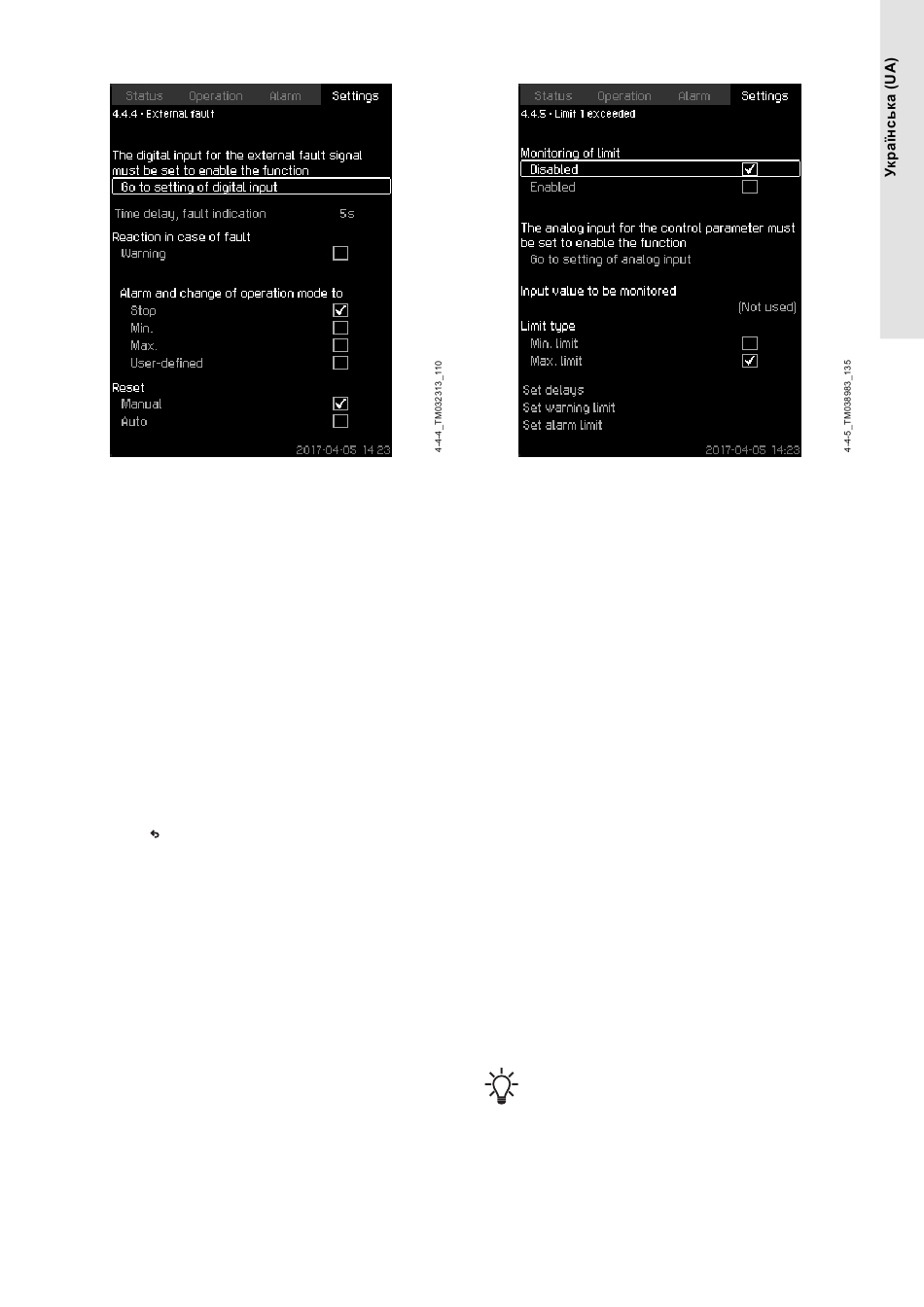

• Settings > Monitoring functions > External fault > Go to
setting of digital input. З'явиться екран Digital inputs (4.3.7).
1. Встановіть вхід на External fault.
2. Натисніть .
3. Установіть: Time delay, fault indication.
4. Якщо попередження вимагається лише в разі зовнішньої
несправності, виберіть Warning. Якщо від системи
вимагається подача аварійного сигналу та зміна режиму
роботи в разі зовнішньої несправності, виберіть режим
роботи Manual або Auto.
Заводські налаштування
Функцію деактивовано. Якщо функцію активовано, заводські
налаштування є такими:
• Часова затримка: 5 секунд.
• Режим роботи в разі аварійного сигналу: Stop.
• Повторний запуск: Manual.
Супутня інформація
8.6.28 Digital inputs (4.3.7)
8.6.64 Limit 1 exceeded (4.4.5 - 4.4.6)
Limit 1 exceeded
Опис
За допомогою цієї функції CU 352 може контролювати
задані межі аналогових значень. Блок керування реагує
в разі перевищення меж. Для кожної межі можна
встановити максимальне або мінімальне значення. Для кожного
контрольованого значення необхідно визначити межу для
видачі попередження та межу для видачі аварійного сигналу.
Ця функція дозволяє одночасно контролювати дві різні робочі
точки в насосній системі, наприклад, тиск із боку споживача й
тиск на виході насоса. Це виключає можливість того, що тиск на
виході досягне критичного значення.
Якщо тиск перевищує межу для видачі попередження,
видається попередження. Якщо тиск перевищує межу для
видачі аварійного сигналу, насоси зупиняються.
Можна встановити часову затримку між моментом виявлення
перевищення межі та спрацюванням попередження або
аварійного сигналу. Можна також встановити затримку скидання
попередження або аварійного сигналу.
Попередження може бути скинуте автоматично або вручну.
Якщо Limit type встановлено на Max. limit, можна встановити
автоматичне або ручне скидання аварійного сигналу. Якщо
Limit type встановлено на Min. limit, можна встановити лише
ручне скидання аварійного сигналу.
Повторний запуск можна виконати із заданою затримкою.
Можна також встановити затримку запуску, щоб система
досягла сталого стану до активації функції.
Діапазон налаштування
• Вибір аналогового входу для функції
• Input value to be monitored
• Limit type (Min. limit та Max. limit)
• Межа для видачі попередження
• Межа для видачі аварійного сигналу.
Налаштування за допомогою панелі керування
Слід належним чином налаштувати аналогові входи до
того, як функцію буде активовано. Див. розділ
«Аналогові входи» (4.3.8).
• Settings > Monitoring functions > Limit 1 exceeded / Limit 2
exceeded > Go to setting of analog input.
