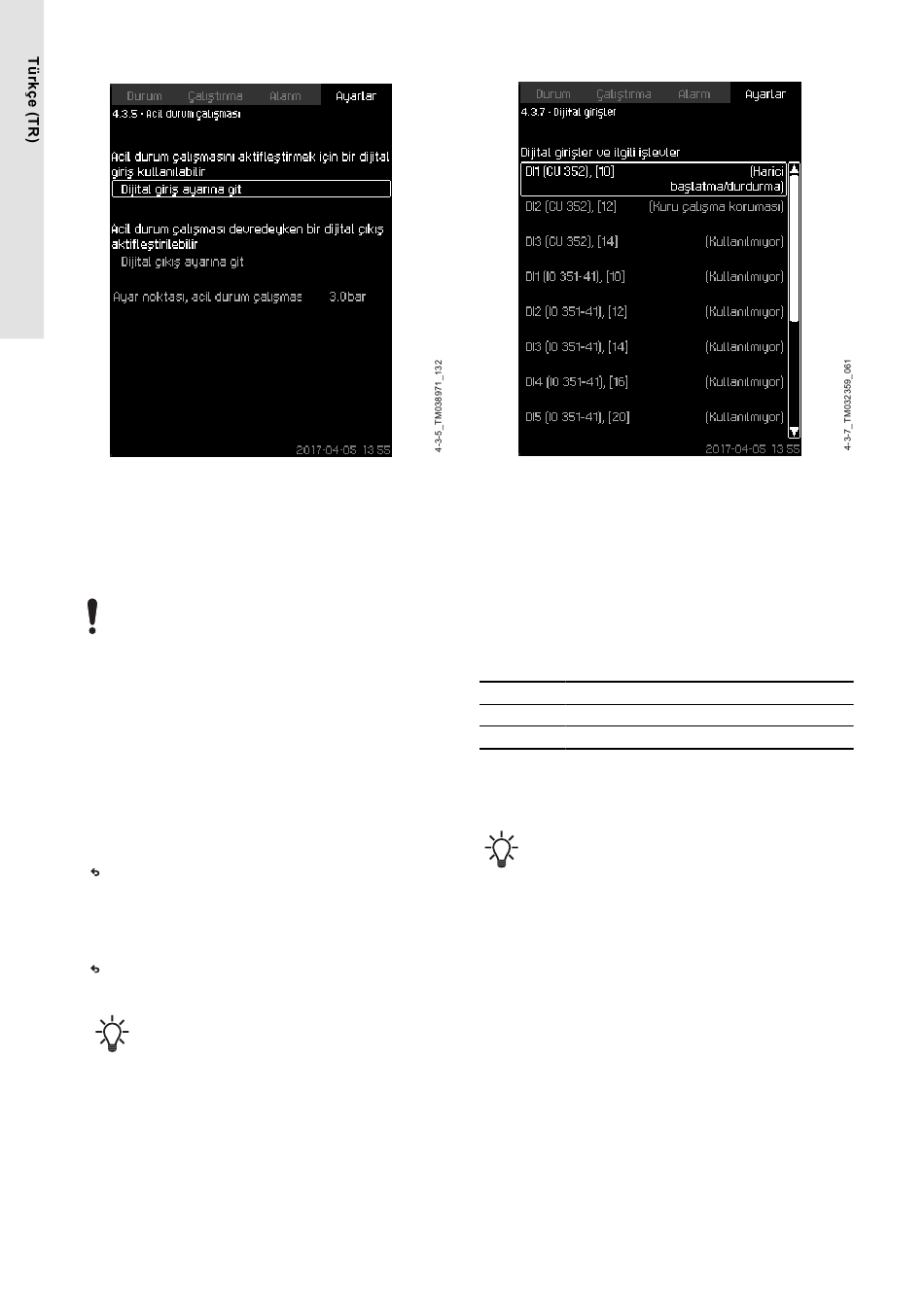

8.6.27 Acil durum çalışması (4.3.5)
Acil durum çalışması
Açıklama
Bu işlev hidrofor uygulamalarında kullanılır. Bu işlev
etkinleştirildiğinde, pompalar uyarıları ve alarmları dikkate almadan
çalışmaya devam eder. Pompalar bu işlev için özel olarak belirlenen
bir ayar noktasına göre çalışır.
Sensör arızalandığında, ana pompa ve yedek pompa %
100 hızda çalışır.
Ayar aralığı
• Dijital girişin ayarlanması, Dijital girişler (4.3.7) bölümüne
bakınız.
• Dijital çıkışın ayarlanması, Dijital çıkışlar (4.3.9) bölümüne
bakınız.
• Acil durum çalışması için ayar noktasının ayarlanması.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Acil durum çalışması > Dijital giriş
ayarına git.
1. Seçim yapın: Dijital girişler.
2. Seçim yapın: Acil durum çalışması.
3. düğmesine 2 kez basın.
4. Seçim yapın: Dijital çıkış ayarına git.
5. Seçim yapın: Dijital çıkışlar.
6. Seçim yapın: Acil durum çalışması.
7. düğmesine 2 kez basın.
8. Ayarlayın: Ayar noktası, acil durum çalışması.
Yukarıda açıklanan bu işlevi ayarladığınızda Sistemin
çalışma modu ekranından da işlevi
etkinleştirebilirsiniz.
İlgili bilgilendirme
8.4.2 Sistemin çalışma modu (2.1.1)
8.6.28 Dijital girişler (4.3.7)
8.6.33 Dijital çıkışlar (4.3.9)
378
8.6.28 Dijital girişler (4.3.7)
Dijital girişler
Açıklama
Bu menüde, CU 352'nin dijital girişlerini ayarlayabilirsiniz. DI1
dışında her giriş etkinleştirilebilir ve belirli bir işlevle ilişkilendirilebilir.
Standart bir sistemde üç tane dijital giriş bulunur. Sistemde IO 351B
modülü (opsiyonel) bulunuyorsa dijital giriş sayısı 12'ye çıkar.
Tüm dijital girişler, sistemdeki fiziki konumları belirlenebilecek
şekilde gösterilir.
Örnek
DI1 (IO 351-41), [10]:
DI1: Dijital giriş No 1
(IO 351-41): IO 351, GENIbus numarası 41
[10]: Terminal No 10
Farklı dijital girişlerin bağlantılarıyla ilgili daha fazla bilgi için kontrol
paneli ile verilen kablo bağlantı şemasına bakın.
Ayar aralığı
DI1 (CU 352) seçilemez.
Kontrol panelinden ayarlama
• Ayarlar > Ek işlevler > Dijital girişler.
