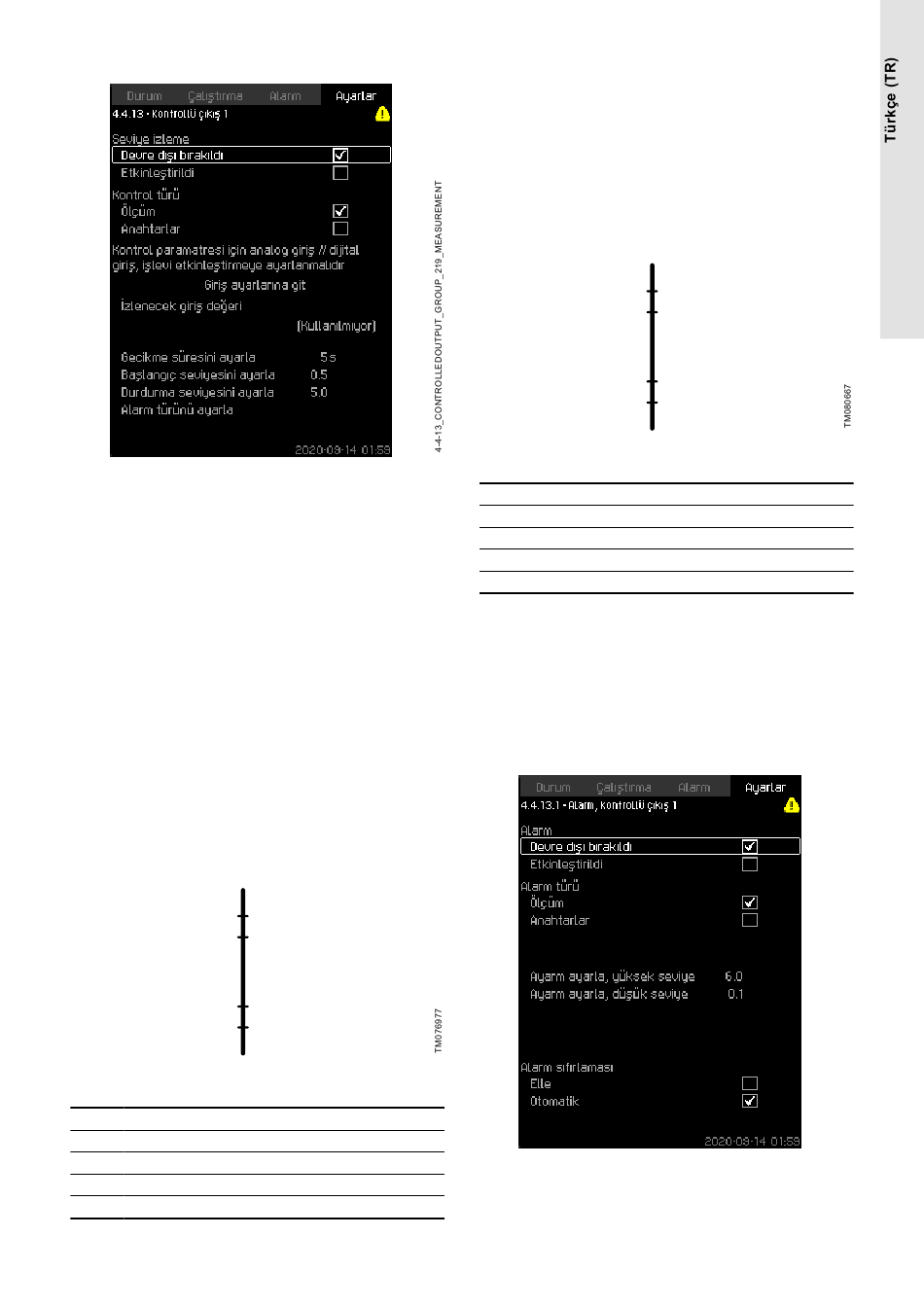

8.6.70 Kontrollü çıkış 1-2 (4.4.13 - 4.4.14)
Kontrollü çıkış 1-2
Açıklama
Bu işlevle CU 352, bir gösterge (şalterler ve / veya analog
değerler) vasıtasıyla dört farklı limiti izleyebilir ve bir dijital çıkışı
etkinleştirebilir. Bu dört limit Başlat, Durdur, Yüksek ve Düşük
şeklindedir. Dijital çıkışın tepkisi, izleme tipine bağlıdır; bu değer
Normal veya Ters olabilir. Ters, göstergelerin işlevi (anahtarlar ve /
veya analog değerler) normal işlevinin tersine çalıştığını belirtir.
Örneğin Normal, uygulamasını kullandığında Ters, Tank emptying
uygulamasını kullanır.
Normal kontrollü çıkış:
1. Düşük: Seviye Düşük limitin altına düşerse bir uyarı oluşur ve
Controlled output, Low dijital çıkışını etkinleştirir ve önceden
devre dışı bırakılmamışsa Controlled output dijital çıkışını
eşzamanlı olarak devre dışı bırakır.
2. Başlat: Seviye, Başlat limitinin altına düşerse Kontrollü çıkış
dijital çıkışı etkinleştirilir.
3. Durdur: Seviye, Durdurma limitini aşarsa Kontrollü çıkış dijital
çıkışı devre dışı bırakılır.
4. Yüksek: Seviye, Yüksek limiti aşarsa bir uyarı oluşur ve
Controlled output, High dijital çıkışını etkinleştirir ve önceden
devre dışı bırakılmamışsa Controlled output dijital çıkışını
eşzamanlı olarak devre dışı bırakır.
Kontrollü çıkış
Konum Açıklama
H Yüksek
2 Durdurma
1 Başlat
L Düşük
Ters kontrollü çıkış:
H
2
1
L
1. Düşük: Seviye Düşük limitin altına düşerse, bir uyarı oluşur ve
Kontrollü çıkış, Düşük dijital çıkışını etkinleştirir ve önceden
devre dışı bırakılmamışsa Kontrollü çıkış dijital çıkışını
eşzamanlı olarak devre dışı bırakır.
2. Durdur: Seviye, Durdur limitinin altına düşerse Kontrollü çıkış
dijital çıkışı devre dışı bırakılır.
3. Başlat: Seviye Başlat limitini aşarsa Kontrollü çıkış dijital çıkışı
etkinleştirilir.
4. Yüksek: Seviye Yüksek limiti aşarsa bir uyarı oluşur ve
Kontrollü çıkış dijital çıkışını etkinleştirir ve önceden devre
dışı bırakılmamışsa Kontrollü çıkış, Yüksek dijital çıkışını
eşzamanlı olarak etkinleştirir.
Ters kontrollü çıkış
Konum Açıklama
H Yüksek
1 Başlat
2 Durdurma
L Düşük
Ayar aralığı
1. Alarm tipi: ölçümü veya anahtarları seçin.
2. Gecikme süresini belirleyin: Aşılan göstergenin tespiti ile dijital
çıkışın etkinleştirilmesi arasında bir gecikme ayarlanabilir.
3. Başlangıç seviyesini ayarlayın: çıkışı etkinleştirmek için
başlatma seviyesini belirleyin ( Anahtarlar seçilirse gizlenir).
4. Durdurma seviyesini ayarlayın: çıkışı devre dışı bırakmak için
durdurma seviyesini ayarlayın (Anahtarlar seçilirse gizlenir).
5. Alarm tipini'ni ayarlayın: alarmı yapılandırın.
Alarm ölçümü
H
1
2
L
