8.6.56 Fonctions, surveillance (4.4)
Fonctions, surveillance
Description
Le système possède une série de fonctions qui surveillent en
permanence le fonctionnement.
Le premier but de ces fonctions de surveillance est d'assurer que
les défauts n'endommagent pas les pompes ni le système.
Plage de réglage
• Protection contre la marche à sec (4.4.1)
• Pression min. (4.4.2)
• Pression max. (4.4.3)
• Défaut externe (4.4.4)
• Limit 1 dépassée (4.4.5 - 4.4.6)
• Pompes en dehors de la plage de service (4.4.7)
• Décharge de pression (4.4.8)
• Consigner les valeurs (4.4.9)
• Défaut, capteur retour (4.4.10).

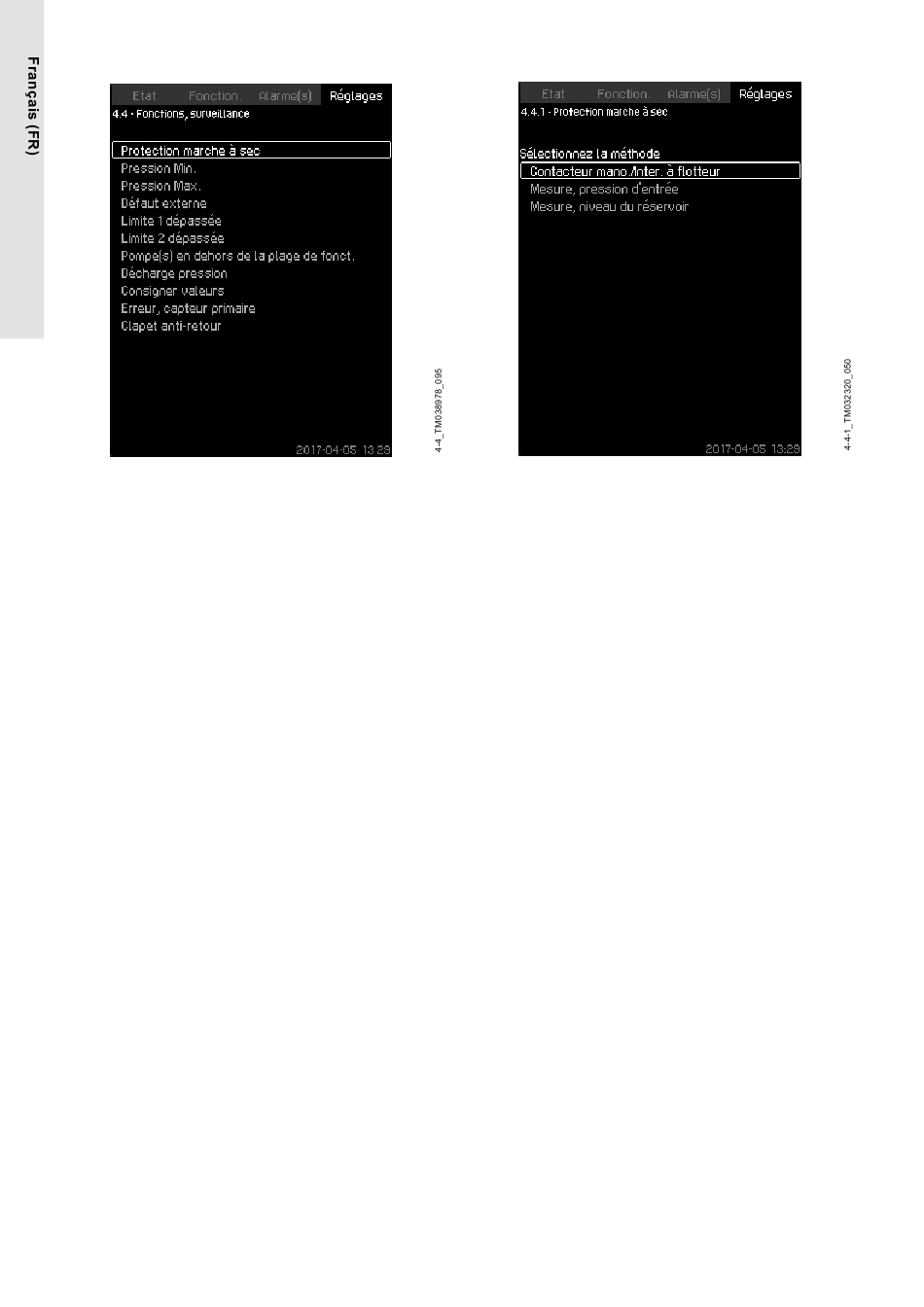

Réglage via le panneau de commande
• Réglages > Fonctions, surveillance.
Informations connexes
8.6.57 Protection marche à sec (4.4.1)
8.6.61 Pression Min. (4.4.2)
8.6.62 Pression Max. (4.4.3)
8.6.63 Défaut externe (4.4.4)
8.6.64 Limite 1 dépassée (4.4.5 - 4.4.6)
8.6.65 Pompe(s) en dehors de la plage de fonct. (4.4.7)
8.6.66 Décharge pression (4.4.8)
8.6.67 Consigner valeurs (4.4.9)
8.6.68 Erreur, capteur primaire (4.4.10)
314
8.6.57 Protection marche à sec (4.4.1)
Protection marche à sec
Description
La protection contre la marche à sec est l'une des fonctions de
surveillance les plus importantes puisque les paliers et la garniture
mécanique peuvent être endommagés si les pompes tournent à
sec. C'est pourquoi il est conseillé de toujours utiliser la protection
contre la marche à sec.
La fonction se base sur une surveillance de la pression d'aspiration
ou du niveau dans un éventuel réservoir ou une cuve du côté
aspiration.
Il est possible d'utiliser des capteurs de niveau, de pression ou des
capteurs analogiques signalant un manque d'eau à un niveau réglé.
Il existe trois méthodes différentes pour détecter un manque d'eau :
• Capteur de pression sur le collecteur d'aspiration ou
flotteur/relais électrode dans le réservoir d'alimentation. Voir
paragraphe Capteur de pression/niveau (4.4.1.1).
• Mesure de la pression d'aspiration dans le collecteur
d'aspiration au moyen d'un transducteur de pression
analogique. Voir paragraphe Mesure, pression d'entrée
(4.4.1.2).
• Mesure du niveau dans le réservoir d'alimentation au moyen
d'un transducteur de niveau analogique. Voir paragraphe
Mesure, niveau du réservoir (4.4.1.3).
Réglage via le panneau de commande
• Réglages > Fonctions, surveillance > Protection marche à
sec > Sélectionnez la méthode.
Informations connexes
8.6.58 Contacteur mano./Inter. à flotteur (4.4.1.1)
8.6.59 Mesure, pression d'entrée (4.4.1.2)
8.6.60 Mesure, niveau du réservoir (4.4.1.3)
