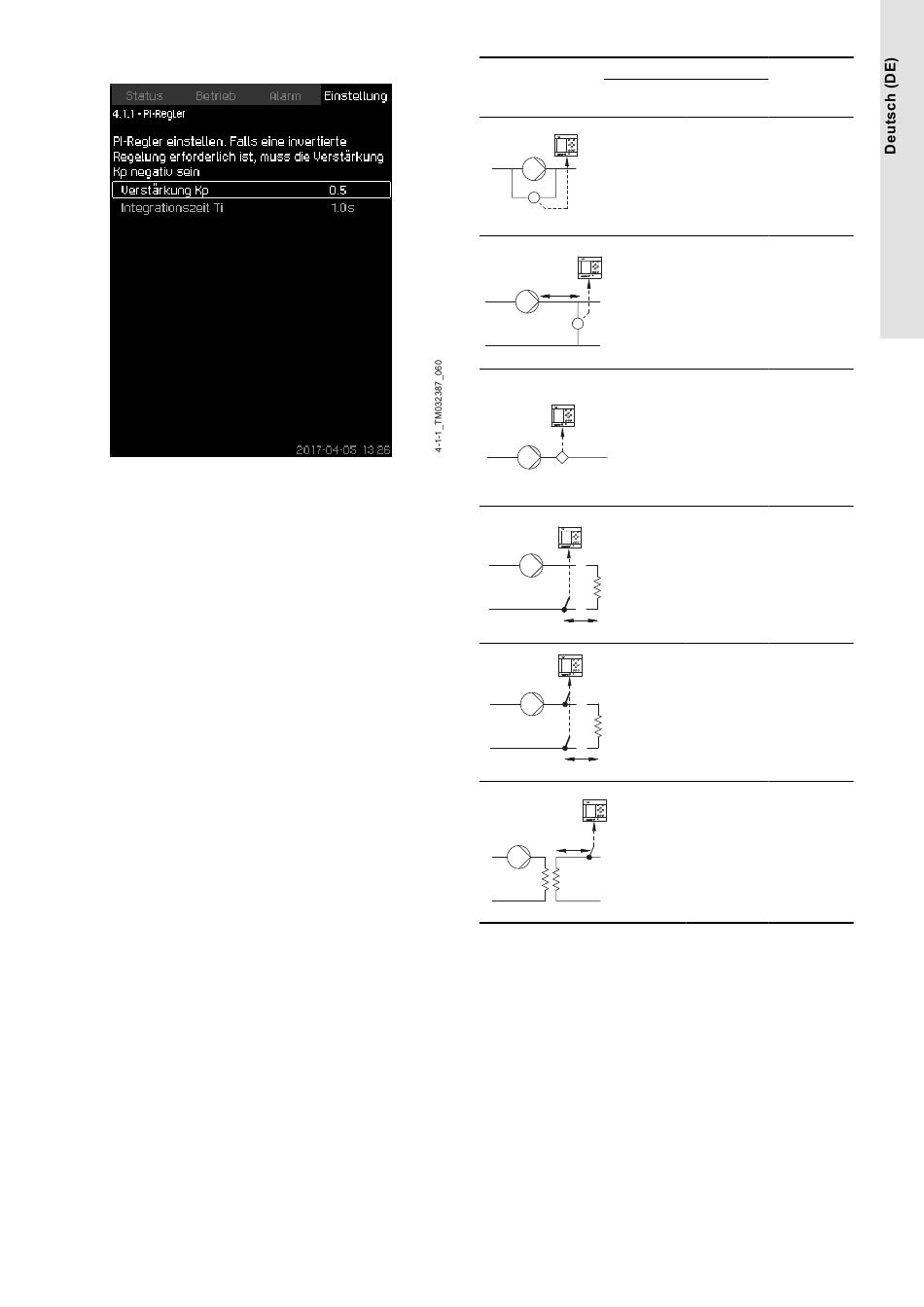

8.6.2 PI-Regler (4.1.1)
PI-Regler

Bedeutung

Die Anlage verfügt über einen Standard-PI-Regler, der dafür sorgt,
dass der Druck konstant bleibt und dem Sollwert entspricht.
Der PI-Regler kann bei Bedarf so angepasst werden, dass er
schneller oder langsamer auf Verbrauchsänderungen reagiert.
Um eine schnellere Reaktion zu erhalten, erhöhen Sie Kp und
senken Sie Ti.
Um eine langsamere Reaktion zu erhalten, senken Sie Kp und
erhöhen Sie Ti.
Einstellmöglichkeiten
Verstärkung Kp: -30 bis 30 Hinweis: Stellen Sie für eine
invertierte Regelung einen negativen Kp-Wert ein.
Integrationszeit Ti: 0,1 bis 3600 Sekunden.
Einstellungen über das Bedienfeld
Einstellung
Primärsteuerung
PI-Regler.
1. Stellen Sie Verstärkung Kp und Integrationszeit Ti ein.
Hinweis: In der Regel muss Kp nicht angepasst werden.

Werkseinstellung

Die Einstellung von Kp und Ti ist abhängig von der Anlage und der
Anwendung.
Einstellung des PI-Reglers für die Druckerhöhung
Wurde beim Durchlaufen des Inbetriebnahmeassistenten als
Anwendung Druckerhöhung gewählt, werden Kp und Ti
automatisch auf folgende Werte gesetzt:
Kp: 0,5
Ti: 1 Sekunde
Einstellung des PI-Reglers für Heizung und Kühlung
Wurde beim Durchlaufen des Inbetriebnahmeassistenten eine
andere Anwendung als Druckerhöhung gewählt, werden Kp und
Ti automatisch auf die in der nachfolgenden Tabelle aufgeführten
Werte gesetzt. Da der Anlage die Rohrleitungslänge nicht bekannt
ist, werden die Werte standardmäßig für eine Rohrleitungslänge (L1
oder L2) von 5 m ausgewählt. Siehe die Tabelle.
Anlage/Anwendung
Heizungsan-
lage
Δp
L [m]
1
Δp
Q
0,5
t
L [m]
2
Δt
L [m]
2
L [m]
0,5
2
t
5)
Heizungsanlagen sind Anlagen, bei denen eine Erhöhung der
Pumpenleistung zu einer Erhöhung der Temperatur am Sensor führt.
6)
Kühlanlagen sind Anlagen, bei denen eine Erhöhung der Pumpenleistung
zu einer Absenkung der Temperatur am Sensor führt.
L1: Abstand [m] zwischen Pumpe und Sensor
L2: Abstand [m] zwischen Wärmetauscher und Sensor
ΔP: Differenzdruckmessung
Q: Messung des Förderstroms
t: Temperaturmessung
Δt: Messung der Differenztemperatur
Kp
Ti
Kühlsys-
[s]
5)
6)
tem
0,5
1
L1 < 5 m: 1
0,5
L1 > 5 m: 3
L1 > 10 m: 5
0,5
1
-0,5
10 + 5L2
0,5
10 + 5L2
-0,5
30 + 5L2
113
