Grundfos Control MPC Montage- Und Betriebsanleitung Seite 106

Y
100
75
50
25
5 50

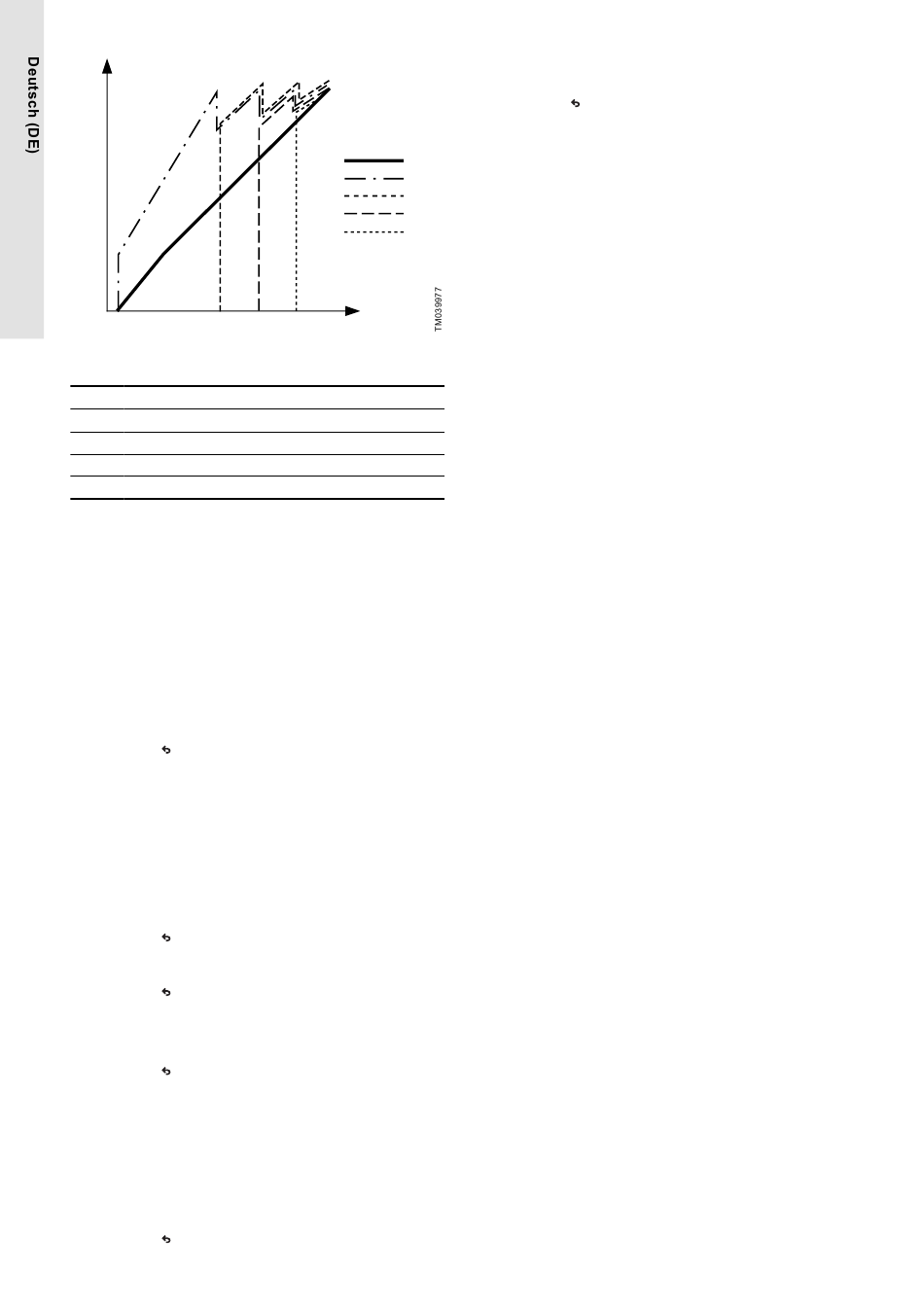

Regelkurve für Anlagen mit MPC-E im ungeregelten Betrieb
Pos. Beschreibung
X
Förderstrombereich [m
Y Eingangssignal [%] von der externen Steuerung
F Förderstrom
1–4 Pumpe 1–4
Einstellbereich
Nehmen Sie in Verbindung mit dem ungeregelten Betrieb folgende
Einstellungen vor:
• Ungeregelt
• Sollwert 1 einstellen, ungeregelt
• Externe Sollwertführung
• Normal.
Einstellungen über das Bedienfeld
Eine externe Steuerquelle zum Steuern der Anlage wählen Sie wie
folgt aus:
• Betrieb > Weitere Einstellungen > Regelungsart.
• Wählen Sie Folgendes aus: Ungeregelt.
1. Drücken Sie zweimal.
2. Wählen Sie Folgendes aus: Stopp.
3. Stellen Sie Folgendes ein auf 100 %: Sollwert 1 einstellen,
ungeregelt.
4. Einstellung > Primärsteuerung > Externe Sollwertführung >
Analogeingang parametrieren.
5. Wählen Sie den Analogeingang und ‑bereich Einstellung aus.
6. Wählen Sie Folgendes aus:
• Messgröße. Die Bildschirmseite 4.3.8.1.1 wird geöffnet.
• Wählen Sie Folgendes aus: 0-100 % Signal.
7. Drücken Sie .
8. Geben Sie den unteren und den oberen Grenzwert des
Sensormessbereichs eingeben.
9. Drücken Sie zweimal.
10. Wählen Sie Folgendes aus:
• Messgröße geführt durch
• 0-100 % Signal.
11. Drücken Sie .
12. Wählen Sie Folgendes aus: Sollwertverschiebung
parametrieren. Siehe auch Abschnitt „Einstellen des externen
Sollwerteinflusses" (4.1.3.2).
13. Stellen Sie die Anzahl der Punkte ein.
14. Stellen Sie für Punkt 1 Folgendes ein:
• Wert des externen Eingangs
• Sollwert reduzieren auf
15. Wiederholen Sie Schritt 14 für alle ausgewählten Punkte.
16. Drücken Sie .
106
F
1
2
3
4
70.7 86.6 100 X
3
/h]
17. Stellen Sie Folgendes in Sekunden ein: Filterzeit.
18. Wählen Sie Folgendes aus: Aktiviert.
19. Drücken Sie zweimal.
20. Wählen Sie Folgendes aus:
• Betrieb
• Normal.
Die Anlage kann jetzt über eine externe Steuerung geregelt
werden.
Werkseinstellung
Geregelt.
