8.6.24 Fonction Arrêt (4.3.1)

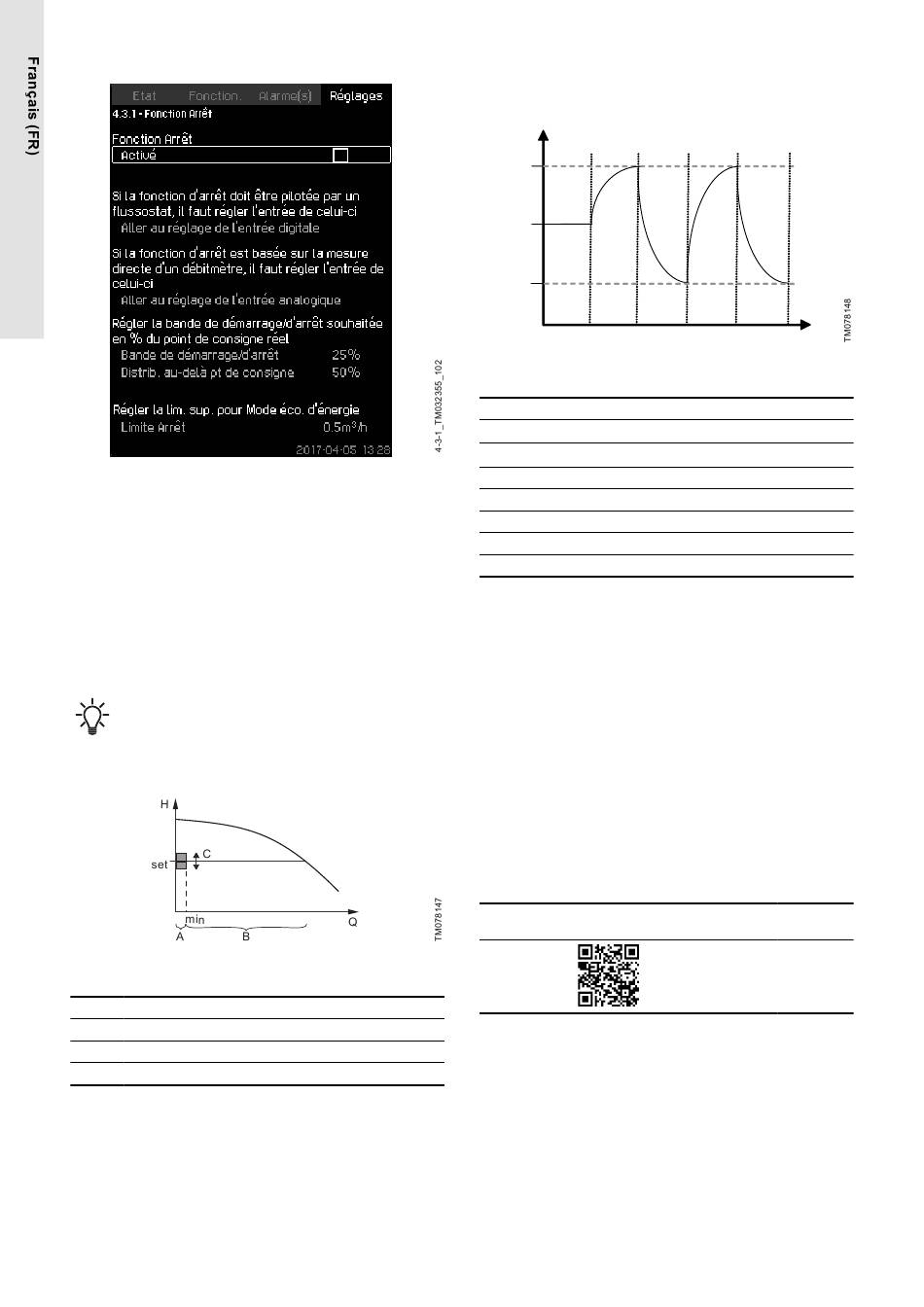

Fonction Arrêt
Description
La fonction est généralement utilisée dans les applications à
pression constante et permet d'arrêter la dernière pompe en cas
de consommation faible ou inexistante.
But de la fonction :
• économiser de l'énergie
• éviter l'échauffement des garnitures mécaniques causé par une
forte friction mécanique qui est le résultat d'un manque de
refroidissement par le liquide pompé
• éviter l'échauffement du liquide pompé.
Lorsqu'une pompe pilote est connectée au groupe, les
paramètres de la fonction d'arrêt sont valables pour la
pompe pilote et non pour la pompe principale, car la
pompe pilote sera la dernière pompe en fonctionnement.
La description de la fonction d'arrêt s'applique à tous les groupes
équipés de pompes à vitesse variable.
H
Q
Bande de démarrage/d'arrêt
Pos. Description
A Commande marche/arrêt
B Fonctionnement normal
C Bande de démarrage/d'arrêt
Lorsque la fonction d'arrêt est activée, le fonctionnement est
surveillé en permanence pour détecter un faible débit. Lorsque le
CU 352 ne détecte aucun débit ou détecte un bas débit (Q inférieur
à Q ), il passe d'un fonctionnement à pression constante à la
min
commande marche/arrêt de la dernière pompe en fonctionnement.
Avant de s'arrêter, la pompe augmente la pression à une valeur
correspondant à H plus (distribution au-dessus du point de
consigne
consigne / 100) x bande marche/arrêt. La pompe est redémarrée
294
lorsque la pression est H
consigne
du point de consigne) / 100 × bande de marche/arrêt. La bande
marche/arrêt peut être distribuée autour du point de consigne.
Y
A
B
2
H
Set
1
Fonctionnement marche/arrêt
Pos. Description
Démarrage : H
1
consigne
2 Arrêt : H +0,5 × bande de marche/arrêt
consigne
A Fonctionnement normal
B Surpression
C Arrêt
X Temps [sec]
Y
Le débit est estimé par le CU 352 lorsque la pompe est à l'arrêt.
Tant que le débit est inférieur à Q
marche/arrêt. Si le débit est augmenté au-delà de Q
revient à un fonctionnement normal, H
point de consigne réel. Voir paragraphe Point de consigne (1.2.2).
Détection de bas débit
Un débit faible peut être détecté de deux manières :
• mesure directe du débit avec un débitmètre ou un capteur de
débit
• estimation du débit par mesure de la pression et de la vitesse.
Si le groupe n'est pas raccordé à un débitmètre ou à un capteur de
débit, la fonction d'arrêt utilise la fonction d'estimation.
Un réservoir à membrane d'un certain volume et avec une certaine
pression de prégonflage est nécessaire si la détection de bas débit
est basée sur un calcul de débit.
Pour plus d'informations, voir le document ci-dessous. Le document
est disponible dans le Grundfos Product Center.
Titre Code QR Lien
Calcul réservoir http://net.grund-
dans les grou- fos.com/qr/i/
pes E 92845021
Pression de prégonflage
Pendant chaque estimation de débit (toutes les 2 minutes), la
fonction d'estimation perturbe la pression de refoulement de ±10 %
du point de consigne. Si la perturbation est inacceptable, la fonction
d'arrêt doit être basée sur une mesure directe du débit avec un
débitmètre ou un capteur de débit.
Le débit minimum peut être réglé, c'est-à-dire le débit pour lequel le
groupe passe à la commande marche/arrêt sur la dernière pompe
en service.
Si un débitmètre ainsi qu'un capteur de débit sont connectés, la
permutation vers la commande marche/arrêt est déterminée par
l'unité qui indique en premier le bas débit.
