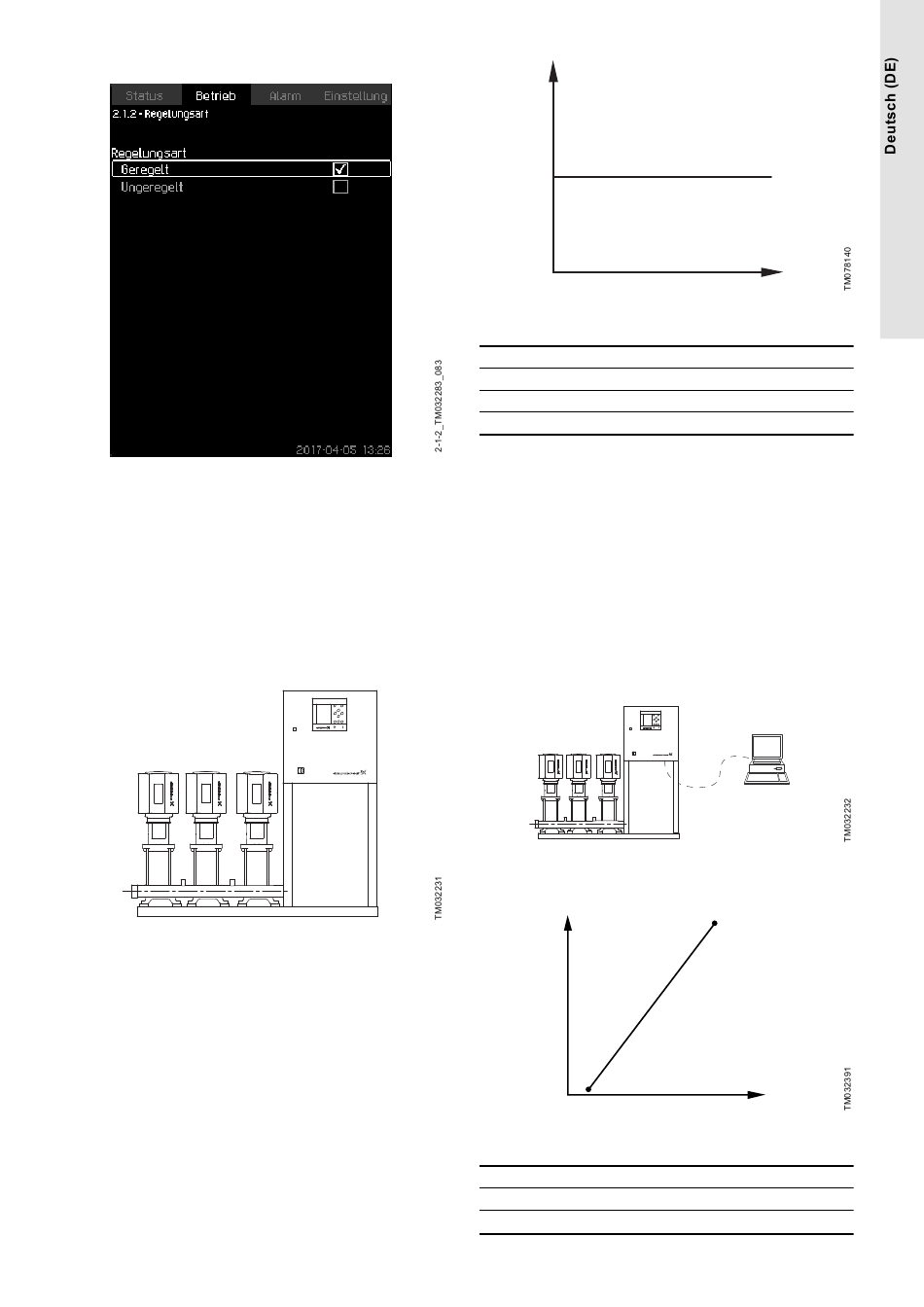

8.4.3 Regelungsart (2.1.2)
Regelungsart
Beschreibung
Es gibt zwei Steuerungsarten, und zwar „Geregelt" und
„Ungeregelt".
Geregelt
Die Standard-Steuerungsart ist Geregelt, bei der die integrierte
PI-Steuerung dafür sorgt, dass das System den vorgegebenen
Sollwert erreicht und hält. Die Leistung basiert auf dem für
den geregelten Betrieb eingestellten Sollwert. Siehe nachfolgende
Bilder.
Über die integrierte PI-Steuerung geregeltes System (geregelter
Betrieb)
Y
A
Regelkennlinie im geregelten Betrieb
Pos. Beschreibung
X Zeit [s]
Y p [bar]
A Sollwert
Einstellungen über das Bedienfeld
• Betrieb > Weitere Einstellungen > Regelungsart > Geregelt.
Stellen Sie den Sollwert ein. Siehe Abschnitte „Betrieb" (2) und
„Alternative Sollwerte" (2.1.3).
Ungeregelt
Im ungeregelten Betrieb laufen die Pumpen mit einer festen
Drehzahl. Die Pumpendrehzahl wird aus der vom Bediener
eingestellten Förderleistung (0–100 %) berechnet. Die in %
angegebene Förderleistung ist proportional zum Förderstrom.
Der ungeregelte Betrieb wird im Allgemeinen dann ausgewählt,
wenn die Anlage extern gesteuert wird. Die Anlagenleistung wird
dann über ein externes Signal geregelt. Als externe Steuerung kann
zum Beispiel ein Gebäudemanagementsystem dienen, das an die
MPC-Anlage angeschlossen ist. In diesen Fällen fungiert die MPC-
Anlage als Stellglied.
Druckerhöhungsanlage mit externer Steuerung (ungeregelter
Betrieb)
Y
0
5
Regelkennlinie im ungeregelten Betrieb
Pos. Beschreibung
X Eingangssignal [%] von der externen Steuerung
Y
Förderstrombereich [m
X
X
3
/h]
