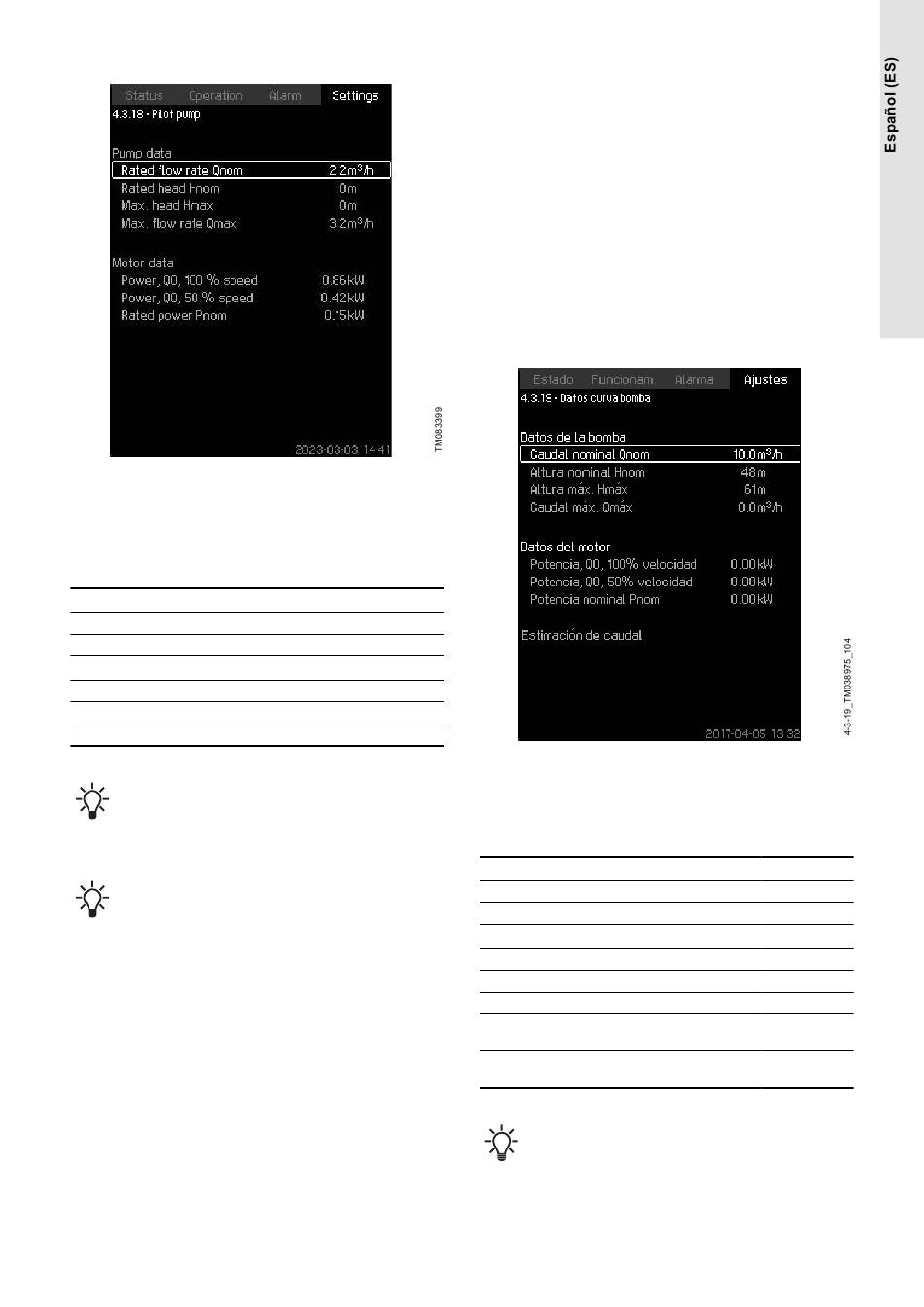

8.6.42 Datos curva bomba piloto (4.3.18)
Datos curva bomba piloto
Descripción
Es necesario disponer de los datos de la bomba piloto para usar
la función que controla esta bomba. En concreto, esta función
requiere los siguientes datos:
• Caudal nominal Qnom
• Altura nominal Hnom
• Altura máx. Hmáx
• Caudal máx. Qmáx
• Potencia, Q0, 100% velocidad
• Potencia, Q0, 50% velocidad
• Potencia nominal Pnom
Grundfos puede suministrar datos hidráulicos para las
bombas CR, CRI, CRE y CRIE, y los archivos GSC se
pueden descargar en la unidad de control CU 352.
El resto de los tipos de bombas requiere introducir de
forma manual los datos hidráulicos.
Debe introducir los datos eléctricos (Potencia, Q0, 100%
velocidad y Potencia, Q0, 50% velocidad) de forma
manual para todos los tipos de bombas, incluidas las
bombas CR, CRI, CRE y CRIE.
Para las bombas E de Grundfos, introduzca los datos de
potencia de entrada (P1).
Los datos se leen a través de las curvas de rendimiento de
las bombas, que puede encontrar en Grundfos Product Center
(www.grundfos.com).
Si no puede acceder a Grundfos Product Center, intente hacer
funcionar la bomba en los tres puntos de trabajo siguientes:
• Potencia, Q0, 100% velocidad
• Potencia, Q0, 50% velocidad
• Potencia nominal Pnom.
Consulte la sección "Lectura de los datos de la curva de una
bomba" en Grundfos Product Center.
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Datos curva bomba.
• Seleccione y ajuste:
- Caudal nominal Qnom
- Altura nominal Hnom
- Altura máx. Hmáx
- Caudal máx. Qmáx
- Potencia, Q0, 100% velocidad
- Potencia, Q0, 50% velocidad
- Potencia nominal Pnom.
Información relacionada
8.6.40 Trabajo máx. (4.3.14.2)
8.6.43 Datos curva bomba (4.3.19)
8.6.44 Lectura de los datos de la curva de una bomba
8.6.43 Datos curva bomba (4.3.19)
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
Datos curva bomba
Descripción
La unidad de control CU 352 posee diferentes funciones que
emplean los siguientes datos de las bombas:
• Caudal nominal Qnom
• Altura nominal Hnom
• Altura máx. Hmáx
• Caudal máx. Qmáx
• Potencia, Q0, 100% velocidad
• Potencia, Q0, 50% velocidad
• Potencia nominal Pnom
• Velocidad mínima del variador de
frecuencia
• Velocidad máxima del variador de
frecuencia
Grundfos puede suministrar datos hidráulicos para las
bombas CR, CRI, CRE y CRIE, y los archivos GSC se
pueden descargar en la unidad de control CU 352.
El resto de los tipos de bombas requiere introducir de
forma manual los datos hidráulicos.
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
[%]
[%]
