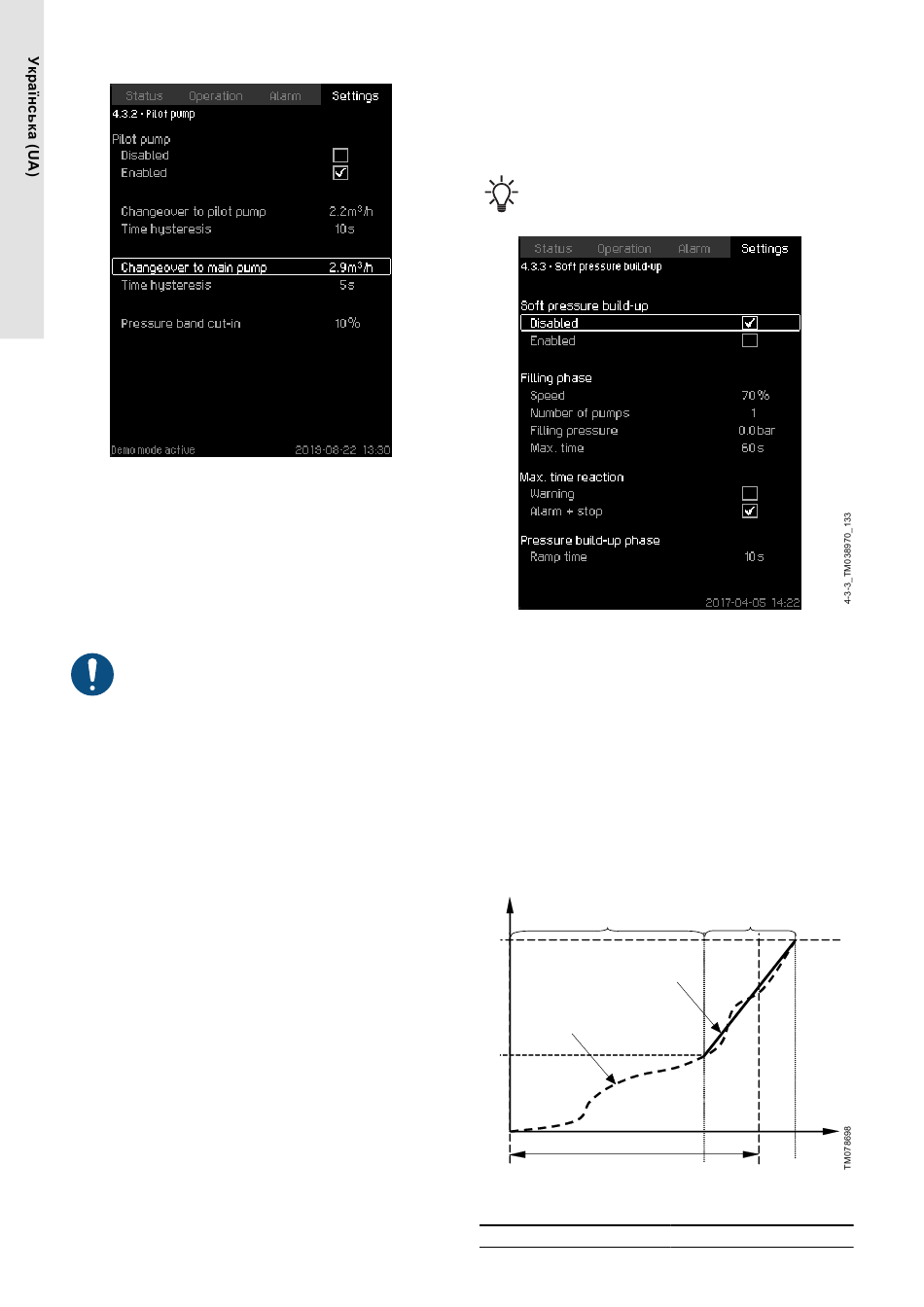

8.6.25 Pilot pump (4.3.2)
Пілотний насос
Опис
У застосуваннях із низькими коливаннями потоку
рекомендується використовувати систему з пілотним насосом.
Для отримання високого ККД рекомендований розмір пілотного
насоса становить 20-25 % від Q
Швидкість увімкнення та вимикання пілотного та основного
насосів розраховується на основі даних кривих характеристик
насоса.
Пілотний насос необхідно активувати за допомогою PC
Tool. Ми рекомендуємо завантажити дані насоса для
пілотного насоса або перейти до меню та ввести їх
вручну.
1. Увімкніть або вимкніть пілотний насос.
2. Changeover to pilot pump: Налаштуйте потік для
перемикання з основного насоса на пілотний насос.
Заводські налаштування становлять 75 % від Q
насоса.
3. Time hysteresis: Встановіть час затримки для перемикання
на стабільний низький потік перед перемиканням.
4. Changeover to main pump: Встановіть потік для
перемикання з пілотного на основний насос. Заводські
налаштування складають 95 % від Q
5. Time hysteresis: Встановіть час затримки для перемикання
на стабільний низький потік перед перемиканням.
6. Pressure band cut-in: Встановіть діапазон тиску у відсотках
від заданого значення. Діапазон тиску використовується для
увімкнення або вимикання насосів.
• Вимикання основних насосів при розгоні пілотного насоса
до стабільного заданого значення «+ або та» діапазон
тиску на виході
• Вимикання пілотного насоса при розгоні основного насоса
до стабільного заданого значення «+ або та» діапазон
тиску на виході
• Якщо пілотний насос працює на 100 %, а діапазон тиску
нижче діапазону заданого значення, увімкнуться основні
насоси.
Налаштування за допомогою панелі керування
• Settings > Secondary functions > Pilot pump.
1. Активуйте пілотний насос
• Установіть: Changeover to pilot pump
• Установіть: Time hysteresis
• Установіть: Changeover to main pump
458
основного насоса.
ном.
пілотного
ном
пілотного насоса.
ном.
• Установіть: Time hysteresis.
2. Установіть: Pressure band cut-in.
Заводські налаштування
Функцію деактивовано.
8.6.26 Soft pressure build-up (4.3.3)
Програму плавного наростання тиску буде вимкнено у
разі активації функції мультидатчика.
Soft pressure build-up
Опис
Ця функція зазвичай використовується при збільшенні тиску
та забезпечує плавний запуск систем, наприклад, з порожніми
трубами.
Запуск відбувається у два етапи:
• Filling phase (1): Труби повільно заповнюються водою.
Коли датчик тиску системи виявляє, що труби заповнені,
починається етап 2.
• Pressure build-up phase (2): Тиск у системі підвищується,
поки не буде досягнуто задане значення. Наростання тиску
відбувається протягом часу наростання тиску. Якщо задане
значення не досягається протягом вказаного часу, може
бути надано попередження або аварійний сигнал, а насоси
можуть бути одночасно зупинені.
P
1
SP
A
P
f
Max.
T
f
Фази наповнення та наростання тиску
P: Тиск
2
B
T
T: Час [секунди]
