1. Aktivieren Sie die Funktion.
2. Wählen Sie eines der zehn Ereignisse aus und aktivieren Sie
es.
3. Wählen Sie Folgendes aus: Normal oder Stopp. Wurde Stopp
ausgewählt, überspringen Sie Schritt 4.
4. Stellen Sie Folgendes ein: Sollwert, geregelt.
5. Stellen Sie Folgendes ein: Uhrzeit, Stunden, Minuten.
6. Wählen Sie den Wochentag aus, an dem die Einstellungen
aktiviert werden sollen.
7. Wählen Sie Folgendes aus: Aktiviert.
8. Wiederholen Sie die Schritte 2 bis 7, wenn mehrere Ereignisse
aktiviert werden sollen. Hinweis: Es können bis zu zehn
Ereignisse eingestellt werden.
9. Drücken Sie .
10. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.

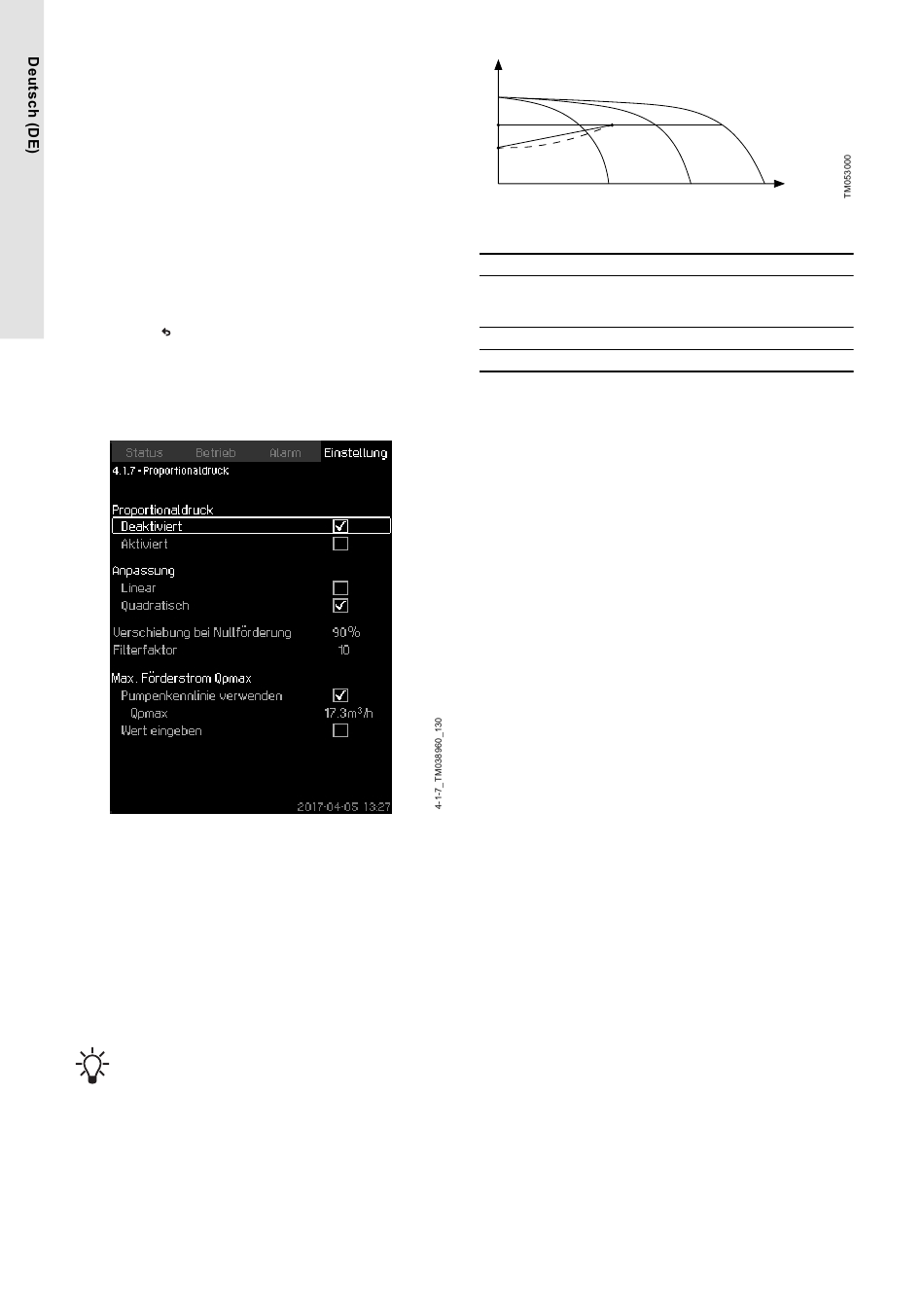

8.6.10 Proportionaldruck (4.1.7)
Proportionaldruck
Bedeutung
Diese Funktion kann nur bei druckgeregelten Anlagen aktiviert
werden. Damit wird der Sollwert automatisch an den
aktuellen Förderstrom angepasst, um durchflussbedingte Verluste
auszugleichen. Da viele Anlagen mit einer Leistungsreserve
ausgelegt werden, kann ein geschätzter maximaler Förderstrom
(Q ) manuell eingegeben werden. Bei Anlagen mit CR-
pmax
Pumpen können die Pumpenkennlinien verwendet werden, um
den maximalen Förderstrom für den ausgewählten Sollwert zu
berechnen. Um Schwankungen zu verhindern, kann zudem ein
Filterfaktor vorgegeben werden.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie eine
höhere Priorität als der Proportionaldruck (dieser wird
übersteuert).
Die Anpassung kann linear oder quadratisch erfolgen.
118
H
C B
A
Proportionaldruck
Pos. Beschreibung
Druck bei Nullförderstrom. Startpunkt der Proportionald-
A ruckregelung (Verschiebung bei Nullförderstrom = x %
vom Sollwert)
B Qpmax
C Sollwert
Diese Funktion dient folgenden Zwecken:
• Ausgleichen von Druckverlusten
• Reduzieren des Stromverbrauchs
• Erhöhen der Benutzerfreundlichkeit
Einstellmöglichkeiten
• Auswählen der Regelungsart
• Verschiebung bei Nullförderung
• Abgeschätzter Volumenstrom
• Filterfaktor.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Proportionaldruck.
1. Wählen Sie Folgendes aus: Aktiviert.
2. Wählen Sie Folgendes aus:
• Anpassung
• Linear oder Quadratisch.
3. Stellen Sie Folgendes ein: Verschiebung bei Nullförderung.
4. Stellen Sie Folgendes ein: Filterfaktor.
5. Wählen Sie Folgendes aus: Pumpenkennlinie verwenden
oder Wert eingeben.
6. Stellen Sie Qpmax ein, wenn Sie Wert eingeben auswählen.
Werkseinstellung
Die Funktion ist deaktiviert.
