8.6.56 Überwachungsfunktionen (4.4)
Überwachungsfunktionen
Bedeutung
Die Anlage verfügt über eine Reihe von Funktionen, die den Betrieb
der Anlage kontinuierlich überwachen.
Die Überwachungsfunktionen sollen vor allem sicherstellen, dass
die Pumpen und die Anlage durch auftretende Störungen nicht
beschädigt werden.
Einstellmöglichkeiten
• Trockenlaufschutz (4.4.1)
• Min. Druck (4.4.2)
• Max. Druck (4.4.3)
• Externe Störung (4.4.4)
• Grenzwert 1 überschritten (4.4.5 - 4.4.6)
• Pumpen außerhalb des Betriebsbereichs (4.4.7)
• Druckentlastung (4.4.8)
• Aufzeichnung von Werten (4.4.9)
• Fehler, Rückmeldesensor (4.4.10).
Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen.
Weitere Informationen
8.6.57 Trockenlaufschutz (4.4.1)
8.6.61 Min. Druck (4.4.2)
8.6.62 Max. Druck (4.4.3)
8.6.63 Externe Störung (4.4.4)
8.6.64 Überschreitung Grenzwert 1 (4.4.5-4.4.6)
8.6.65 Pumpen außerhalb des Betriebsbereichs (4.4.7)
8.6.66 Druckentlastung (4.4.8)
8.6.67 Werte aufzeichnen (4.4.9)
8.6.68 Störung, Hauptsensor (4.4.10)
8.6.57 Trockenlaufschutz (4.4.1)
Trockenlaufschutz
Bedeutung
Der Trockenlaufschutz gehört zu den wichtigsten
Überwachungsfunktionen, da die Lager und die Wellendichtung
beschädigt werden können, wenn die Pumpen trocken laufen.
Daher wird empfoheln, dass Sie stets den Trockenlaufschutz
verwenden.
Diese Funktion basiert auf der Überwachung des Zulaufdrucks
oder, falls vorhanden, des Füllstands in einem Behälter auf der
Zulaufseite.
Für den Trockenlaufschutz können Niveauschalter, Druckschalter
oder analoge Sensoren verwendet werden, die bei einem
festgelegten Füllstand einen Wassermangel melden.
Es gibt drei gängige Verfahren, um einen Wassermangel rechtzeitig
zu erkennen:
• Das Anbringen eines Druckschalters am Sammelrohr auf der
Zulaufseite oder eines Schwimmerschalters/Elektrodenrelais im
Versorgungsbehälter. Siehe Abschnitt „Druck-/Niveauschalter"
(4.4.1.1).
• Messen des Zulaufdrucks im Sammelrohr auf der Zulaufseite
über einen analogen Druckgeber. Siehe Abschnitt „Messung,
Vordruck" (4.4.1.2).
• Messen des Füllstands im Versorgungsbehälter über
einen analogen Niveaugeber. Siehe Abschnitt „Messung,
Behälterfüllstand" (4.4.1.3).

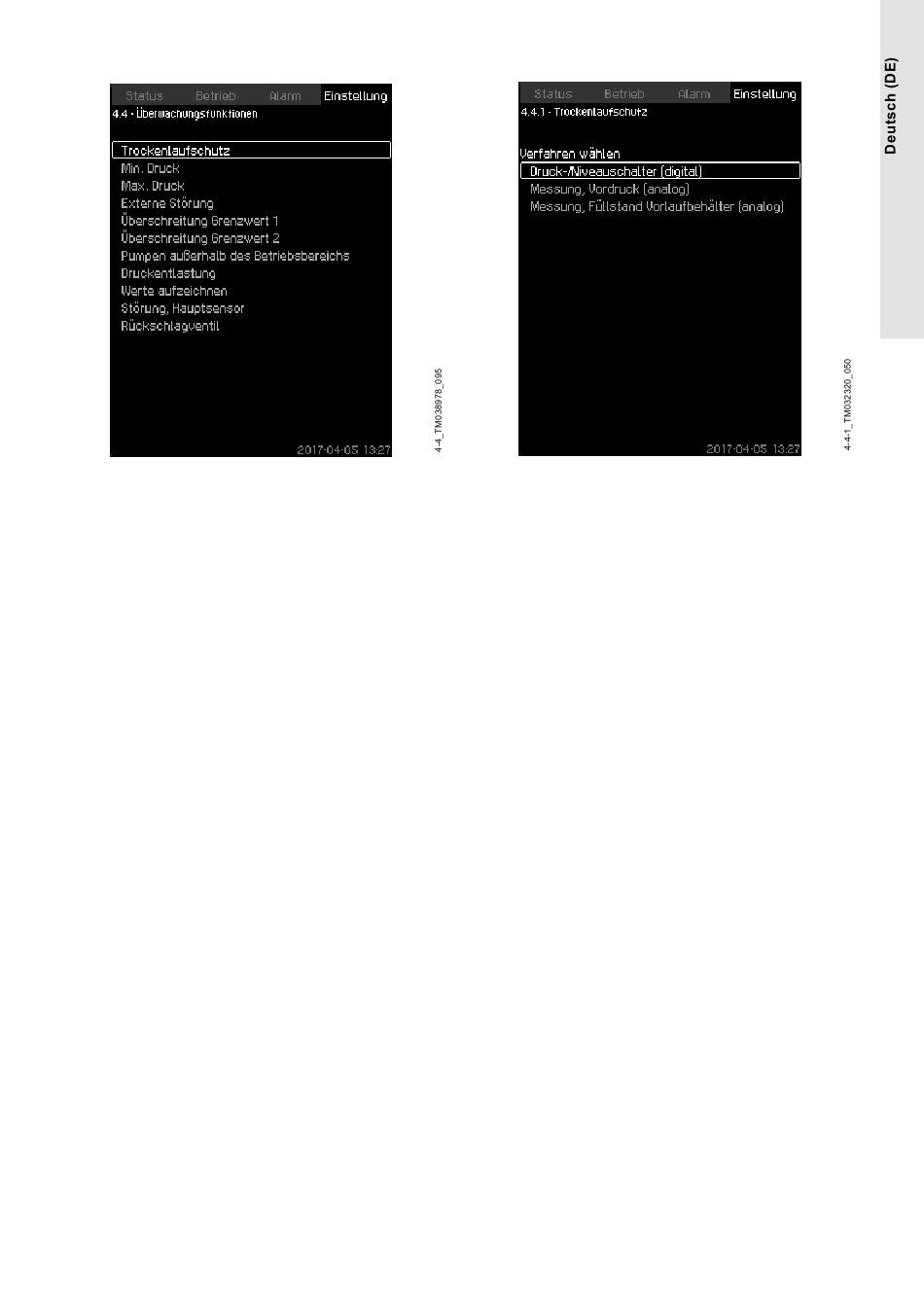

Einstellungen über das Bedienfeld
• Einstellung > Überwachungsfunktionen >
Trockenlaufschutz > Verfahren wählen.
Weitere Informationen
8.6.58 Druck-/Niveauschalter (digital) (4.4.1.1)
8.6.59 Messung, Vordruck (analog) (4.4.1.2)
8.6.60 Messung, Füllstand Vorlaufbehälter (analog) (4.4.1.3)
