2.3 Ідентифікація

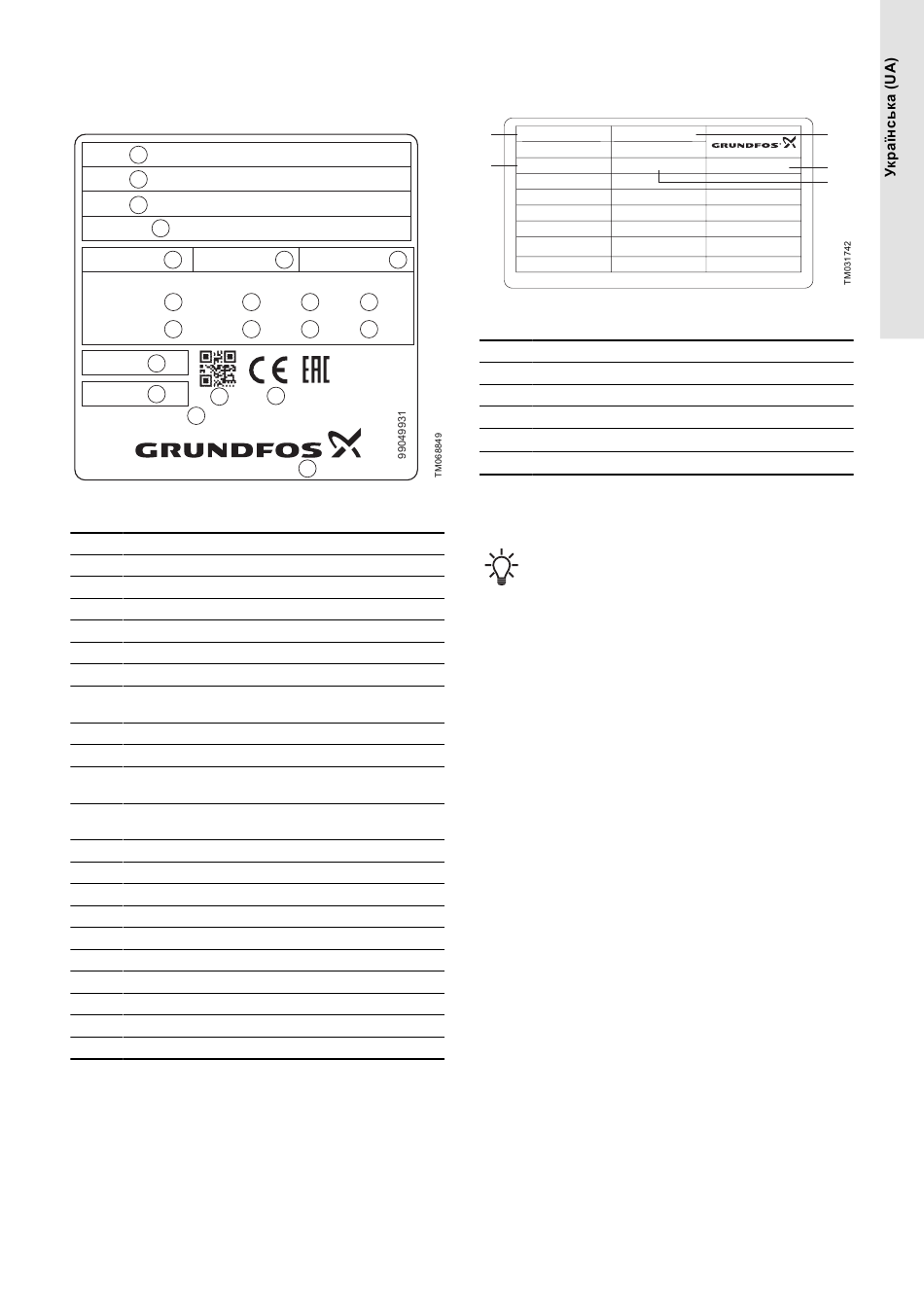

2.3.1 Заводська табличка , Control MPC
Заводська табличка системи встановлюється на опорній рамі.
1
Type:
Model:
2
Mains: 3
Order No.: 4
A
In: 5 Icc
No.
Pumps:
8
Pilot Pump:
12 13
IP Class:
16
Weight: 17 kg
18
20
MADE IN GERMANY
T y 3432-021-59379130-2014
DK - 8850 - Bjerringbro - Denmark
Заводська табличка
Поз. Опис
1 Тип виробу
2 Код для моделі
3 Напруга живлення
4 Номер замовлення
5 Номінальний струм [A]
6 Номінальний струм ланцюга [кА]
Максимальна температура навколишнього
7
середовища [°C]
8 Кількість насосів, що працюють від мережі
9 Потужність насосів, що працюють від мережі [кВт]
Номінальний струм насосів, що працюють від мережі
10
[A]
Номінальна напруга живлення насосів, що працюють
11
від мережі [В]
12 Пілотний насос
13 Потужність пілотного насоса [кВт]
14 Номінальний струм пілотного насоса [A]
15 Номінальна напруга пілотного насоса [В]
16 Клас захисту корпусу
17 Маса [кг]
18 QR-код
19 Знаки відповідності
20 Країна-виробник
21 Адреса компанії
kA 6 T °C 7
ambmax :
P I U
9 10 11
14 15
19
21
2.3.2 Етикетка програмного забезпечення
Етикетка програмного забезпечення розташована на задній
панелі блоку керування CU 352.
1
1. Control MPC 3. Hydro MPC
2
2. C-MPC options 4. H-MPC options 5. Pump data
CONFIGURATION STEPS -PLEASE FOLLOW THE NUMBERS
Етикетка програмного забезпечення
Поз. Опис
1 Control MPC - номер файлу GSC
2 Опції Control MPC - номери файлів GSC
3 Hydro MPC - номер файлу GSC
4
Опції Hydro MPC - номери файлів GSC
5 Дані насоса - номери файлів GSC
1) Застосовно лише для насосних систем.
2) Застосовно лише для насосів CR, CRI, CRN, CRE й CRIE.
Файл GSC (стандартна конфігурація Grundfos) є
файлом даних конфігурації.
3
5
4
96586126
1)
1)
2)
