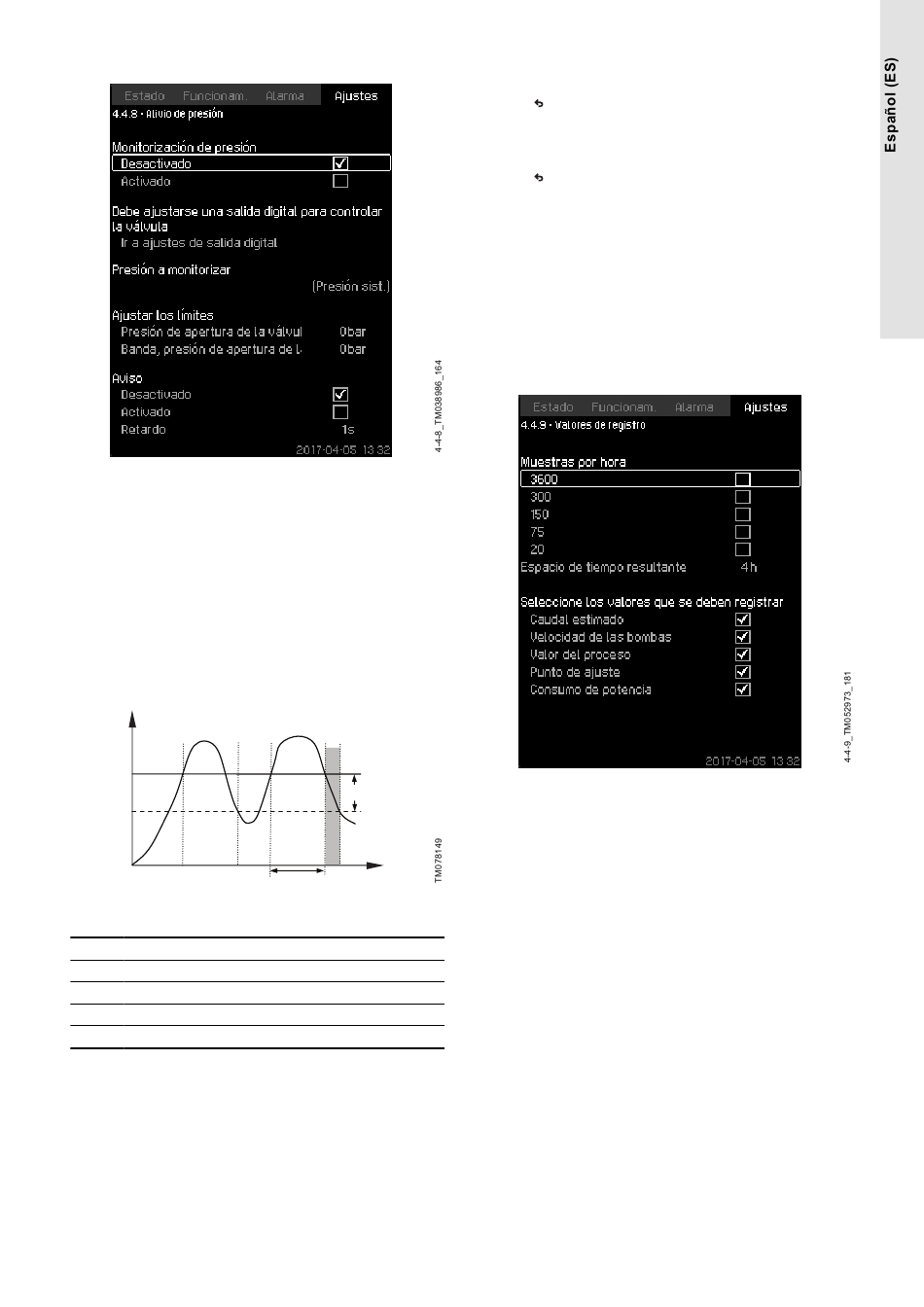

8.6.66 Alivio de presión (4.4.8)
Alivio de presión
Descripción
La finalidad de esta función es reducir la presión en las tuberías
mediante la apertura de una válvula solenoide si se sobrepasa un
límite establecido. Si la presión no se reduce en un tiempo dado, la
válvula solenoide se cerrará y podría generarse un aviso.
1. Válvula solenoide abierta.
2. Válvula solenoide cerrada.
3. Válvula solenoide abierta.
4. Aviso activado.
5. Válvula solenoide cerrada y aviso restablecido.
Y
1 2
A
B
Alivio de presión
Pos. Descripción
A Presión de apertura de la válvula
B Presión de apertura de la válvula − banda
C Retardo de aviso
D Banda
Rango de ajustes
• Configuración de la salida digital.
• Configuración de la presión que hay que monitorizar.
• Configuración de la presión de apertura de la válvula.
• Configuración de la banda de la presión de apertura de la
válvula.
• Configuración de aviso o alarma.
Configuración a través del panel de control
• Ajustes > Funciones de monitorización > Alivio de presión
> Ir a ajustes de salida digital.
4 5
3
D
X
C
1. Seleccione la salida digital.
2. Seleccione: Válvula liberac. presión.
3. Pulse 2 veces.
4. Seleccione: Presión a monitorizar
• Seleccione: Presión de descarga, Presión sist. o Presión
externa.
5. Pulse .
6. Seleccione y ajuste:
• Presión de apertura de la válvula
• Banda, presión de apertura de la válvula.
7. Seleccione: Aviso > Desactivado o Activada.
8. Ajuste: Retardo. Nota: Solo debe ajustarse si se ha activado el
aviso.
9. Seleccione: Activada.
Ajustes de fábrica
La función está desactivada.
8.6.67 Valores de registro (4.4.9)
Valores de registro
Descripción
Seleccione los valores que desee registrar y el número de
muestras por hora. Se mostrará el intervalo de tiempo resultante.
Cuando haya transcurrido dicho tiempo, los valores nuevos
sobrescribirán los valores registrados antiguos.
Valores de registro
• Caudal estimado (solo si no hay instalado un caudalímetro)
• Velocidad de las bombas
• Valor del proceso
• Punto de ajuste
• Consumo de potencia (sistemas MPC-E)
• Presión de entrada (si está instalado un sensor de presión de
aspiración)
Rango de ajustes
Muestras por hora: 1-3600.
Configuración a través del panel de control
• Ajustes > Funciones de monitorización > Valores de
registro.
1. Ajuste: Muestras por hora.
2. Seleccione los valores que desee registrar.
