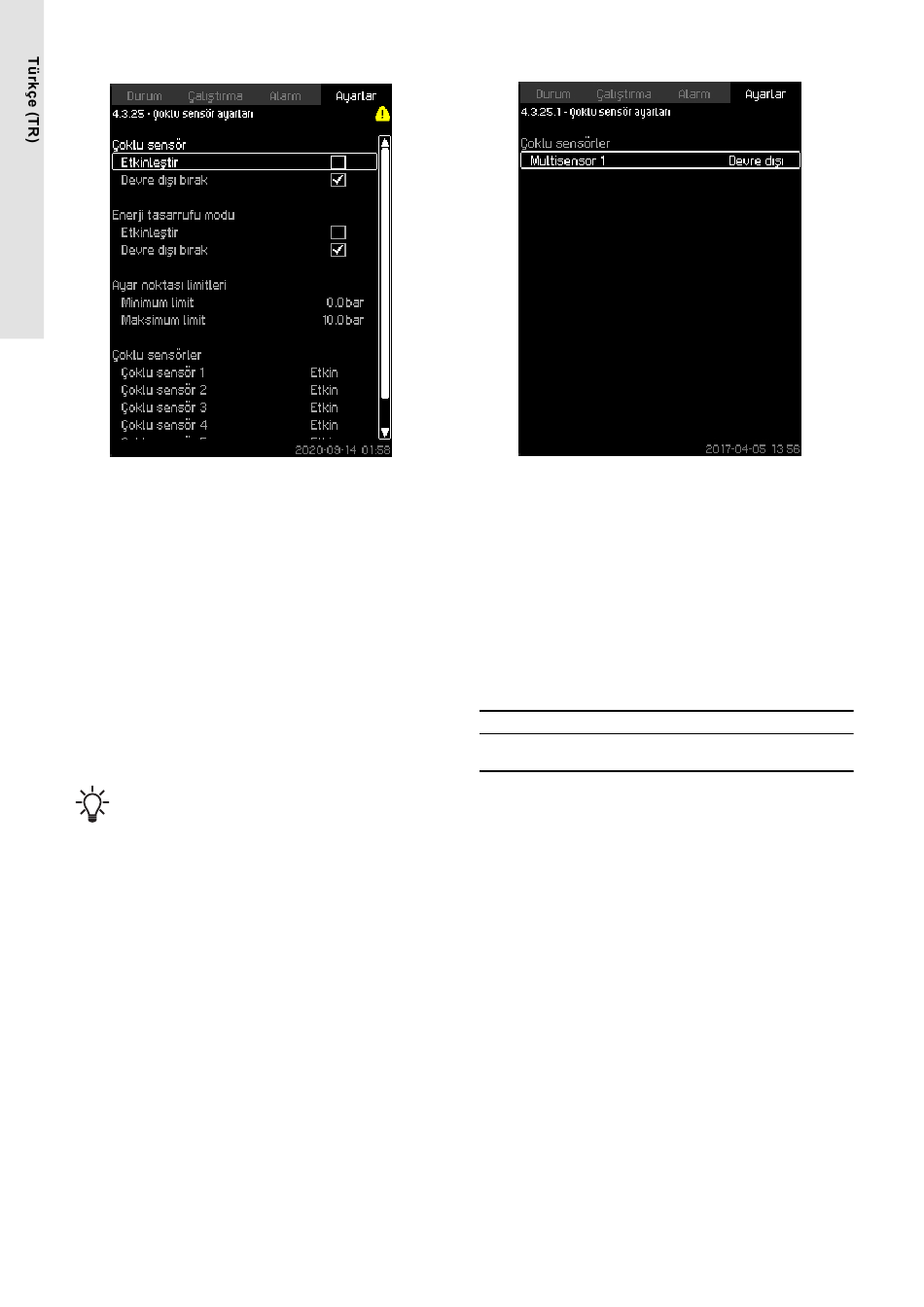

8.6.49 Çoklu sensör ayarları (4.3.25)
Çoklu sensör ayarları
Açıklama
Bu işlev, tanımlanmış bir fark basınç bandı olan bir HVAC
sisteminde altı farklı bölgeyi kontrol etmek için tasarlanmıştır. Çoklu
sensör sinyallerinden biri belirli olan sensör limitlerinin (minimum
or maksimum) dışındaysa bu işlev belirli sensörün veya bölgenin
basınç bandı içinde tutulmasını sağlamak için ayar noktasını (SP)
yukarı veya aşağı yönde etkiler.
Ayar noktası etkisinin tepkisini, Ayar noktası dönüşümü, Kp ve Ti
değerleriyle ayarlayabilirsiniz.
Daha fazla sensörün kendi sınırlarının altında veya üstünde
olması durumunda, sensörler arasında bir öncelik belirleyebilirsiniz.
Ayrıca, çoklu sensörlerden birinin minimum sınırına ulaşılıncaya
kadar mevcut ayar noktası azaltılarak Enerji tasarrufu modu
etkinleştirilirse sistem mevcut ayar noktasını optimize edebilir.
Multisensör işlevi etkinleştiğinde, bu işlev daha yüksek
önceliğe sahip olur ve aşağıdaki programlar geçersiz hale
gelir:
• Saat programı
• Oransal basınç
• Alternatif ayar noktaları
• Harici ayar noktası etkisi
• Ayar noktası yükselmesi.
Ayar aralığı
• Enerji tasarrufu modu: Bu modda, multisensörlerden birinin
minimum sınırına doğru mevcut ayar noktasını sistem aşağı
yönlü olarak azaltır. Devre dışı bırakılırsa işlev, sensörün
limitlerinin üstünde veya altında olmamasını sağlar.
• Ayar noktası limitleri: İşlev aralığı, Çoklu sensör geri
bildirimine göre ayar noktasının aşağı ve yukarı yönlü
kontrolünü sağlar.
• Multisensör listesi: Her bir multisensörün kurulumu.
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Çoklu sensör ayarları .
1. Seçim yapın: Etkinleştir.
2. Ayarlayın: .
3. İstenirse Enerji tasarrufu modu modunu etkinleştirin.
4. Ayarlayın: Ayar noktası limitleri. (Birini seçin: Minimum limit
veya Maksimum limit).
5. Her çoklu sensör için ayrı ayrı ayarları belirlemek için Çoklu
sensör ayarları seçeneğine basın.
390
8.6.50 Çoklu sensör ayarları (4.3.25.1)
Çoklu sensör ayarları
Açıklama
İşlevin doğru çalışabilmesi için her bir Çoklu sensör
tanımlanmalıdır.
Ayar aralığı
• Ad
• Sensör limitleri
• Sensör önceliği (1-6, Yüksek = 1)
• Filtre katsayısı [saniye] (uzaktan sensör geribildirim sinyalinin
ortalamasının alındığı zaman periyodu.)
• Sensör kaynağı
Lokal = AI
Veri
= Veriyolu iletişimi
yolu
Kontrol paneliyle ayar
• Ayarlar > Ek işlevler > Çoklu sensör ayarları > Çoklu sensör
ayarları.
