Configuración a través del panel de control
• Ajustes > Funciones secundarias > Función de parada > Ir
a ajuste de la entrada analógica.

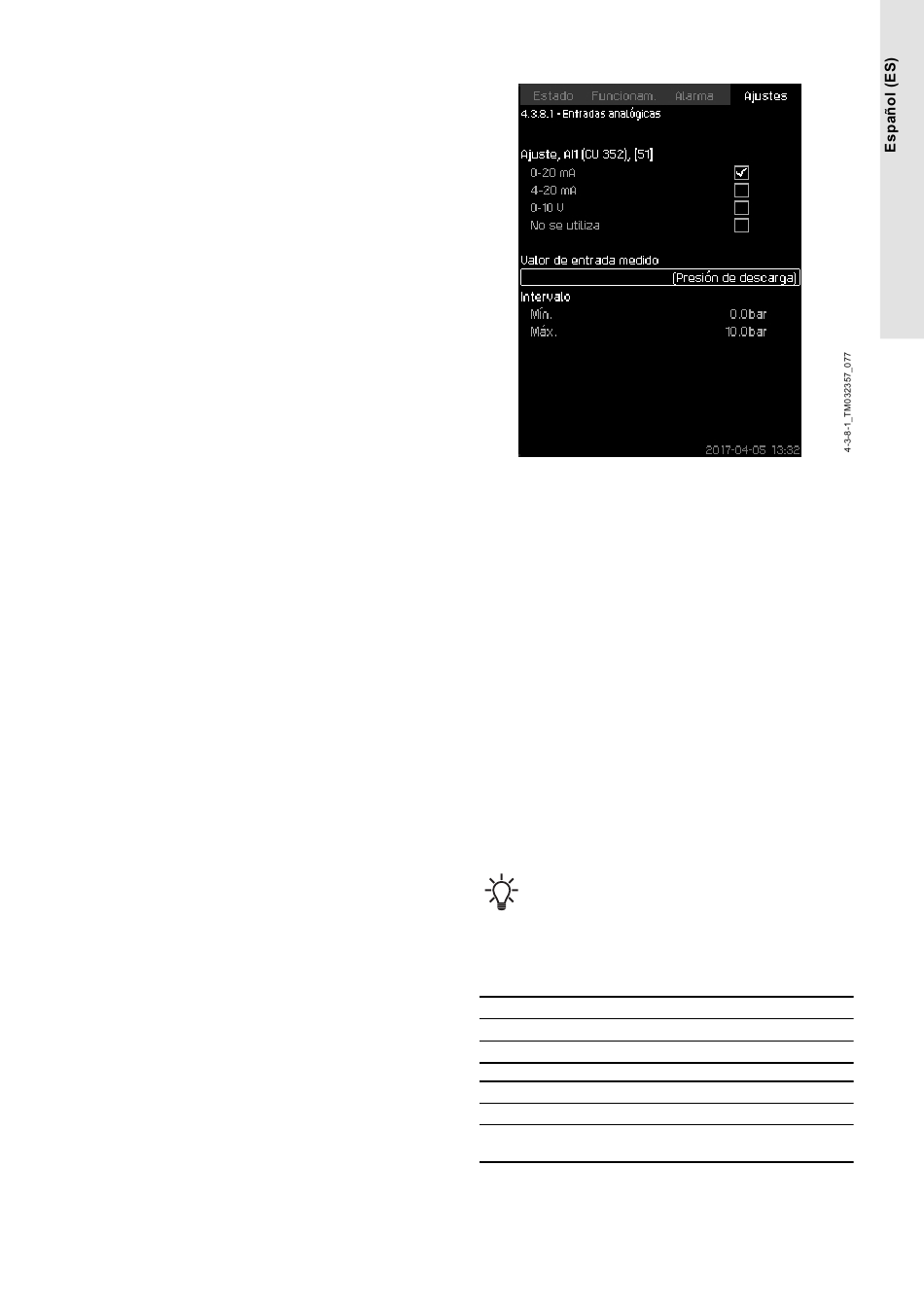

8.6.31 Entradas analógicas (4.3.8.1-4.3.8.7)
Entradas analógicas
Descripción
En el menú, puede configurar Entradas analógicas. Cada pantalla
está dividida en tres partes:
• ajuste de la señal de entrada (por ejemplo, 4-20 mA);
• Valor de entrada medido (por ejemplo, Presión de descarga);
• rango de medida del sensor/transmisor de señales (por
ejemplo, 0-16 bar).
Rango de ajustes
Puede ajustar los siguientes parámetros en cada pantalla:
• No se utiliza
• Rango de la señal de entrada (0-20 mA, 4-20 mA o 0-10 V)
• Valor de entrada medido
• Rango del sensor
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Función de parada > Ir
a ajuste de la entrada analógica.
Si se desactiva una entrada analógica, solo aparecerá la
parte superior de la pantalla; es decir, la parte de ajuste
de la entrada analógica.
Si se activa la entrada, aparecerá la parte central (Valor
de entrada medido ). Esto permite vincular una función
con la entrada analógica en otra pantalla. Tras vincular la
entrada analógica con una función, la unidad de control
CU 352 volverá a la pantalla de ajuste de entradas
analógicas.
Ajustes de fábrica
Aumento de presión
entrada analógica Funcionamiento
AI1 (CU 352) [51] Presión de descarga
Calefacción y refrigeración
entrada analógica Funcionamiento
Se selecciona en el asistente de puesta en
AI1 (CU 352) [51]
marcha.
