1. İşlevi etkinleştirin.
2. On olaydan birini seçin ve etkinleştirin.
3. Seçim yapın: Normal veya Durdur. Durdur seçeneğini
seçerseniz 4. adımı atlayın.
4. Ayarlayın: Ayar noktası, kapalı döngü.
5. Ayarlayın: Saat, Saat, Dakika.
6. Ayarların etkinleştirileceği haftanın gününü seçin.
7. Seçim yapın: Etkinleştirildi.
8. Birden fazla olay etkinleştirilecekse 2 ile 7 arasındaki adımları
tekrar edin. Not: En fazla on olay ayarlanabilir.
9. düğmesine basın.
10. Seçim yapın: Etkinleştirildi.
Fabrika ayarları
Bu işlev devre dışı bırakılmıştır.

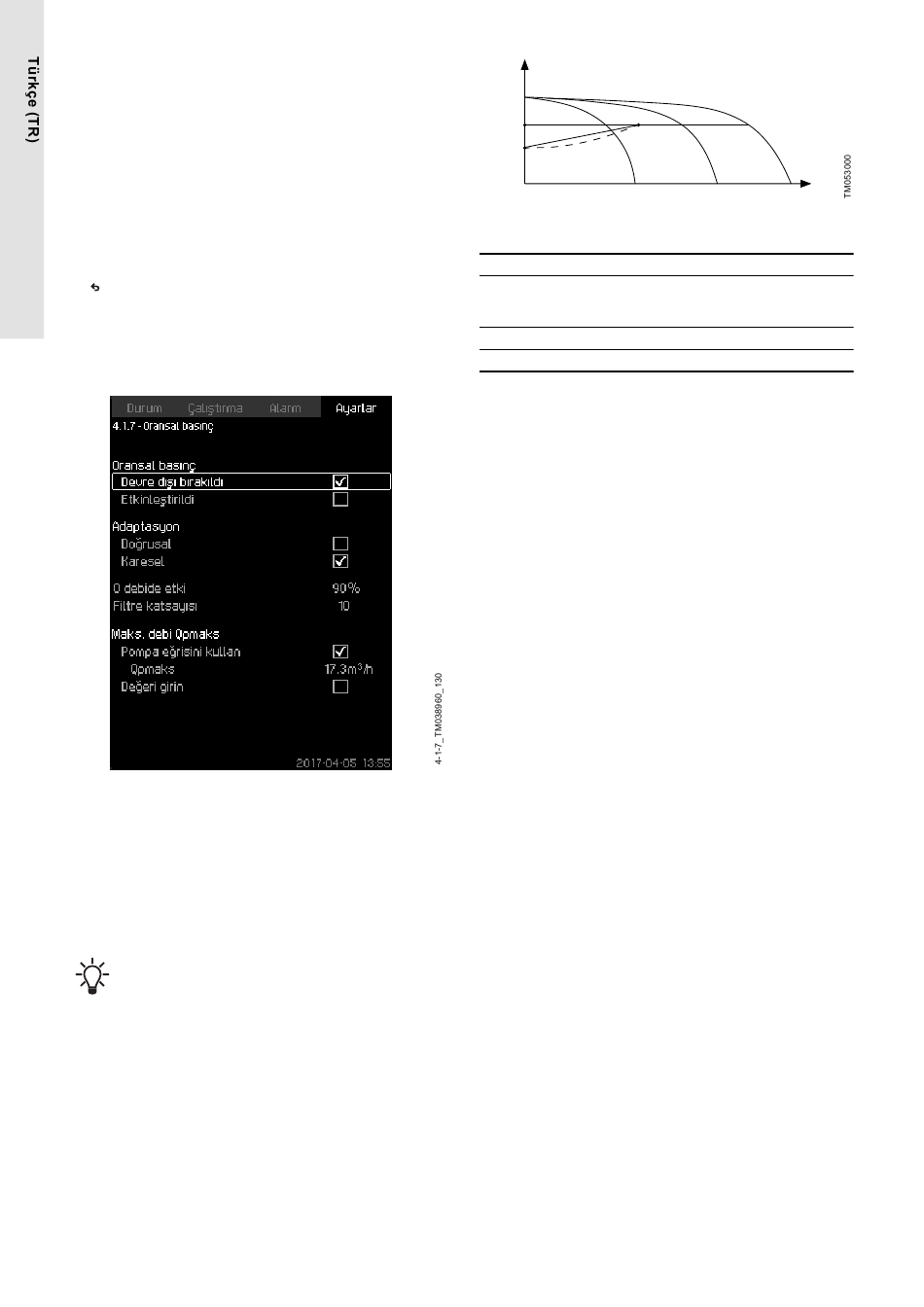

8.6.10 Oransal basınç (4.1.7)
Oransal basınç
Açıklama
Bu işlev, yalnızca basınç kontrollü sistemlerde kullanılabilir ve
debiden kaynaklanan dinamik kayıpları telafi etmek için ayar
noktasını mevcut debiye göre ayarlar. Sistemlerin çoğu ekstra debi
kapasitesiyle tasarlandığından, tahmini maksimum debi (Q
ekrana elle girilebilir. CR pompalı sistemlerde pompa eğrileri, seçili
ayar noktasındaki maksimum debiyi hesaplamak için kullanılabilir.
Dalgalanmaları engellemek için bir filtre katsayısı belirleyin.
Multisensör işlevi etkinleştiğinde, bu işlev oransal basınca
göre daha yüksek önceliğe sahip olur ve oransal basınç
geçersiz hale gelir.
Adaptasyon doğrusal veya karesel olabilir.
366
H
C
A
Oransal basınç
Konum Açıklama
Sıfır debide basınç. Oransal basınç kontrolünün
A başlangıç noktası (sıfır debideki etki = ayar noktasının %
x'i kadar)
B Qpmaks
C Ayar noktası
İşlevin şu amaçları vardır:
• basınç kayıplarını telafi etmek
• enerji tüketimini azaltmak
• kullanıcı konforunu arttırmak.
Ayar aralığı
• Kontrol modunun seçilmesi
• 0 debide etki
• Tahmini debi
• Filtre katsayısı.
Kontrol paneliyle ayar
• Ayarlar > Ana kontrolör > Oransal basınç.
1. Seçim yapın: Etkinleştirildi.
2. Seçim yapın:
• Adaptasyon
• Doğrusal veya Karesel.
3. Ayarlayın: 0 debide etki.
4. Ayarlayın: Filtre katsayısı.
5. Seçim yapın: Pompa eğrisini kullan veya Değeri girin.
6. Qpmaks değerini Değeri girin seçeneğini seçtikten sonra
ayarlayın.
Fabrika ayarları
Bu işlev devre dışı bırakılmıştır.
)
pmaks.
B
Q
