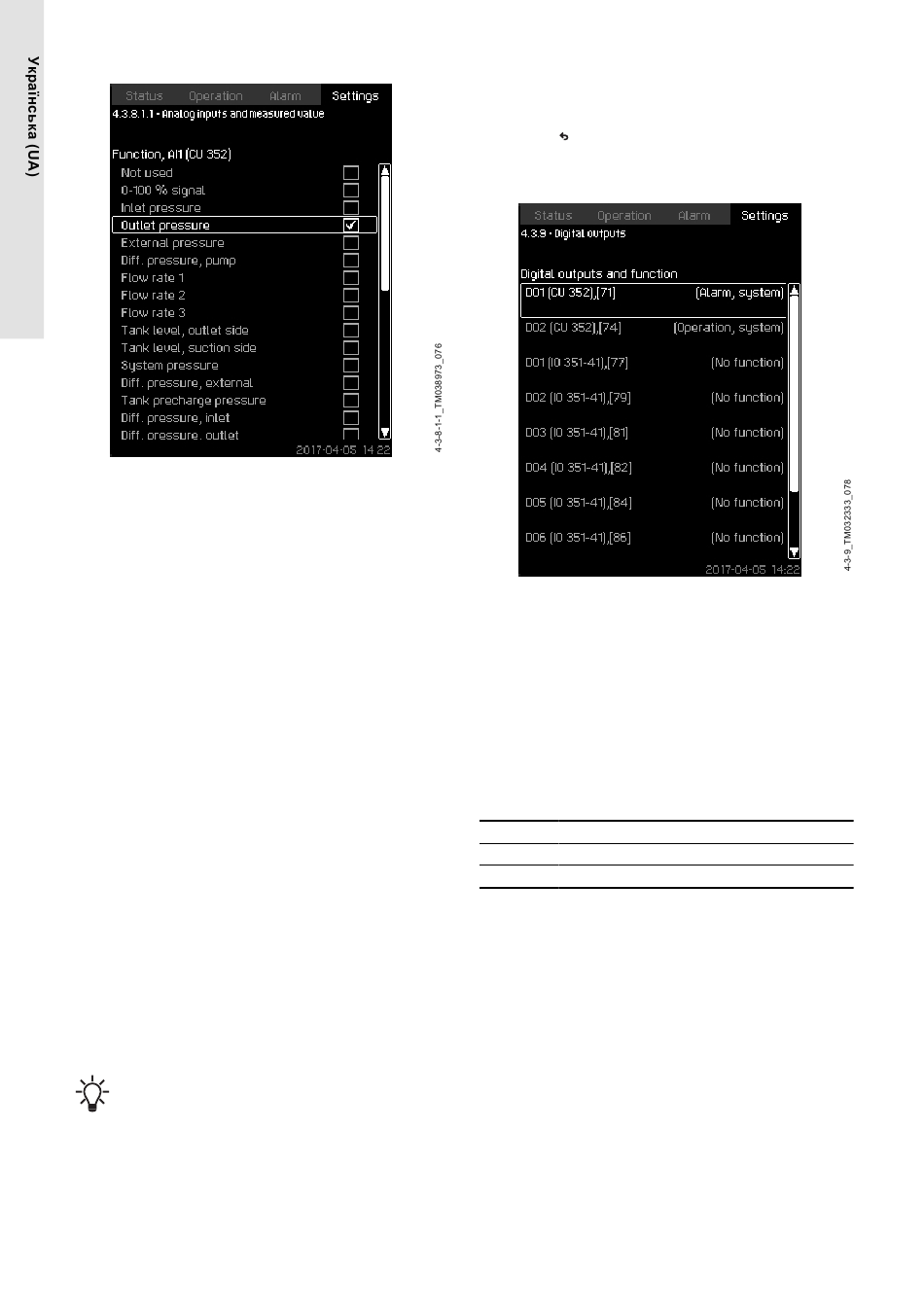

8.6.32 Analog inputs and measured value (4.3.8.1.1 − 4.3.8.7.1)
Analog inputs and measured value
Опис
Функцію можна пов'язати з окремими аналоговими входами.
Діапазон налаштування
Можна вибрати одну функцію для кожного аналогового
входу. Детальнішу інформацію див. в інструкції з монтажу та
експлуатації блоку керування MPC.
• Not used
• 0-100 % signal
• Inlet pressure
• Outlet pressure
• External pressure
• Diff. pressure, pump
• Flow rate1-3
• Tank level, outlet side
• Tank level, suction side
• System pressure
• Diff. pressure, external
• Tank precharge pressure
• Diff. pressure, inlet
• Diff. pressure, outlet
• Return-pipe temp., external
• Flow-pipe temperature
• Return-pipe temperature
• Differential temperature
• Ambient temperature
• Power, pump 1-6
• Power, VFD
• Multisensor1-6.
Налаштування за допомогою панелі керування
Якщо застосовуються більші витрати, то виміряна й
показана витрата є сумою визначених витрат.
• Settings > Secondary functions > Go to setting of analog
input.
462
1. Виберіть: Analog inputs.
2. Виберіть: Measured input value. З'явиться екран 4.3.8.1.1.
3. Виберіть вхід.
4. Натисніть .
5. Установіть мінімальне та максимальне значення датчика.
8.6.33 Digital outputs (4.3.9)
Digital outputs
Опис
Кожен цифровий вихід може бути активований і пов'язаний із
певною функцією.
Як правило, система має два цифрових виходи.
Якщо в системі є модуль IO 351B (додаткове обладнання),
кількість цифрових виходів становить 9.
Усі цифрові виходи показано таким чином, щоб можна було
визначити їх фізичне положення в системі.
Приклад
DO1 (IO 351-41) [71]:
DO1 Цифровий вихід № 1
(IO 351-41) IO 351B, GENIbus номер 41
[71] Клема № 71
Додаткову інформацію про підключення різних цифрових
виходів див. у схемі електричних з'єднань, що постачається з
CU 352.
