1. Sélectionner : Entrées analogiques.
2. Sélectionner : Valeur d'entrée mesurée. L'écran 4.3.8.1.1
apparaït.
3. Sélectionner l'entrée.
4. Appuyer sur .
5. Régler les valeurs minimale et maximale du capteur.

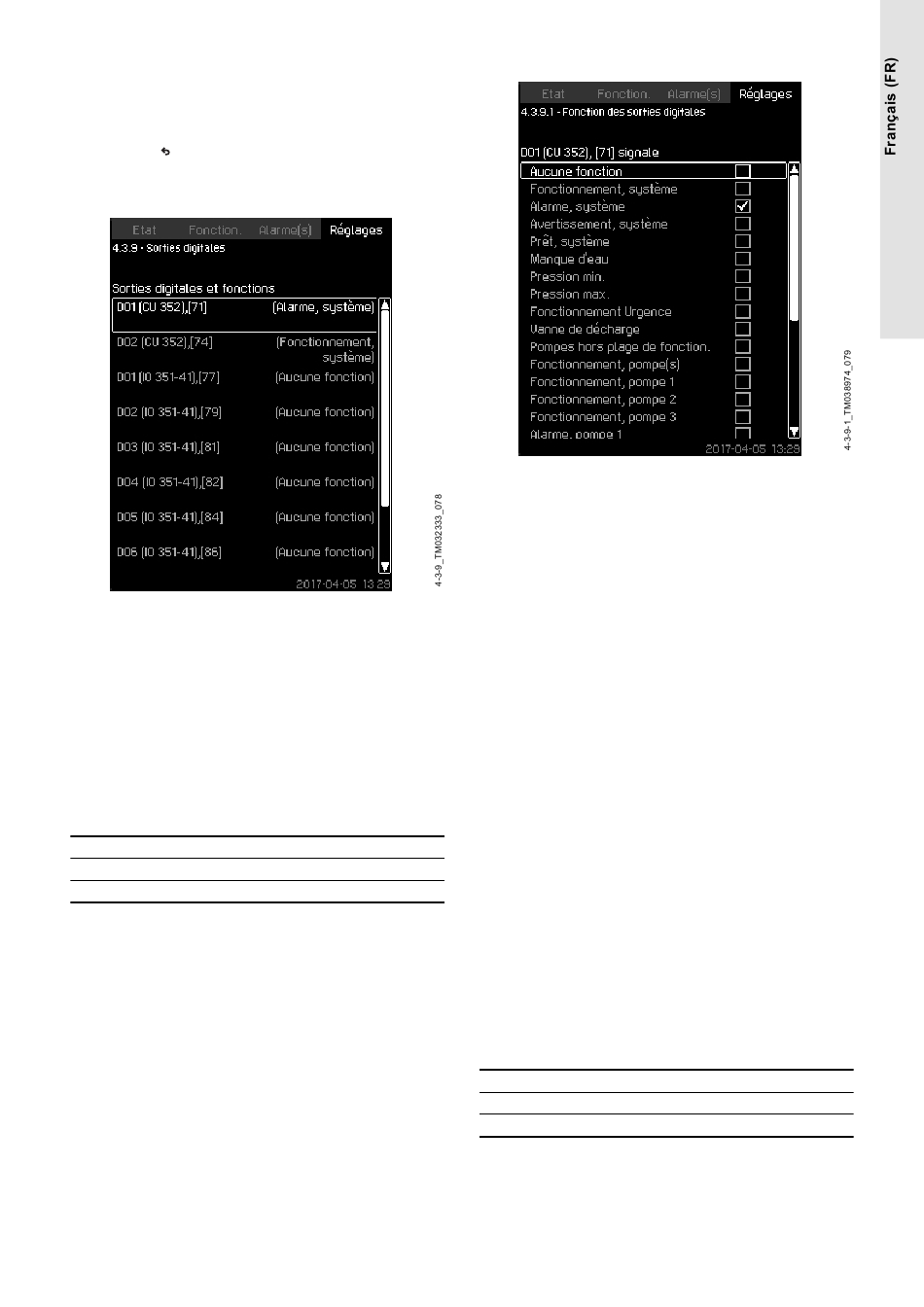

8.6.33 Sorties digitales (4.3.9)
Sorties digitales
Description
Chaque sortie numérique peut être activée et reliée à une certaine
fonction.
En standard, le système a deux sorties numériques.
Si le système est équipé d'un module IO 351B (option), le nombre
de sorties numériques s'élève à 9.
Toutes les sorties numériques sont indiquées de manière à ce que
leur position physique puisse être identifiée.
Exemple
DO1 (IO 351-41) [71] :
DO1 Sortie numérique n°1
(IO 351-41) IO 351B, GENIbus N°41
[71] Borne n°71
Pour plus d'informations sur la connexion des différentes sorties
numériques, voir le schéma de câblage fourni avec le CU 352.
8.6.34 Fonction des sorties digitales (4.3.9.1 - 4.3.9.16)
Fonction des sorties digitales
Description
Une fonction peut être reliée à chaque sortie.
Plage de réglage
Vous pouvez sélectionner une fonction dans chaque écran :
• Aucune fonction
• Fonctionnement, système
• Alarme, système
• Avertissement, système
• Prêt, système
• Manque d'eau
• Pression min.
• Pression max.
• Fonctionnement Urgence
• Régulation pompe jockey
• Vanne de décharge
• Pompes hors plage de fonction.
• Fonctionnement, pompe(s)
• Fonctionnement, pompe 1-6
• Alarme, pompe 1
• Alarme, limite 1
• Avertissement, limite dépass. 1
• Alarme, limite dépassée 2
• Avertissement, limite dépass. 2
• Fonctionnement réduit.
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Fonction Arrêt > Aller
au réglage de l'entrée digitale.
Réglages par défaut
Sortie numérique Fonction
DO1 (CU 352) [71] Alarme, système
DO2 (CU 352) [74] Fonctionnement, système
