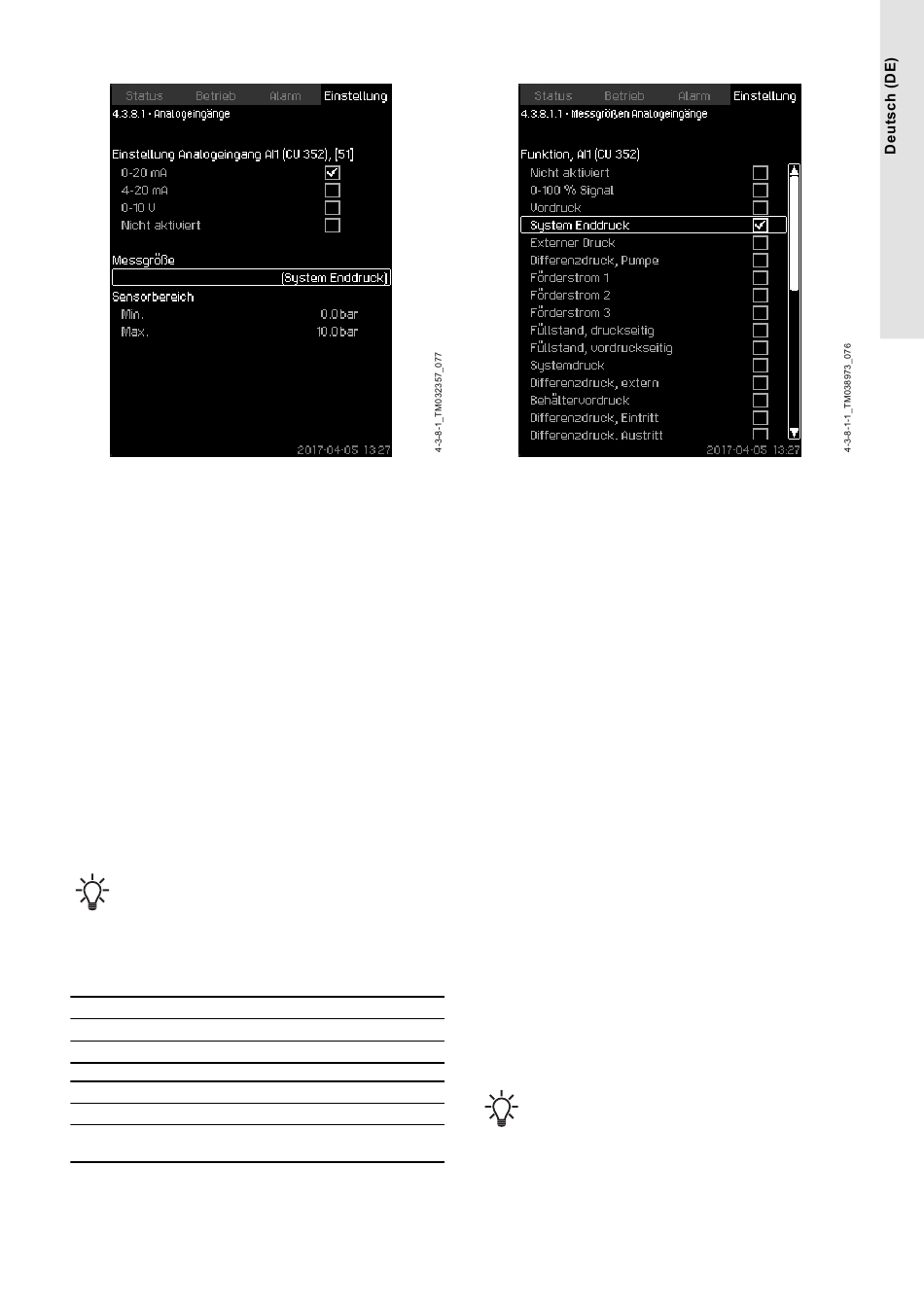

8.6.31 Analogeingänge (4.3.8.1-4.3.8.7)
Analogeingänge
Bedeutung
In diesem Menü können die Analogeingänge eingestellt werden.
Jede Bildschirmseite ist in drei Bereiche unterteilt:
• Einstellung des Eingangssignals, z. B. 4-20 mA
• Messgröße, z. B. System Enddruck
• Messbereich des Sensors/Signalgebers, z. B. 0-16 bar
Einstellmöglichkeiten
Auf jeder Bildschirmseite können folgende Parameter eingestellt
werden:
• Nicht aktiviert
• Bereich des Eingangssignals, 0-20 mA, 4-20 mA, 0-10 V
• Messgröße
• Sensorbereich
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion >
Analogeingang parametrieren.
Ist ein Analogeingang deaktiviert, wird nur der obere
Bereich der Bildschirmseite (Einstellung des
Analogeingangs) angezeigt.
Ist der Eingang aktiviert, wird der mittlere Bereich
Messgröße angezeigt. Dadurch kann auf einer anderen
Bildschirmseite dem Analogeingang eine Funktion
zugewiesen werden. Wurde dem Analogeingang eine
Funktion zugeordnet, kehrt die CU 352 zur Bildschirmseite
für das Einstellen der Analogeingänge zurück.
Werkseinstellung
Druckerhöhung
Analogeingang Funktion
AI1 (CU 352) [51] System Enddruck
Heizung und Kühlung
Analogeingang Funktion
Diese werden mit dem Inbetriebnahmeassis-
AI1 (CU 352) [51]
tenten festgelegt.
8.6.32 Messgrößen Analogeingänge (4.3.8.1.1-4.3.8.7.1)
Messgrößen Analogeingänge
Bedeutung
Auf diesen Bildschirmseiten kann den einzelnen Analogeingängen
eine Funktion zugewiesen werden.
Einstellmöglichkeiten
Sie können je Analogeingang eine Funktion auswählen.
Weitere Informationen hierzu finden Sie in der Montage- und
Betriebsanleitung der Control MPC.
• Nicht aktiviert
• 0-100 % Signal
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, Pumpe
• Volumenstrom1-3
• Füllstand, druckseitig
• Füllstand, vordruckseitig
• Systemdruck
• Differenzdruck, extern
• Behältervordruck
• Differenzdruck, Eintritt
• Differenzdruck, Austritt
• Rücklauftemperatur, extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Leistung, Pumpe 1-6
• Leistung, FU
• Mehrzwecksensor1-6.
Einstellungen über das Bedienfeld
Werden mehrere Förderströme verwendet, entspricht der
gemessene und angezeigte Förderstrom der Summe aus
den definierten Förderströmen.
• Einstellung > Weitere Funktionen > Analogeingang
parametrieren.
