Werkseinstellung
Als Regelparameter für den druckseitigen Sensor ist der
Ausgangsdruck eingestellt. Der Sensor ist an den Analogeingang
AI1 (CU 352) angeschlossen. Weitere Parameter für den primären
Sensor können mithilfe des Inbetriebnahmeassistenten ausgewählt
werden.
Weitere Informationen
8.6.30 Analogeingänge (4.3.8)
8.6.8 Sekundärsensor (4.1.5)
Sekundärsensor
Bedeutung
Diese Funktion dient zur Optimierung der Konstantdruckregelung
bei hochdynamischem Reibungsverlust. Diese Funktion ermöglicht
die Platzierung eines druckseitigen Sensors am kritischen Punkt
der Anlage.
Der Sensor muss mit dem Regler fest verdrahtet sein und
fungiert als druckseitiger Sensor. Daher verwendet er die reguläre
Einstellung Sollwert.
Der Sekundärsensor ist in diesem Fall der „lokale" Sensor
am Sammelrohr der Druckerhöhungsanlage in der Nähe der
Steuerung.
Im Falle einer Störung am Sensor, druckseitig springt automatisch
der Sekundärsensor ein. Dabei gilt der voreingestellte
Sollwert. Die Differenz zwischen den Sollwerten des Sensor,
druckseitig und des Sekundärsensor entspricht dem
Gesamtdruckverlust zwischen den beiden Sensoren bei maximalem
Durchfluss.
Einstellmöglichkeiten
• Funktion Aktiviert oder Deaktiviert function
1. Einstellen des Analogeingangs
2. Einstellen des „Messwert vom Sekundärsensor"
3. Einstellen von Sollwert

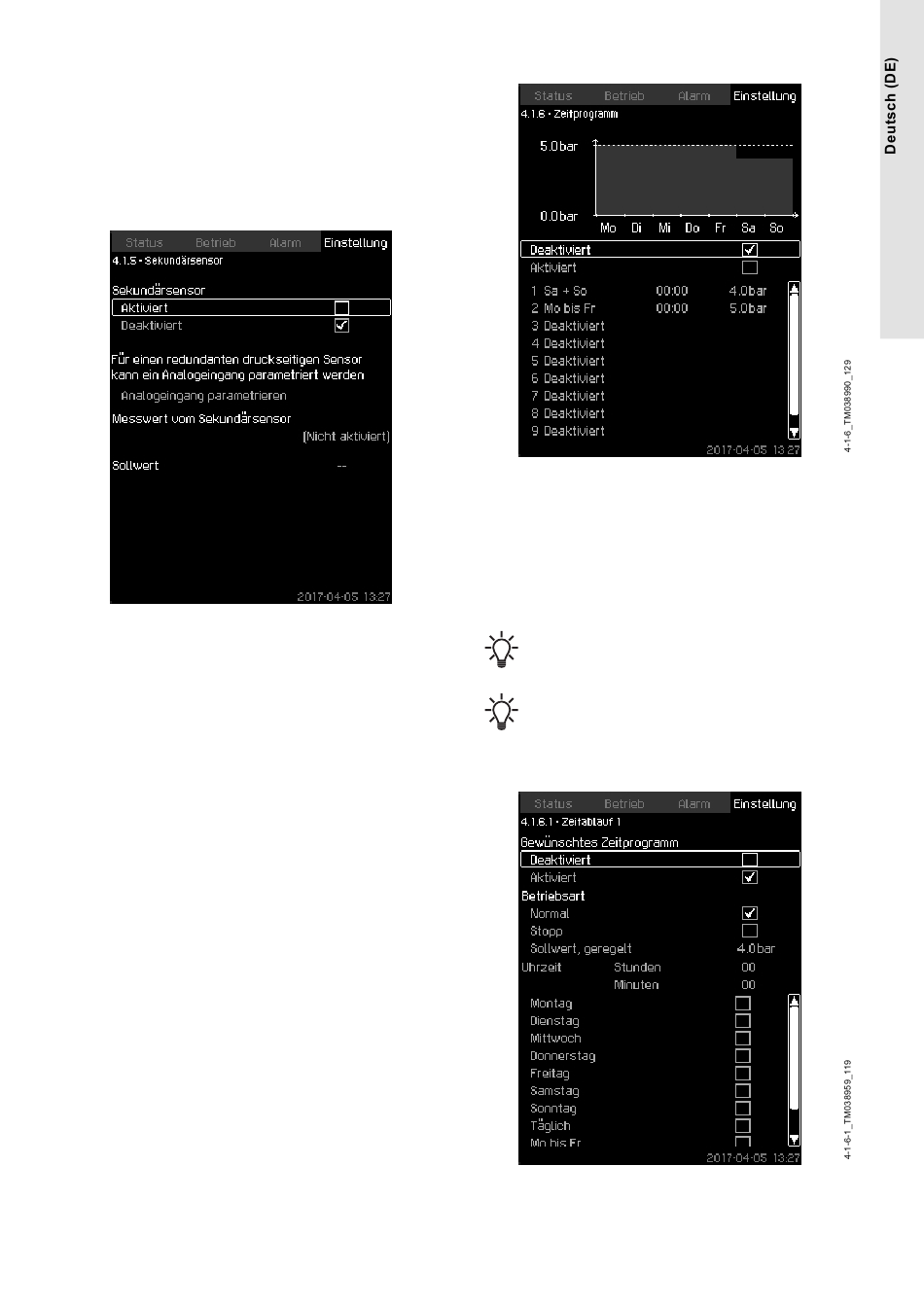

Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Sekundärsensor
1. Aktivieren Sie die Funktion.
2. Definieren Sie den zu verwendenden Analogeingang für
Sekundärsensor.
3. Definieren Sie Messwert vom Sekundärsensor.
4. Definieren Sie den Sollwert für den Betrieb von
Sekundärsensor.
8.6.9 Zeitprogramm (4.1.6)
Zeitprogramm
Bedeutung
Mithilfe dieser Funktion können Sollwerte eingestellt sowie Zeit
und Datum für ihre Aktivierung vorgeben werden. Darüber hinaus
können Sie Zeit und Datum für die Abschaltung der Anlage
eingeben.
Der vom Programm vorgegebene Sollwert bleibt aktiv, wenn das
Zeitprogramm deaktiviert wird.
Zum Aktivieren des Zeitprogramms sind mindestens zwei
Ereignisse erforderlich: eines zum Starten und eines zum
Abschalten der Anlage.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie eine
höhere Priorität als das Zeitprogramm (dies wird
übersteuert).
Einstellmöglichkeiten
• Aktivieren und Einstellen von Ereignissen.
Ereignis 1
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Zeitprogramm.
