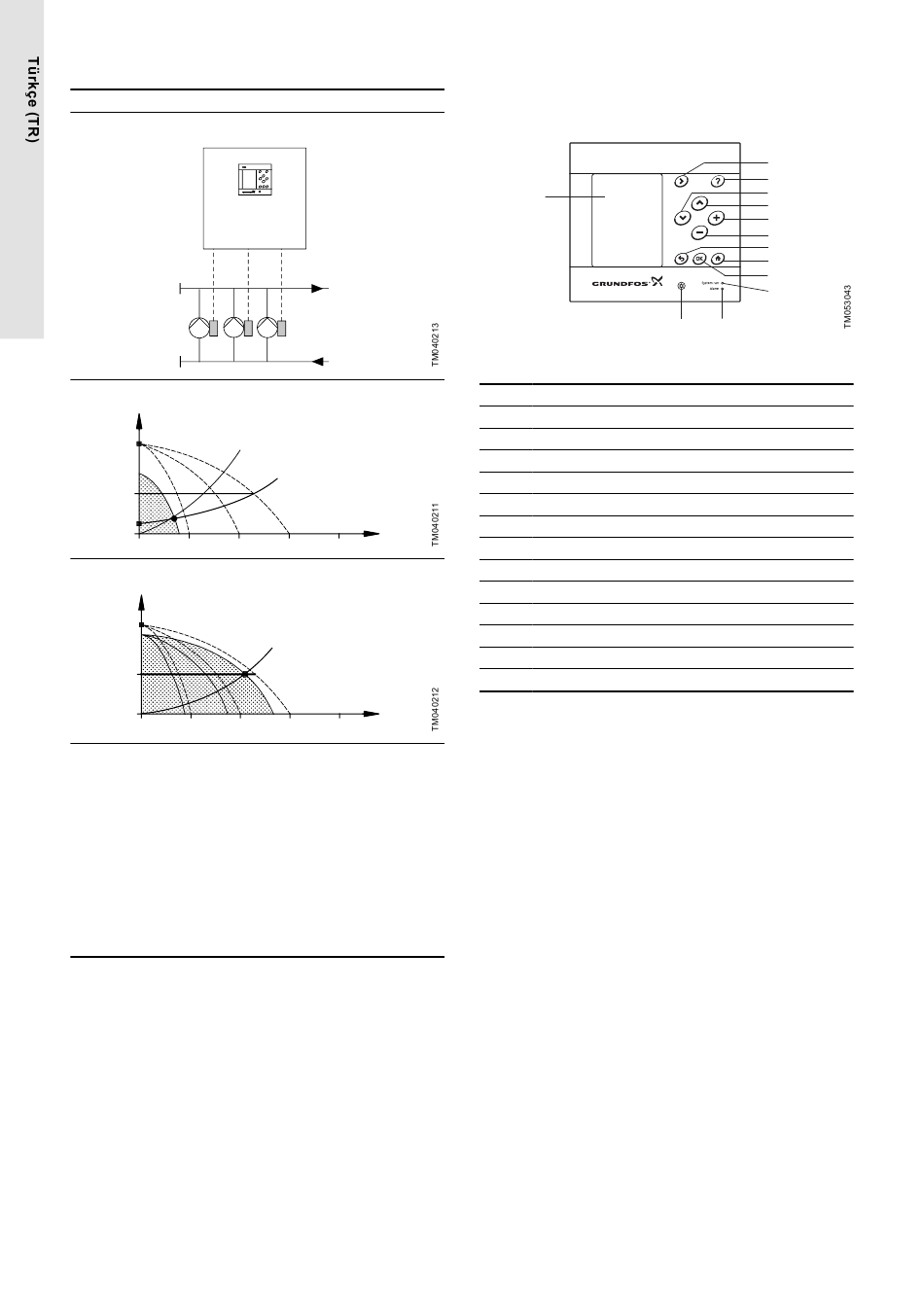

Aşağıdaki örnek bir sirkülasyon sistemine dayanmaktadır.
Control MPC Series 2000
Üç adet E-pompa içeren Control MPC.
Çalışan bir E-pompa.
H
H
set
Çalışan üç E-pompa.
H
H
set
Control MPC 2000 Series, bağlı pompaların hızını ayarlayarak
sabit basınç sağlar.
İhtiyaç duyulan sayıda pompa çalıştırılarak/durdurularak ve
çalışma halindeki pompalar paralel kontrol edilerek performans
mevcut talebe uygun hale getirilir.
Pompa değişimi otomatiktir; yük, çalışma saatleri ve arıza gibi
etmenlere bağlıdır.
Çalışma halindeki tüm pompaların hızı aynıdır.
Çalışan pompaların sayısı, pompaların enerji tüketimine göre de
değişir. Bir pompaya ihtiyaç duyulan durumlarda enerji tüketimi
daha az olacaksa, bir yerine iki pompa düşük hızda çalıştırılır. Bu
durumda pompanın fark basıncı ölçülmeli ve pompa eğrisiyle ilgili
bilgiler kontrolör için hazır edilmelidir.
344
7. İşletim paneli
Kontrol panelinin ön kapağındaki işletim panelinde bir ekran, birkaç
düğme ve iki adet gösterge ışığı bulunur. İşletim paneli, elle
ayarlama yapmayı ve sistem performansını izlemeyi sağlar.
İşletim paneli
Konum Açıklama
1
2
3
4
5
6
Q 7
8
9
10
11
12
13
Q
CU 352
1
13
Ekran
Sağ ok
Yardım
Yukarı
Aşağı
Artı
Eksi
Geri
Ana sayfa
Tamam
Gösterge ışığı, çalışıyor (yeşil)
Gösterge ışığı, arızalı (kırmızı)
Ekran parlaklığı
2
3
5
4
6
7
8
9
10
11
12
