Debe introducir los datos eléctricos (Potencia, Q0, 100%
velocidad y Potencia, Q0, 50% velocidad) de forma
manual para todos los tipos de bombas, incluidas las
bombas CR, CRI, CRE y CRIE.
Para las bombas E de Grundfos, introduzca los datos de
potencia de entrada (P1).
El rango de velocidad del variador de frecuencia es el
rango de funcionamiento de dicho dispositivo; por lo tanto,
si limita las velocidades mínima y máxima del variador de
frecuencia, deberá introducir los valores del rango de
funcionamiento en estos campos.
Esto únicamente es válido para los sistemas EF. No es
válido para los sistemas E y EC.
Los datos se leen a través de las curvas de rendimiento de
las bombas, que puede encontrar en Grundfos Product Center
(www.grundfos.com). Consulte los ejemplos siguientes.
Si no puede acceder a Grundfos Product Center, intente hacer
funcionar la bomba en los tres puntos de trabajo siguientes:
• Potencia, Q0, 100% velocidad
• Potencia, Q0, 50% velocidad
• Potencia nominal Pnom.
Configuración a través del panel de control
• Ajustes > Funciones secundarias > Datos curva bomba.
• Seleccione y ajuste:
- Caudal nominal Qnom
- Altura nominal Hnom
- Altura máx. Hmáx
- Caudal máx. Qmáx
- Potencia, Q0, 100% velocidad
- Potencia, Q0, 50% velocidad
- Velocidad mínima del variador de frecuencia
- Velocidad máxima del variador de frecuencia.
Información relacionada

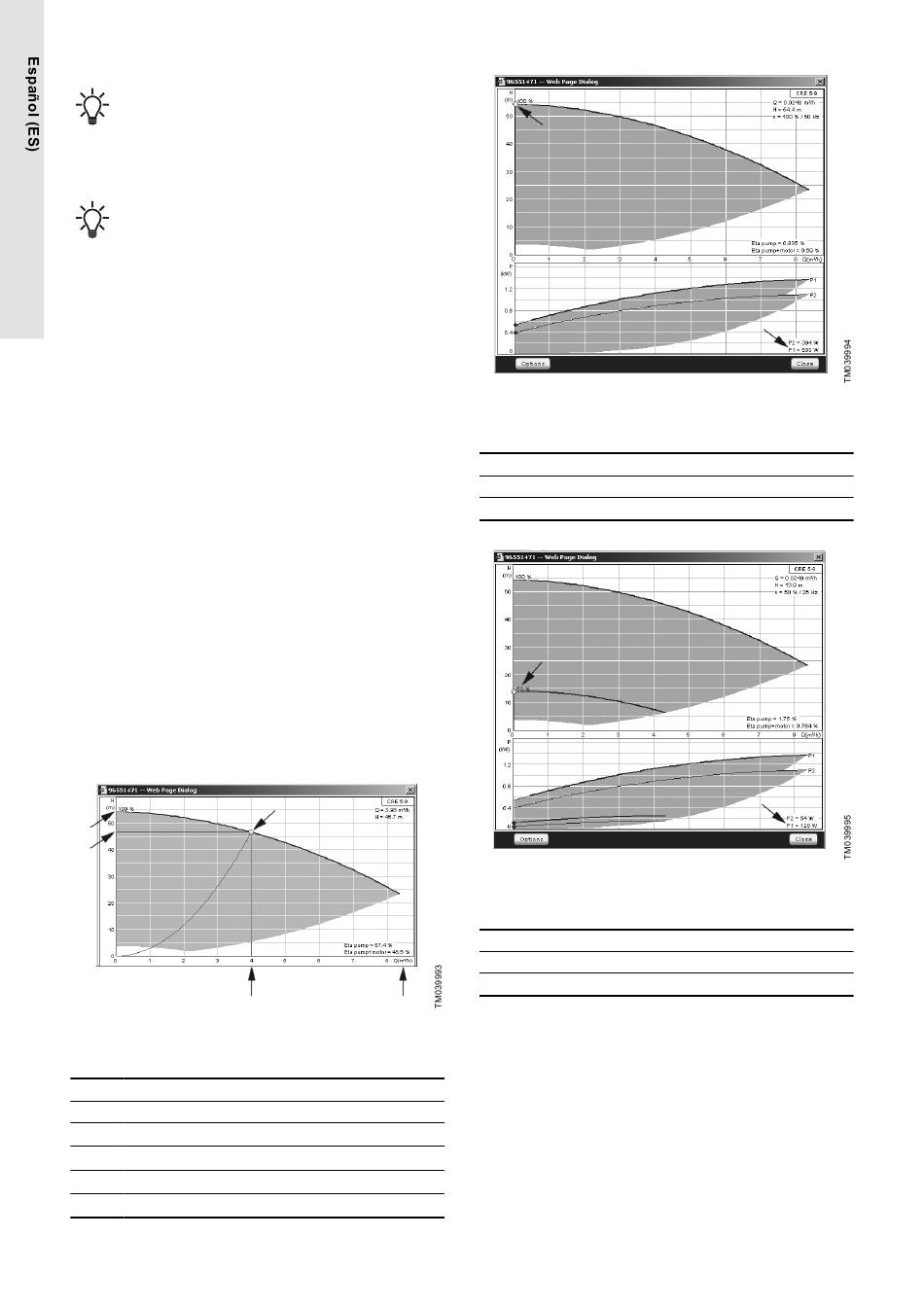

8.6.44 Lectura de los datos de la curva de una bomba
8.6.44 Lectura de los datos de la curva de una bomba
Leer los valores de potencia en las pantallas 1.3 a 1.8 dependiendo
de la bomba. Consulte la sección "Bomba 1-6", "Bomba piloto"
(1.3-1.10).
5
2
Lectura de Qnom, Hnom, Hmáx y Qmáx (Grundfos Product
Center)
Pos. Descripción
1 Punto de trabajo nominal
H
2
nom
Q
3
nom
Q
4
máx
H
5
máx
224
1
3 4
2
Lectura de potencia, Q0, velocidad = 100 % (Grundfos Product
Center)
Pos. Descripción
1 Potencia, Q0, velocidad = 100 %
2 Punto de trabajo, Q0, velocidad = 100 %
2
Lectura de potencia, Q0, velocidad = 50 % (Grundfos Product
Center)
Pos. Descripción
1 Potencia, Q0, velocidad = 50 %
2 Punto de trabajo, Q0, velocidad = 50 %
1
